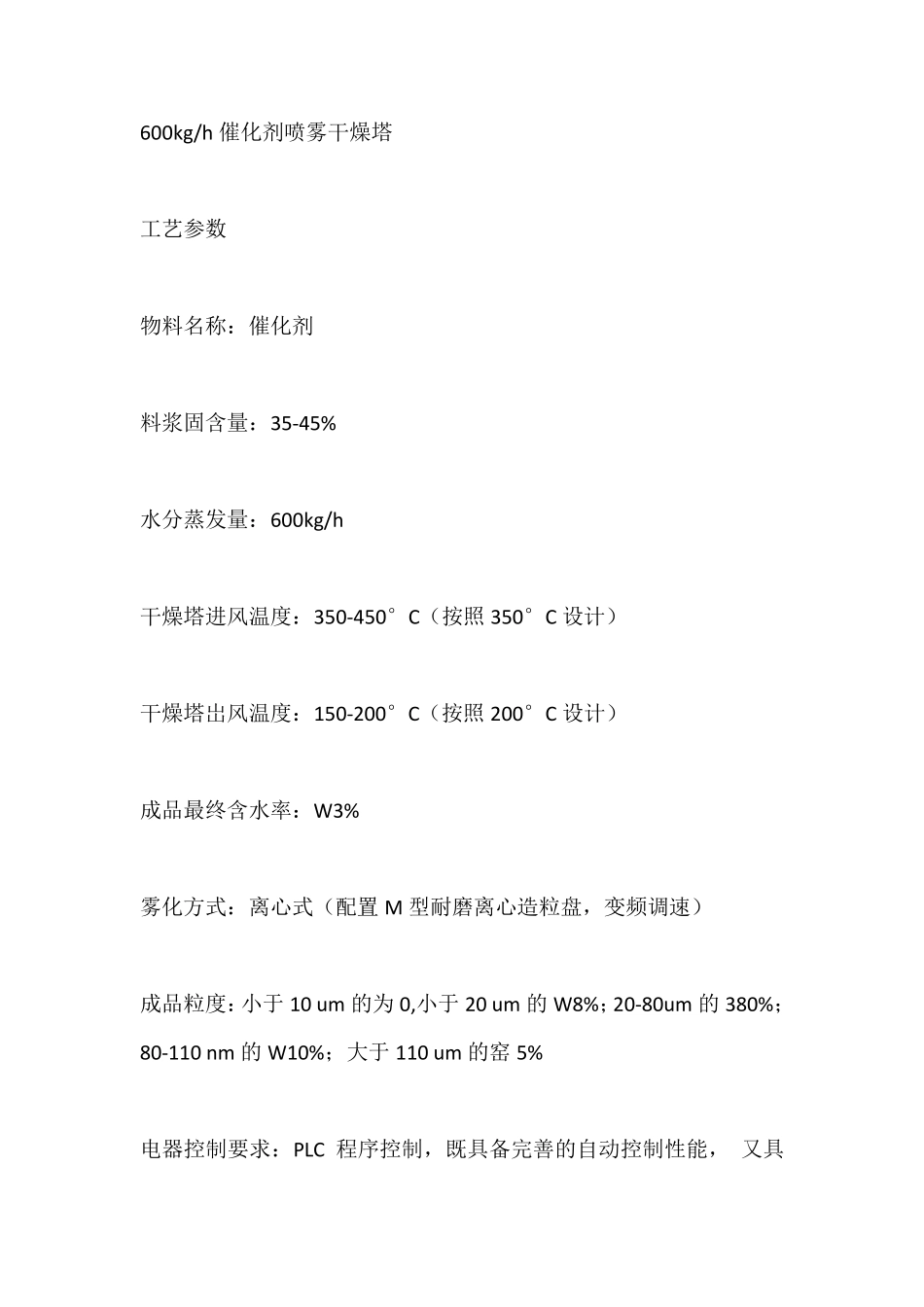

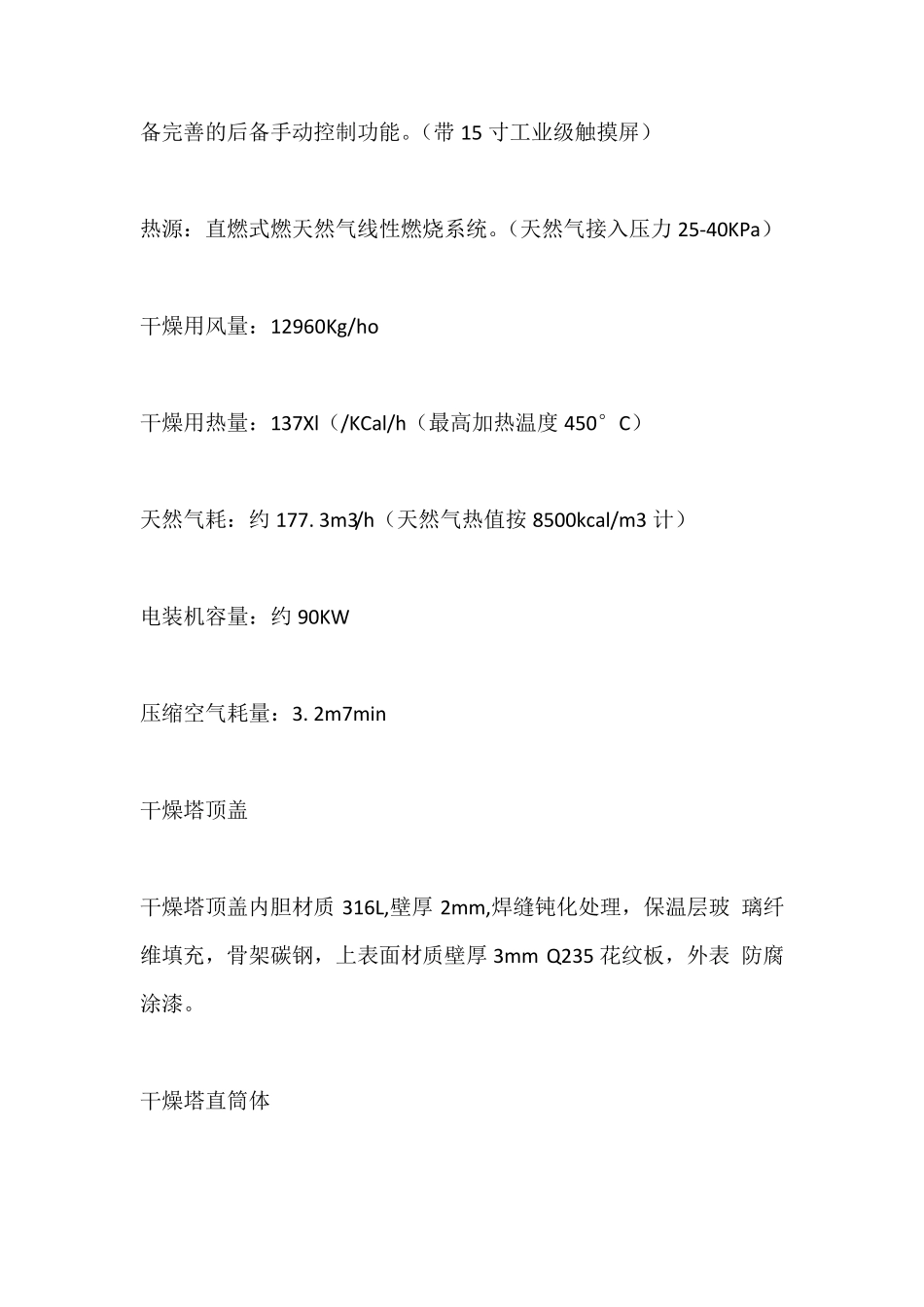

600kg/h 催化剂喷雾干燥塔 工艺参数 物料名称:催化剂 料浆固含量:35-45% 水分蒸发量:600kg/h 干燥塔进风温度:350-450°C(按照350°C 设计) 干燥塔岀风温度:150-200°C(按照200°C 设计) 成品最终含水率:W3% 雾化方式:离心式(配置M 型耐磨离心造粒盘,变频调速) 成品粒度:小于10 um 的为0,小于20 um 的W8%;20-80um 的380%;80-110 nm 的W10%;大于110 um 的窑5% 电器控制要求:PLC 程序控制,既具备完善的自动控制性能, 又具备完善的后备手动控制功能。(带15 寸工业级触摸屏) 热源:直燃式燃天然气线性燃烧系统。(天然气接入压力25-40KPa) 干燥用风量:12960Kg/ho 干燥用热量:137Xl(/KCal/h(最高加热温度450°C) 天然气耗:约177. 3m3/h(天然气热值按8500kcal/m3 计) 电装机容量:约90KW 压缩空气耗量:3. 2m7min 干燥塔顶盖 干燥塔顶盖内胆材质316L,壁厚2mm,焊缝钝化处理,保温层玻 璃纤维填充,骨架碳钢,上表面材质壁厚3mm Q235 花纹板,外表 防腐涂漆。 干燥塔直筒体 内胆07X6. 2m,现场拼装,焊缝钝化处理,内壁光滑无毛刺,内 胆材质316L,壁厚2mm,骨架碳钢,保温层100mm,外包皮彩色涂 层板。 配2 套清洗门、2 套照明、2 套视镜、12 只气锤,分两层。
