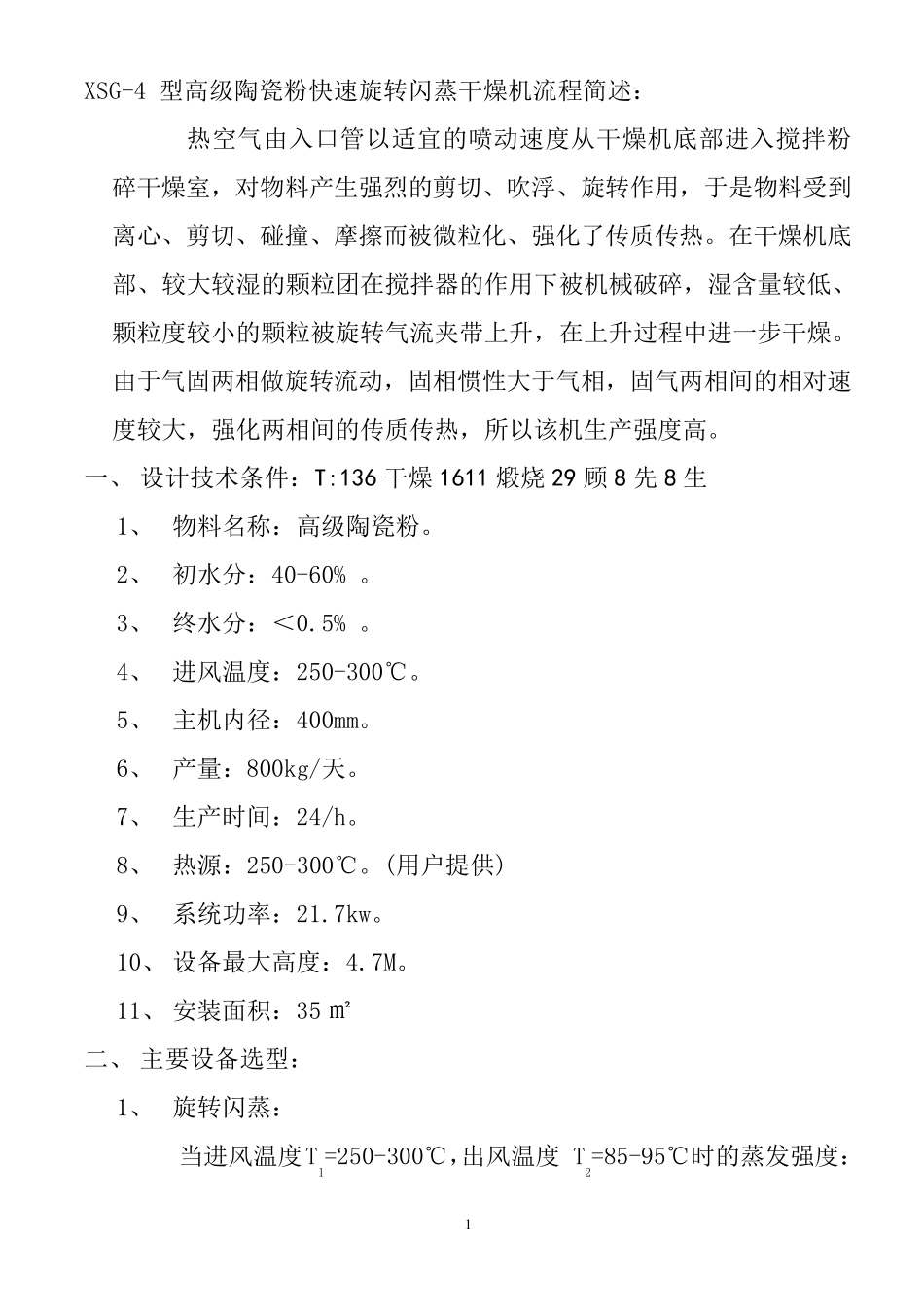

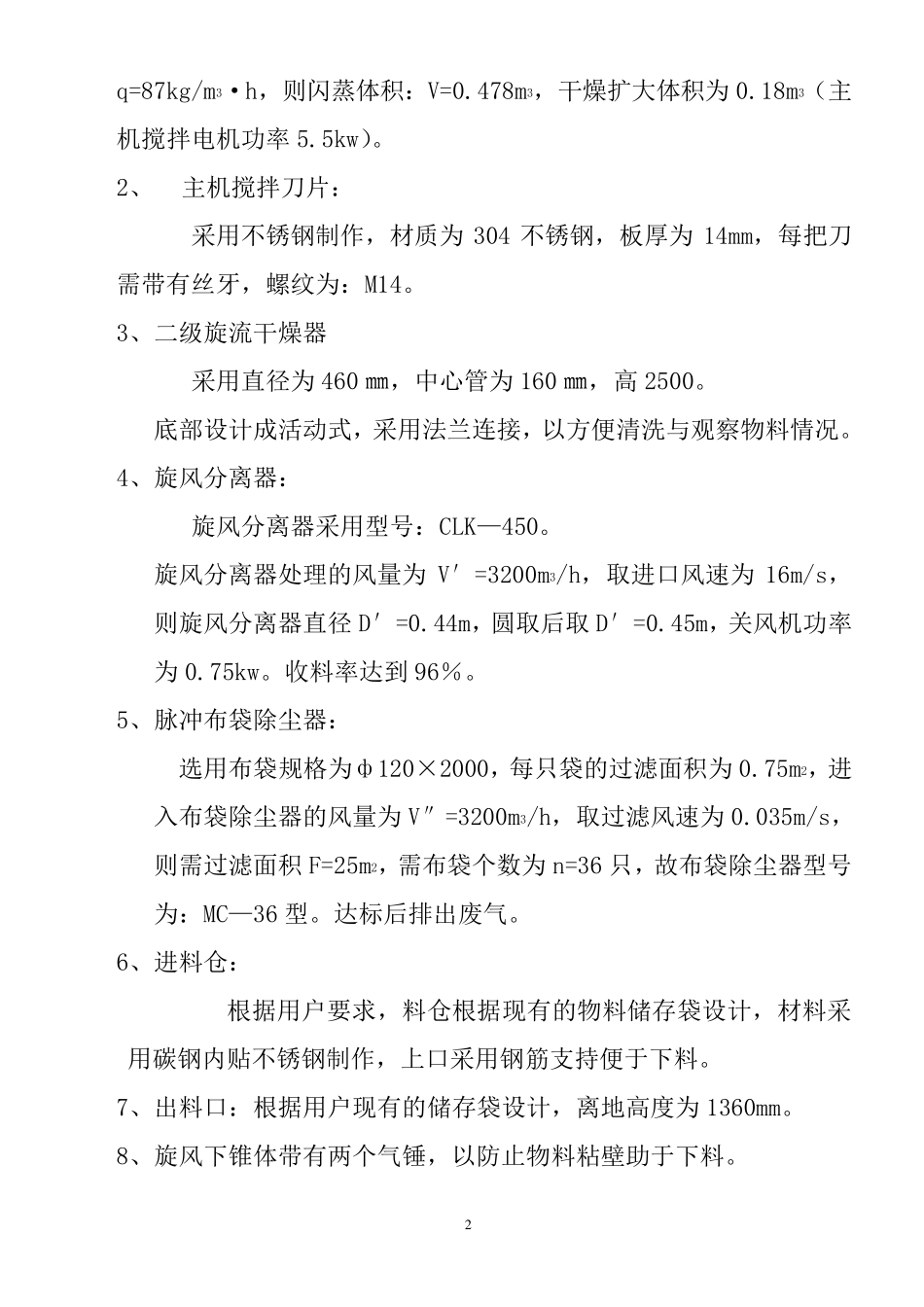

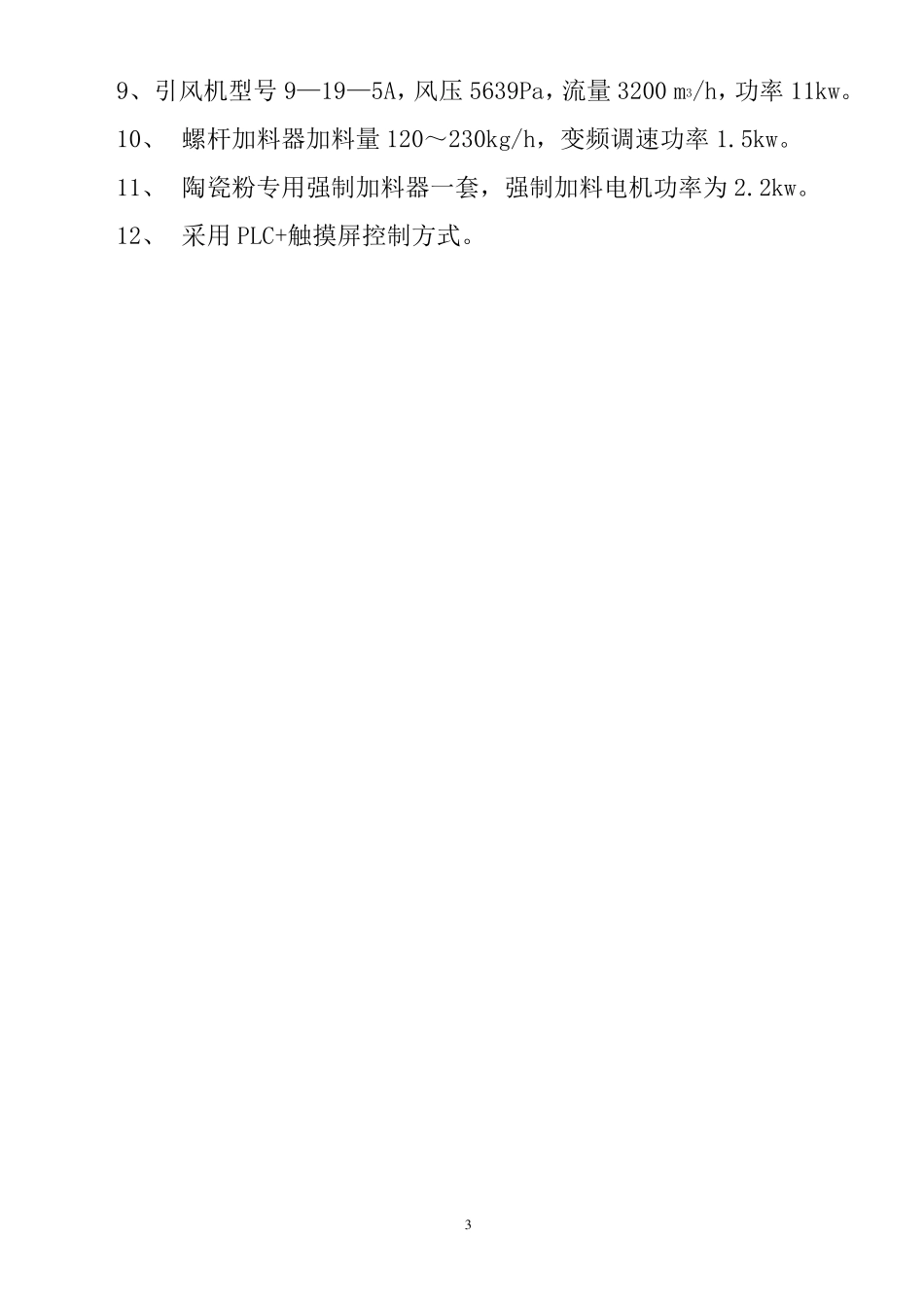

1 XSG-4 型高级陶瓷粉快速旋转闪蒸干燥机流程简述： 热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被微粒化、强化了传质传热。在干燥机底部、较大较湿的颗粒团在搅拌器的作用下被机械破碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相做旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。 一、 设计技术条件：T:136干燥1611 煅烧29顾8先8生 1、 物料名称：高级陶瓷粉。 2、 初水分：40-60% 。 3、 终水分：＜0.5% 。 4、 进风温度：250-300℃。 5、 主机内径：400mm。 6、 产量：800kg/天。 7、 生产时间：24/h。 8、 热源：250-300℃。(用户提供) 9、 系统功率：21.7kw。 10、 设备最大高度：4.7M。 11、 安装面积：35 ㎡ 二、 主要设备选型： 1、 旋转闪蒸： 当进风温度T1=250-300℃，出风温度 T2=85-95℃时的蒸发强度： 2 q=87kg/m3·h，则闪蒸体积：V=0.478m3，干燥扩大体积为0.18m3（主机搅拌电机功率5.5kw）。 2、 主机搅拌刀片： 采用不锈钢制作，材质为304 不锈钢，板厚为14mm，每把刀需带有丝牙，螺纹为：M14。 3、二级旋流干燥器 采用直径为460 ㎜，中心管为160 ㎜，高2500。 底部设计成活动式，采用法兰连接，以方便清洗与观察物料情况。 4、旋风分离器： 旋风分离器采用型号：CLK—450。 旋风分离器处理的风量为V′=3200m3/h，取进口风速为16m/s，则旋风分离器直径D′=0.44m，圆取后取D′=0.45m，关风机功率为0.75kw。收料率达到96％。 5、脉冲布袋除尘器： 选用布袋规格为ф120×2000，每只袋的过滤面积为0.75m2，进入布袋除尘器的风量为V″=3200m3/h，取过滤风速为0.035m/s，则需过滤面积F=25m2，需布袋个数为n=36 只，故布袋除尘器型号为：MC—36 型。达标后排出废气。 6、进料仓： 根据用户要求，料仓根据现有的物料储存袋设计，材料采用碳钢内贴不锈钢制作，上口采用钢筋支持便于下料。 7、出料口：根据用户现有的储存袋设计，离地高度为1360mm。 8、旋风下锥体带有两个气锤，以防止物料粘壁助于下料。 3 9、引风机型号9—19—5A，风压5639Pa，流量3200 m3/h，功率11kw。 10、 螺杆加料器加料量120～230kg/h，变频调速功率1.5kw。 11、 陶瓷粉专用强制加料器一套，强制加料电机功率为2.2kw。 12、 采用PLC+触摸屏控制方式。
