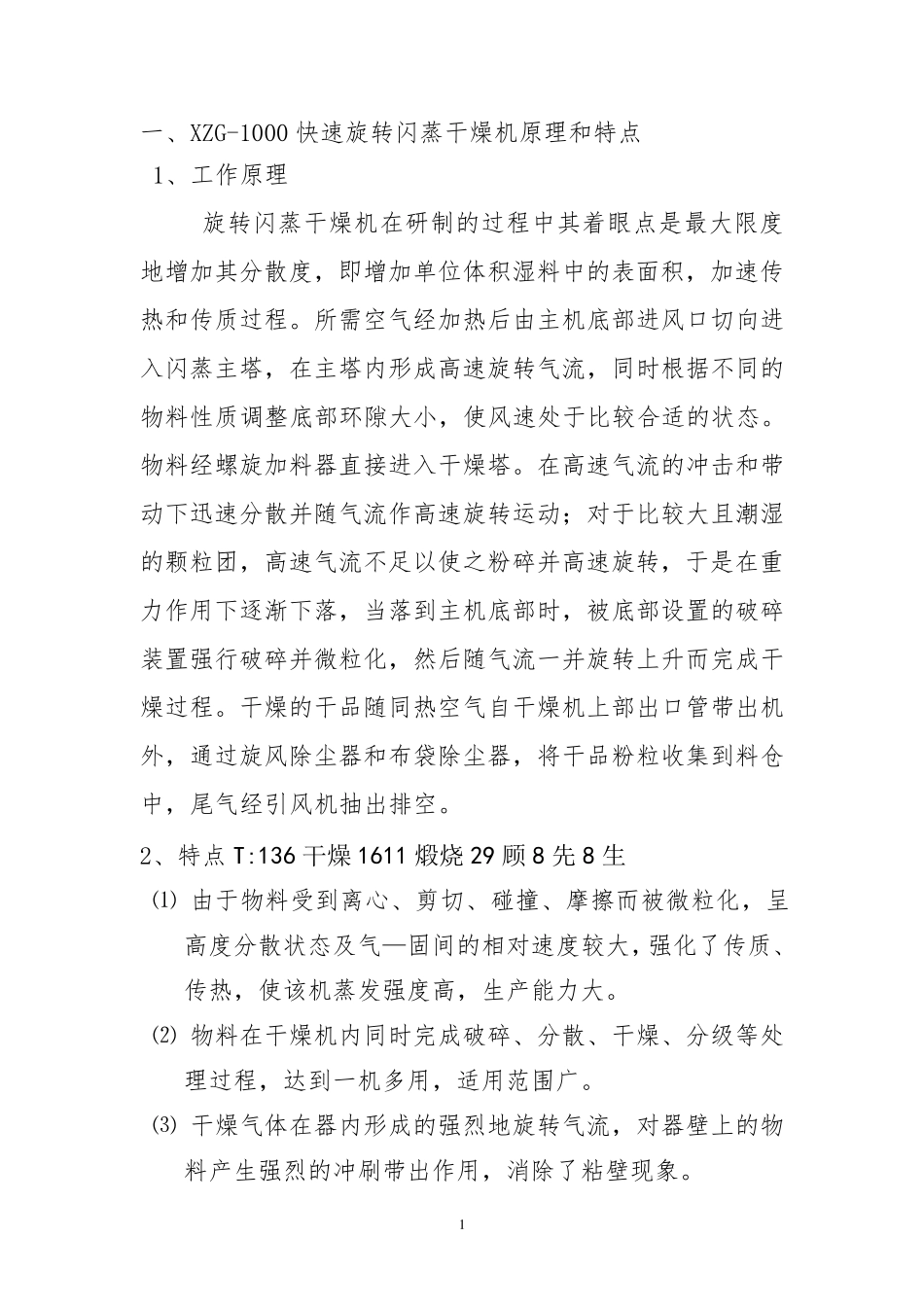

1 一、XZG-1000 快速旋转闪蒸干燥机原理和特点 1、工作原理 旋转闪蒸干燥机在研制的过程中其着眼点是最大限度地增加其分散度，即增加单位体积湿料中的表面积，加速传热和传质过程。所需空气经加热后由主机底部进风口切向进入闪蒸主塔，在主塔内形成高速旋转气流，同时根据不同的物料性质调整底部环隙大小，使风速处于比较合适的状态。物料经螺旋加料器直接进入干燥塔。在高速气流的冲击和带动下迅速分散并随气流作高速旋转运动；对于比较大且潮湿的颗粒团，高速气流不足以使之粉碎并高速旋转，于是在重力作用下逐渐下落，当落到主机底部时，被底部设置的破碎装置强行破碎并微粒化，然后随气流一并旋转上升而完成干燥过程。干燥的干品随同热空气自干燥机上部出口管带出机外，通过旋风除尘器和布袋除尘器，将干品粉粒收集到料仓中，尾气经引风机抽出排空。 2、特点T:136干燥1611 煅烧29顾8先 8生 ⑴ 由于物料受到离心、剪切、碰撞、摩擦而被微粒化，呈高度分散状态及气—固间的相对速度较大，强化了传质、传热，使该机蒸发强度高，生产能力大。 ⑵ 物料在干燥机内同时完成破碎、分散、干燥、分级等处理过程，达到一机多用，适用范围广。 ⑶ 干燥气体在器内形成的强烈地旋转气流，对器壁上的物料产生强烈的冲刷带出作用，消除了粘壁现象。 2 ⑷ 在干燥机底部高温区，热敏性物料不与热表面直接接触，解决了热敏性物料的焦化变色问题。 ⑸ 通过干燥室上部分级器可以控制出口物料的粒度及湿度，保证产品的质量。 ⑹ 干燥机在微负压下操作，产品不需粉碎，消除了环境污染。 ⑺ 该机结构紧凑，占地面积小，操作人员劳动强度低，易操作。 （8）可调整物料停留时间，适应多品种干燥的需要 二、物料参数 1、物料名称:化工原料 2、初含水分: 20% 3、终含水分: 0.1% 4、产 量: 440kg/h 5、热 源: 蒸汽加热 6、收料方式：一级旋风分离器收料+二级布袋除尘器收尘 7、进风温度：～140℃ 8、设备材质：设备中与物料经过处为不锈钢 三、主要设备选型配置： 根据物料特性， 选用XZG-10 型旋转闪蒸干燥机来干燥 ，空塔风速4.5m/s。整套系统配套空气过滤器、送风机、空气加热器、闪蒸干燥主机、加料器、一级旋风分离， 布袋除尘器、引风机、工艺管道、电器及仪表等。各设备型号及特性如下。 3 1.空气过滤器： 为了防止空气中杂质进入干燥系统，要求在送风机前加空气过滤器。 选用KLQ8 型空气过滤器，过滤面积2m2。 框...
