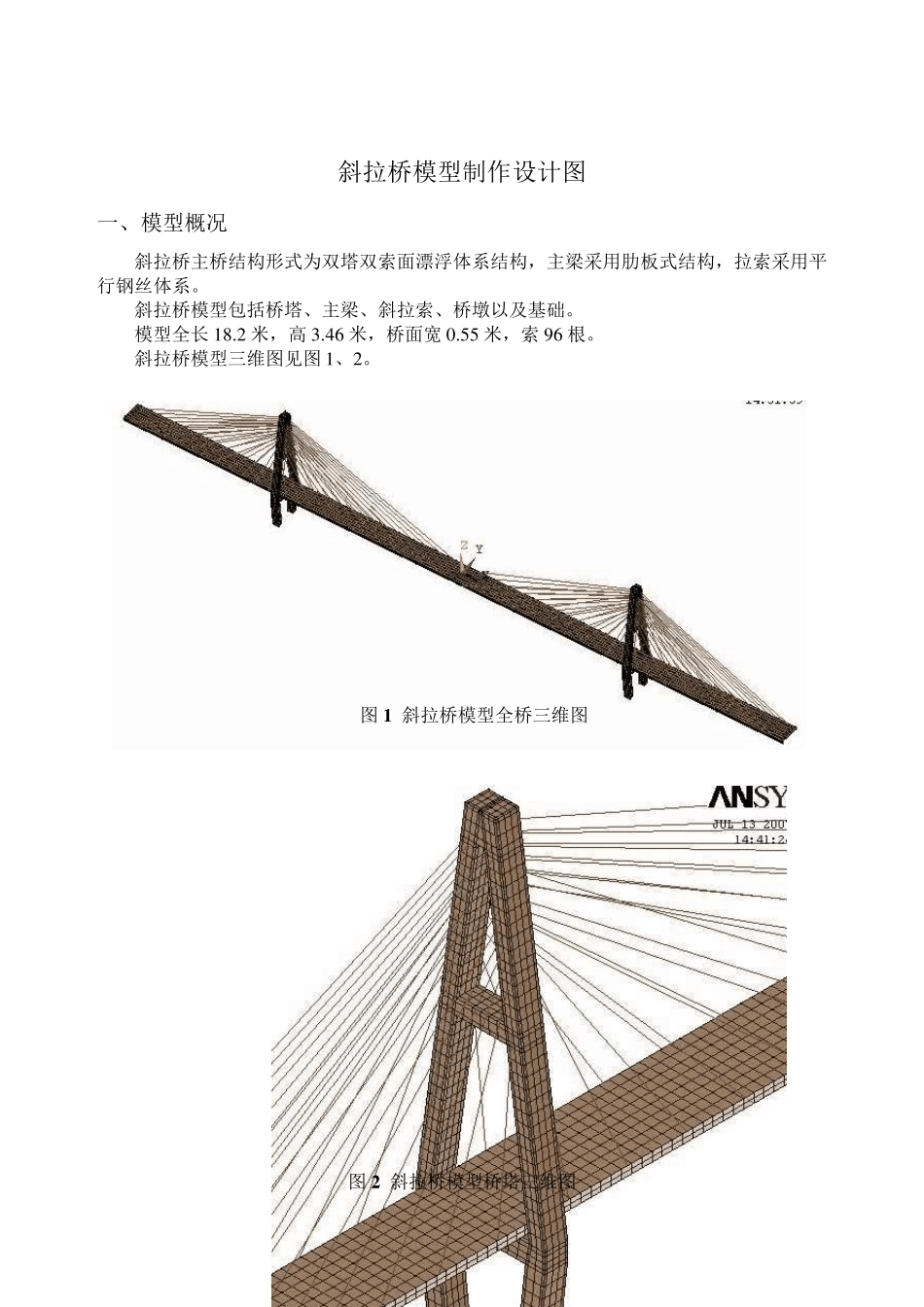

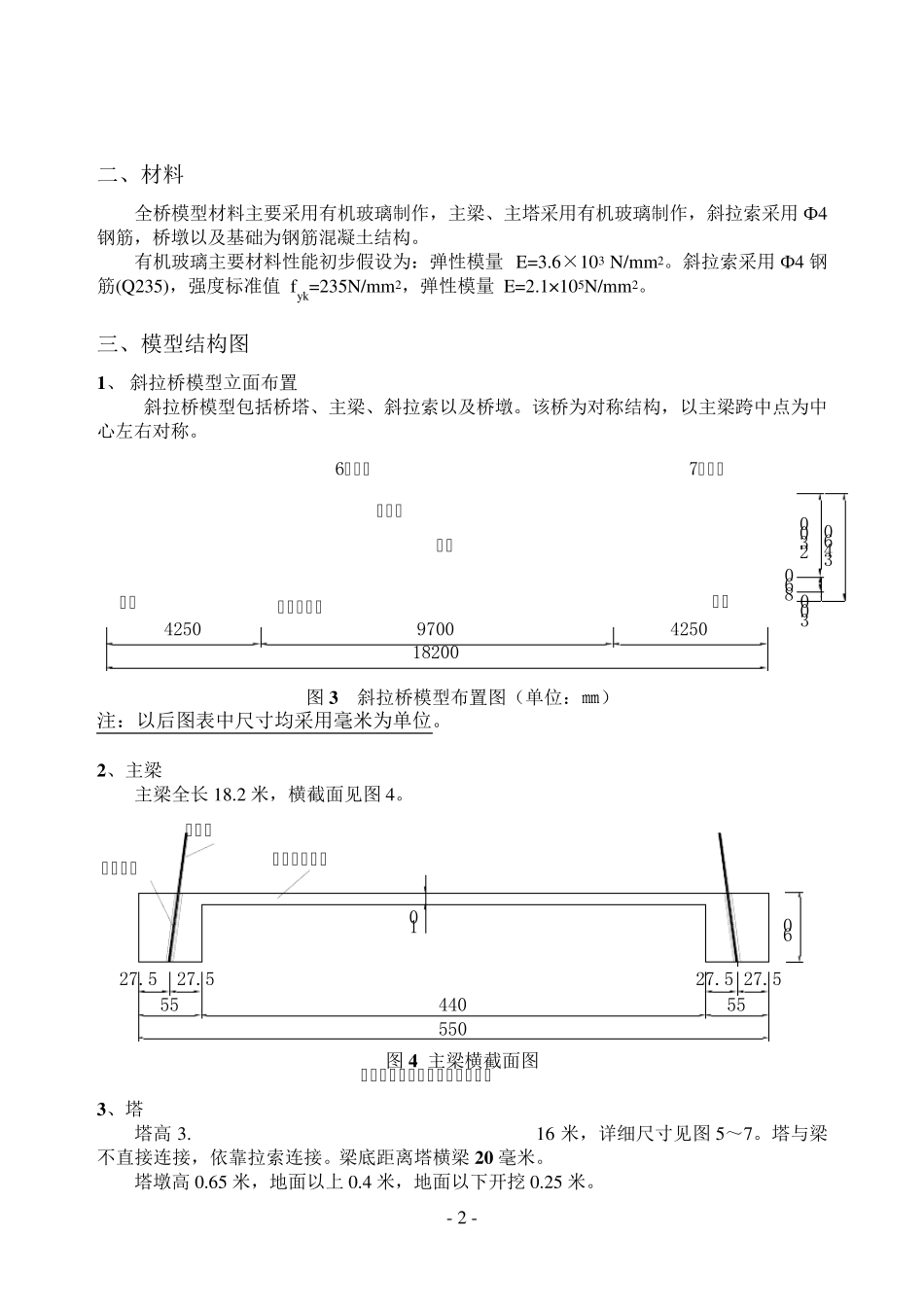

- 1 - 斜拉桥模型制作设计图 一、模型概况 斜拉桥主桥结构形式为双塔双索面漂浮体系结构，主梁采用肋板式结构，拉索采用平行钢丝体系。 斜拉桥模型包括桥塔、主梁、斜拉索、桥墩以及基础。 模型全长 1 8 .2 米，高 3 .4 6 米，桥面宽 0 .5 5 米，索 9 6 根。 斜拉桥模型三维图见图1 、2 。 图2 斜拉桥模型桥塔三维图 图1 斜拉桥模型全桥三维图 - 2 - 二、材料 全桥模型材料主要采用有机玻璃制作，主梁、主塔采用有机玻璃制作，斜拉索采用Ф4钢筋，桥墩以及基础为钢筋混凝土结构。 有机玻璃主要材料性能初步假设为：弹性模量 E=3.6×103 N/mm2。斜拉索采用Ф4 钢筋(Q235)，强度标准值 fyk=235N/mm2，弹性模量 E=2.1×105N/mm2。 三、模型结构图 1 、 斜拉桥模型立面布置 斜拉桥模型包括桥塔、主梁、斜拉索以及桥墩。该桥为对称结构，以主梁跨中点为中心左右对称。 42509700425018200230086034606号桥塔斜拉索混凝土桥墩边墩主梁边墩3007号桥塔图 3 斜拉桥模型布置图（单位：㎜） 注：以后图表中尺寸均采用毫米为单位。 2 、主梁 主梁全长 18.2 米，横截面见图 4。 55055440551060 主梁截面图(单位：mm)27.527.527.527.5 索 主梁截面 索孔 图 4 主梁横截面图 3 、塔 塔高 3. 16 米，详细尺寸见图 5～7。塔与梁不直接连接，依靠拉索连接。梁底距离塔横梁2 0 毫米。 塔墩高 0.65 米，地面以上 0.4 米，地面以下开挖 0.25 米。 - 3 - 为了塔与墩连接牢固，墩上预留洞口，塔柱延伸至墩底部，然后浇注环氧砂浆填补洞口。塔与墩连接处还要加钢板锚固。塔与墩连接的详细构造见图1 5 ～1 7 。 索塔立面图1001140116012586015021012520011070203003760295125100320172.5158.6混凝土墩地坪梁150190+110+76.25+8×67.5+158.7520653760150索塔侧面剖面图300混凝土墩20201252020100立面图剖面图1003003160600151520010001500图5 塔立面、剖面图 图6 塔侧面剖面图 - 4 - 125151201515015951525502515020110201001001560151570151506015025752512520110202010010010070110200200252550158.6172.51258601502101254002951253204202525201260200 200164125图7 塔结构详图 4 、拉索 斜拉索为双索面，共96 根，采用Ф4 钢筋。 根据位置不同，斜拉索采用不同的标号。比如，“S1”表示边跨的拉索，“M1”表示中跨的拉索，具体标号见图8。 - 5 - S1S3S5S7S9S11...
