消弧消谐的原理及作用VIP免费

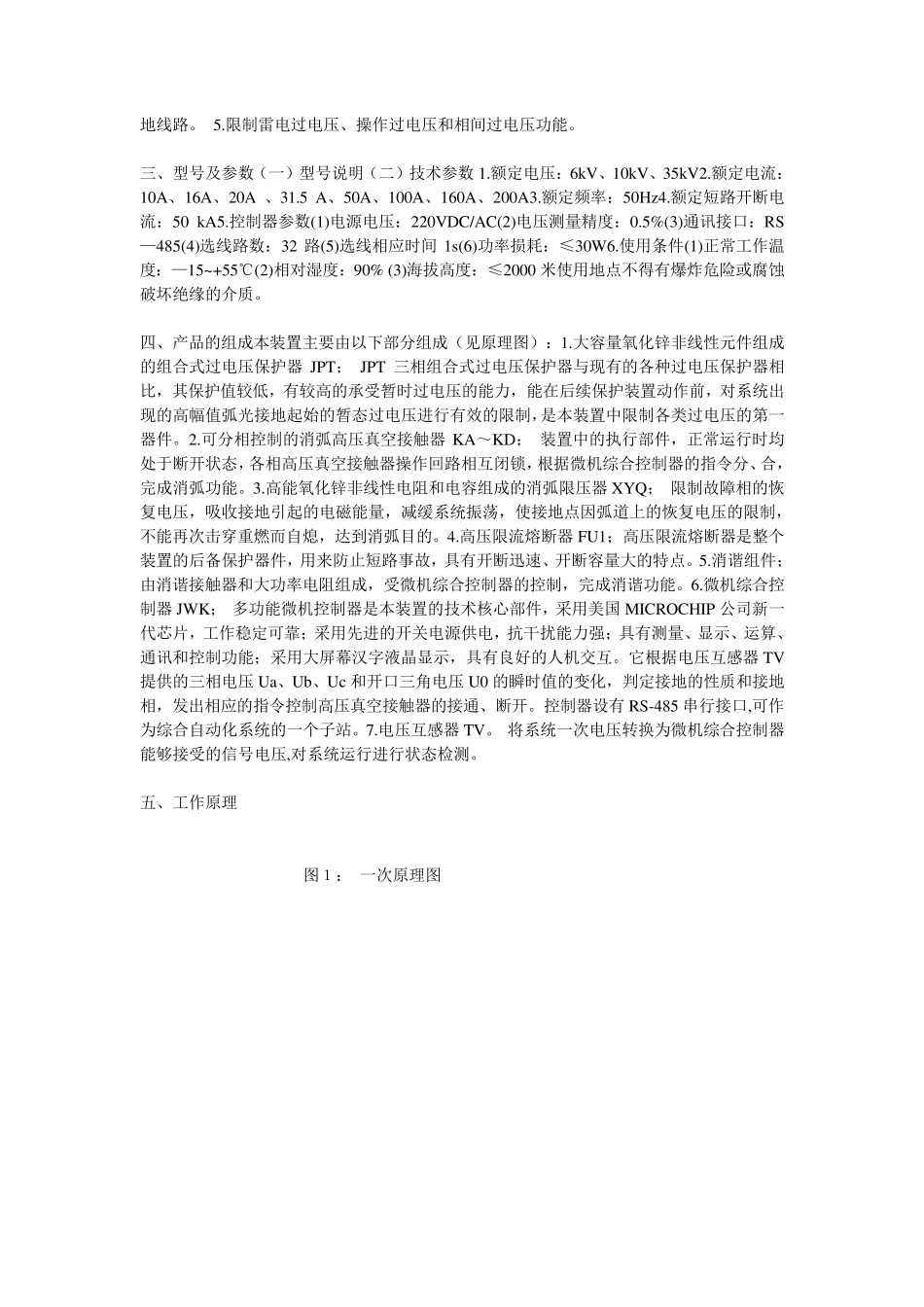

消弧消谐柜的原理作用 说的直白一点就是：当电路出现短路发生电弧接地时，迅速转化为金属接地。金属性接地后，非故障相上的过电压立即稳定，系统中的设备可以在这个电压下安全运行； 由于电弧被熄灭，过电压被限制在安全水平，故障不会再继续发展。过电压的能量降低到过电压保护器允许的能量指标以内，避免了过电压保护器爆炸事故；母线过电压被限制在较低的水平，可避免激发铁磁谐振过电压。消弧和消谐的工作原理是不一样的。消弧是指当母线发生单相金属接地时消弧装置动作使金属接地通过消弧装置动作的真空接触器直接接地，有利于母线保护动作、这样可以避免谐波的产生。消谐主要是消除二次谐波以及高次谐波，有利于电网的安全运行。正常运行时，消弧线圈中无电流通过。而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压，这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭。这样，就可使接地迅速消除而不致引起过电压。JZXH 消弧消谐选线及过电压保护装置使用说明书 一、概述 我国3～35KV(含66KV)的电网大多采用中性点不接地的运行方式。此类电网在发生单相金属性直接接地时，非故障相的对地电压将升高到线电压，三相线电压量值不变，且仍具有 120。的相位差，三相用电设备的工作并未受到影响，因而不影响电能的正常传输。所以国家标准规定这类电网在发生单相接地故障后允许短时间带故障运行，提高了该类电网的供电的可靠性。 现有的运行规程规定，中性点非有效接地系统发生单相接地故障时，允许运行两小时，但规程未对“单相接地故障”的概念加以明确界定。如果单相接地故障为金属性接地，则故障相的电压降为零，其余两健全相对地电压升高至线电压，这类电网的电气设备在正常情况下都应能承受这种过电压而不损坏。但是，如果单相接地故障为间歇性弧光接地，则会在系统中产生达 3.5 倍相电压峰值的过电压，这样高的过电压如果数小时作用于电网，势必会造成电气设备内绝缘的积累性损伤，在健全相的绝缘薄弱环节造成绝缘对地击穿，进而发展成为相间短路事故。在间歇性电弧接地暂态过程中，实际系统会形成多频振荡回路，不仅会产生高幅值的相对地过电压，而且还可能出现高幅值的相间过电压，使相间绝缘弱点闪络，发展成为相间短路事故。 目前，限制弧光接地过电压的主要措施仍是电网中性点经消弧线圈接地。但消弧线圈并不...
