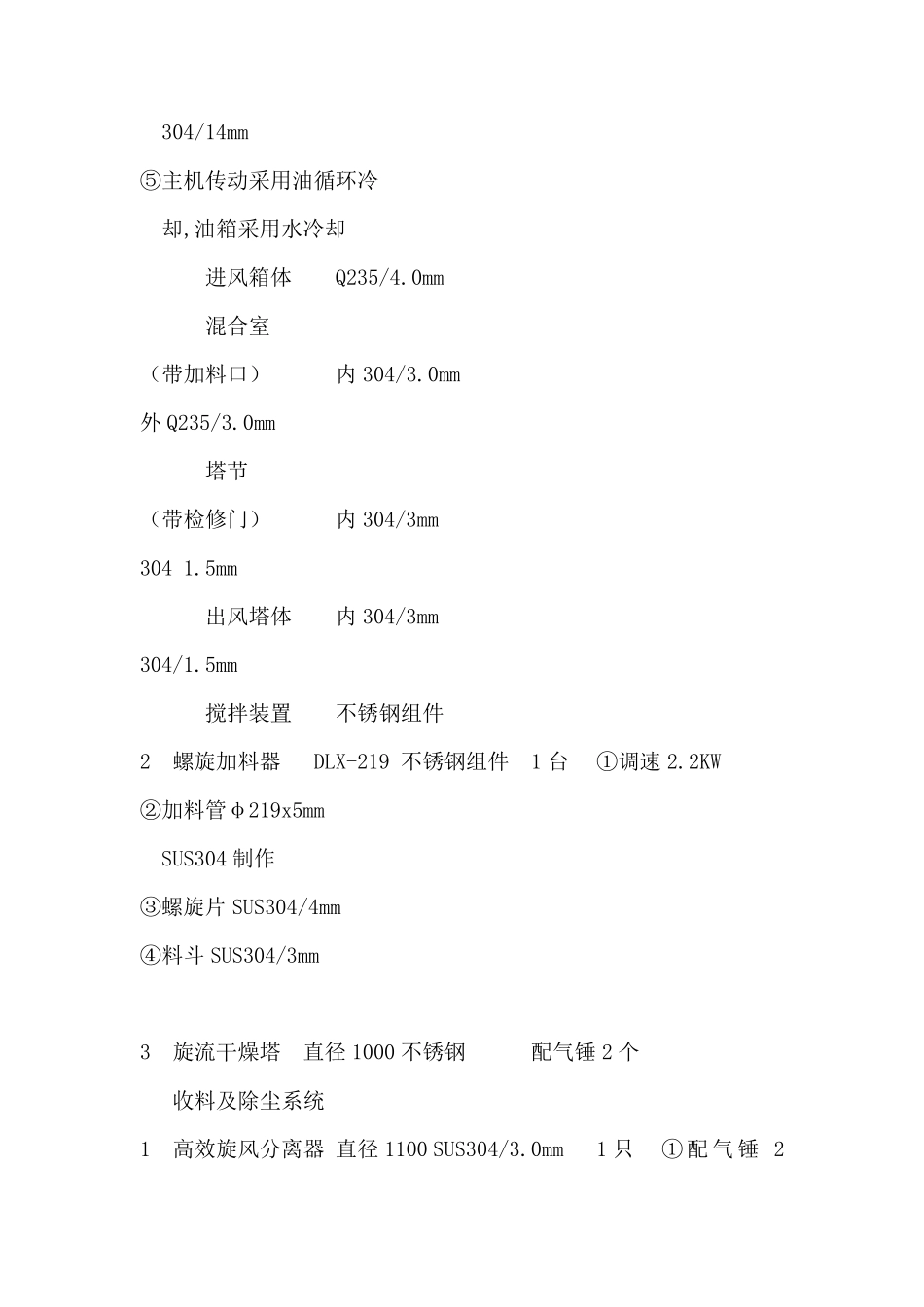

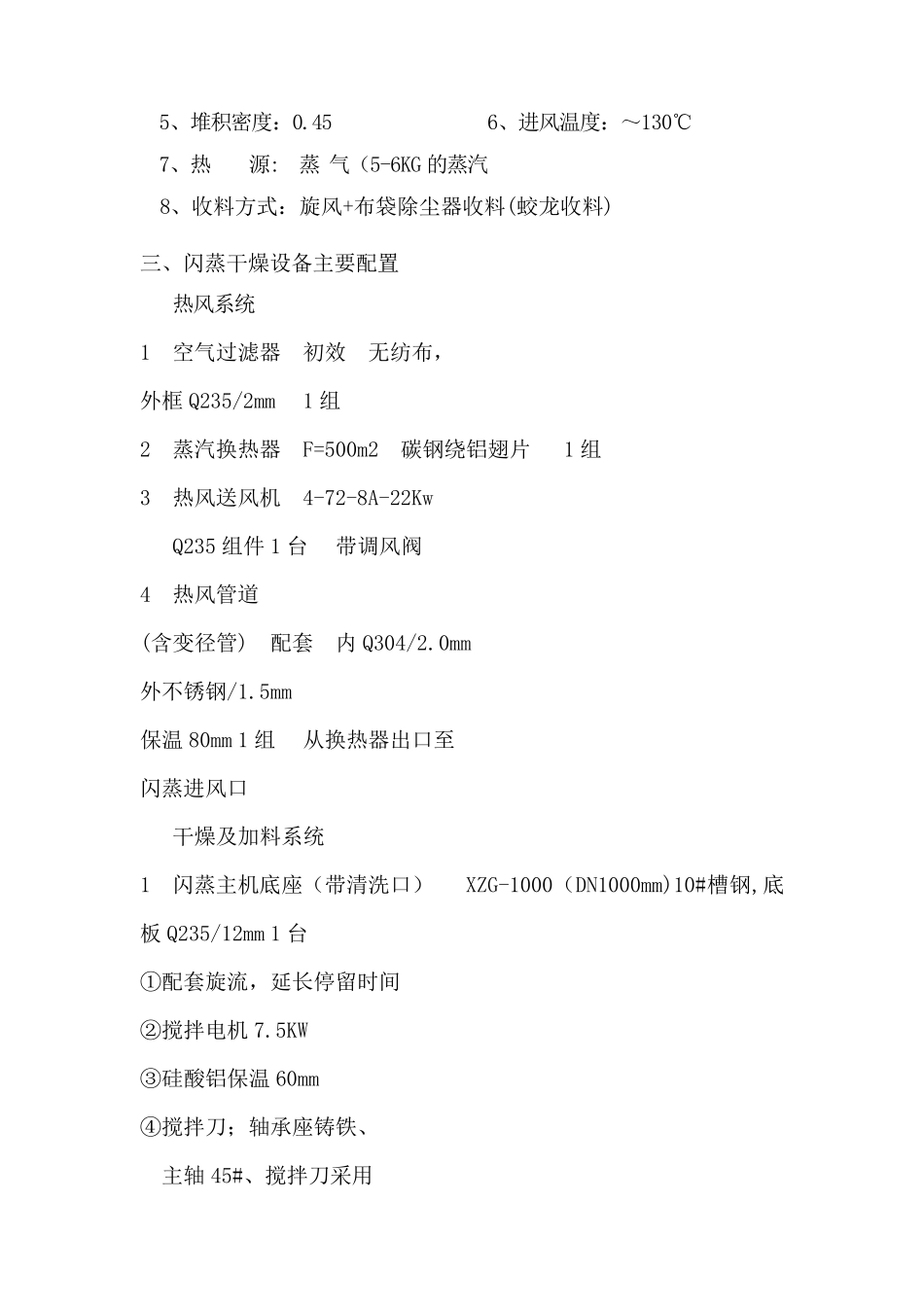

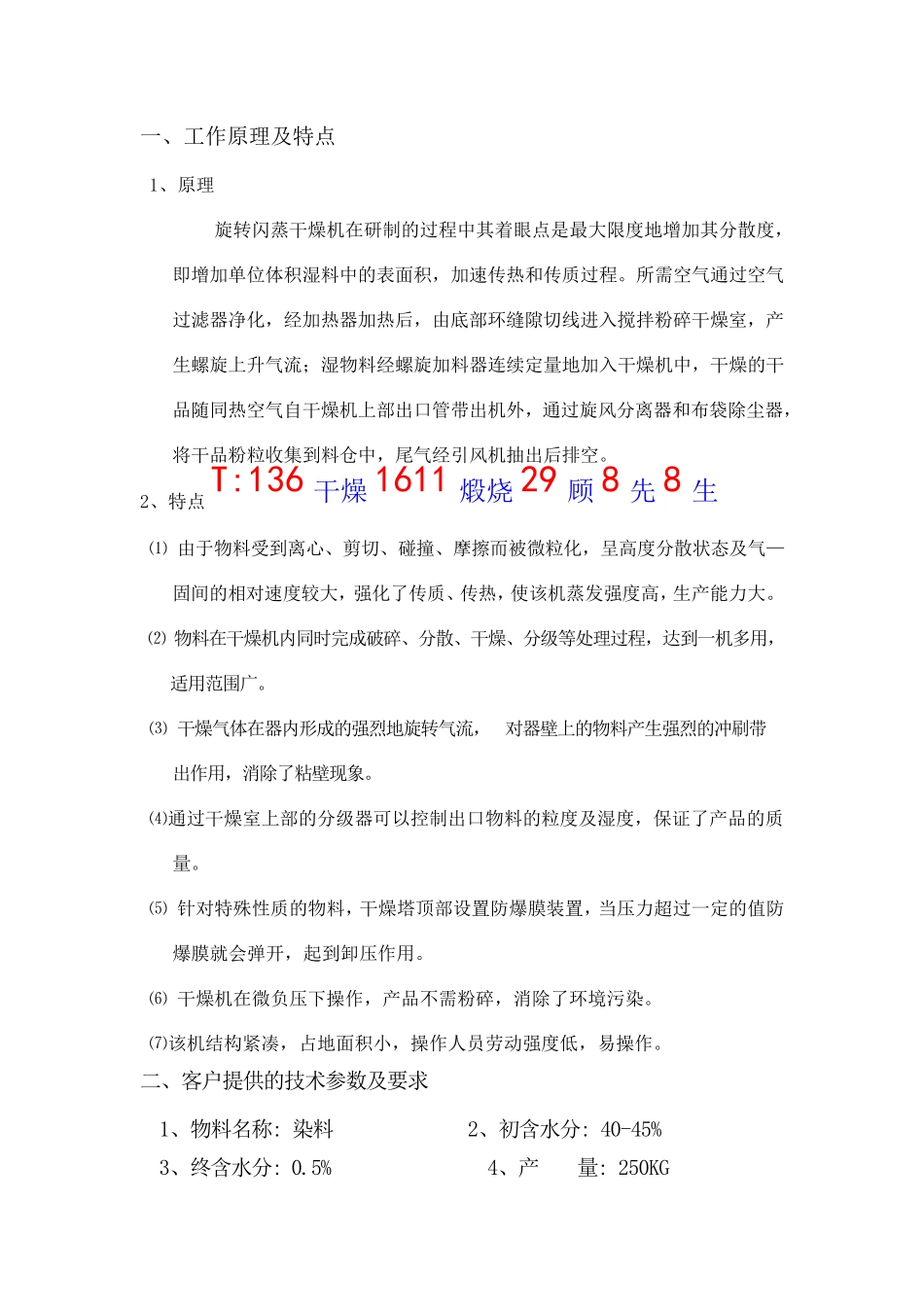

一、工作原理及特点 1、原理 旋转闪蒸干燥机在研制的过程中其着眼点是最大限度地增加其分散度，即增加单位体积湿料中的表面积，加速传热和传质过程。所需空气通过空气过滤器净化，经加热器加热后，由底部环缝隙切线进入搅拌粉碎干燥室，产生螺旋上升气流；湿物料经螺旋加料器连续定量地加入干燥机中，干燥的干品随同热空气自干燥机上部出口管带出机外，通过旋风分离器和布袋除尘器，将干品粉粒收集到料仓中，尾气经引风机抽出后排空。 2、特点T:136干燥1611 煅烧29顾8先8生 ⑴ 由于物料受到离心、剪切、碰撞、摩擦而被微粒化，呈高度分散状态及气—固间的相对速度较大，强化了传质、传热，使该机蒸发强度高，生产能力大。 ⑵ 物料在干燥机内同时完成破碎、分散、干燥、分级等处理过程，达到一机多用，适用范围广。 ⑶ 干燥气体在器内形成的强烈地旋转气流，对器壁上的物料产生强烈的冲刷带出作用，消除了粘壁现象。 ⑷通过干燥室上部的分级器可以控制出口物料的粒度及湿度，保证了产品的质量。 ⑸ 针对特殊性质的物料，干燥塔顶部设置防爆膜装置，当压力超过一定的值防爆膜就会弹开，起到卸压作用。 ⑹ 干燥机在微负压下操作，产品不需粉碎，消除了环境污染。 ⑺该机结构紧凑，占地面积小，操作人员劳动强度低，易操作。 二、客户提供的技术参数及要求 1、物料名称: 染料 2、初含水分: 40-45% 3、终含水分: 0.5% 4、产 量: 250KG 5、堆积密度：0.45 6、进风温度：～130℃ 7、热 源: 蒸 气（5-6KG 的蒸汽 8、收料方式：旋风+布袋除尘器收料(蛟龙收料) 三、闪蒸干燥设备主要配置 热风系统 1 空气过滤器 初效 无纺布， 外框Q235/2mm 1 组 2 蒸汽换热器 F=500m2 碳钢绕铝翅片 1 组 3 热风送风机 4-72-8A-22Kw Q235 组件 1 台 带调风阀 4 热风管道 (含变径管) 配套 内Q304/2.0mm 外不锈钢/1.5mm 保温80mm 1 组 从换热器出口至 闪蒸进风口 干燥及加料系统 1 闪蒸主机底座（带清洗口） XZG-1000（DN1000mm)10#槽钢,底板Q235/12mm 1 台 ①配套旋流，延长停留时间 ②搅拌电机7.5KW ③硅酸铝保温60mm ④搅拌刀；轴承座铸铁、 主轴45#、搅拌刀采用 304/14mm ⑤主机传动采用油循环冷 却,油箱采用水冷却 进风箱体 Q235/4.0mm 混合室 （带加料口） 内304/3.0mm 外Q235/3.0mm 塔节 （带检修门） 内304/3mm 304 1.5mm 出风塔体 内304/3mm 304/1.5mm 搅拌装置 ...
