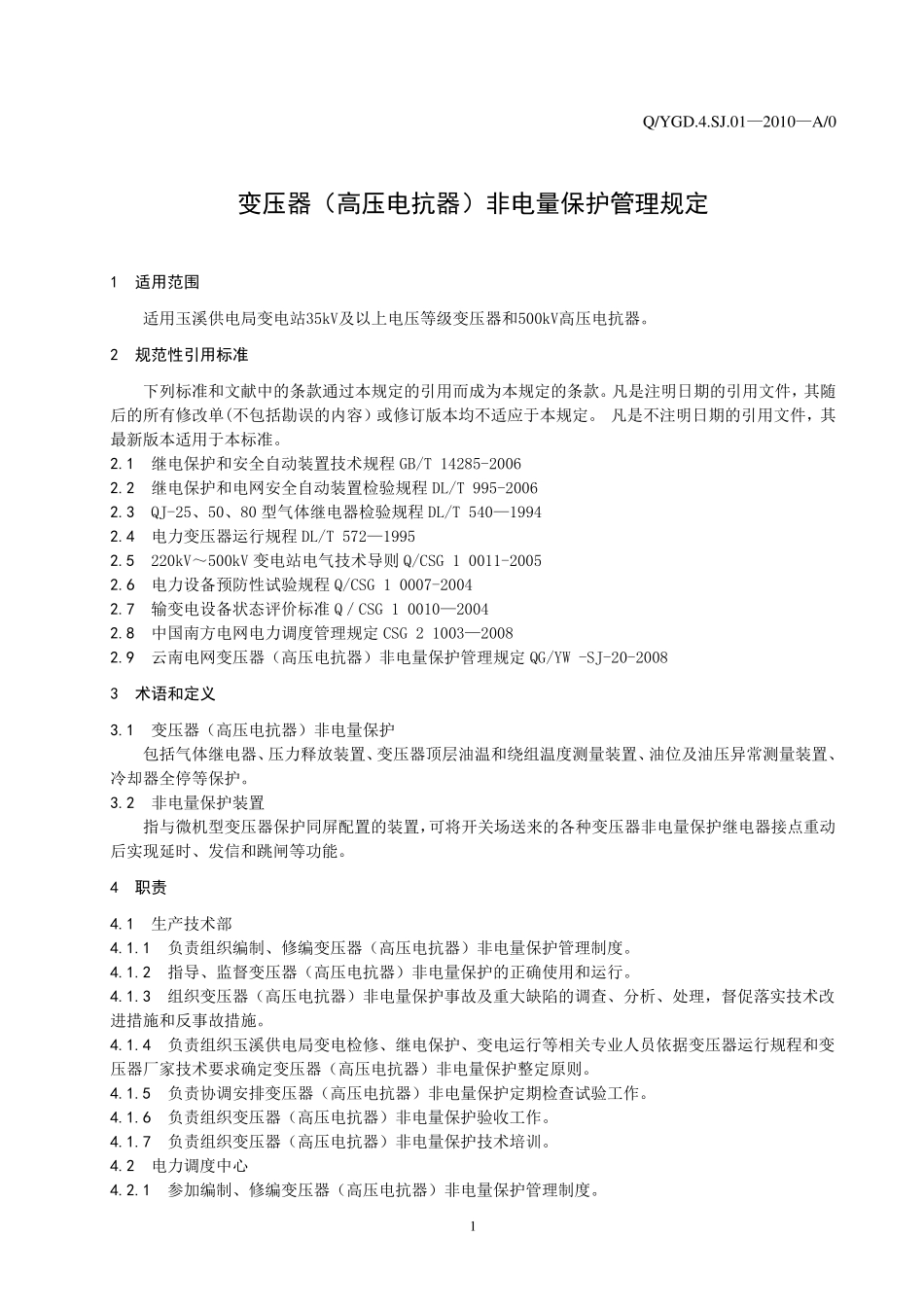

云南电网公司玉溪供电局企业标准Q/YGDQ/YGD.4.SJ.01— 2010变压器（高压电抗器）非电量保护 管理规定 2010-03-04 发布 2010-03-04 实施云南电网公司玉溪供电局 发布 Q/Y GD.4.SJ.01—2010—A/0 I前 言 为加强玉溪供电局变压器（高压电抗器）非电量保护管理，做好变压器（高压电抗器）非电量保护的选型、设计、整定、安装调试、验收、运行维护和定期检验工作，根据有关规程规定，结合玉溪供电局实际，制定本规定。 本规定由生产技术部负责起草。 起草人：唐 伟 主要审核人：期永川 王学玉 李双喜 批准人：王 冰 本规定由生产技术部归口并负责解释。 本规定的版本及修改状态：A/0 Q/Y GD.4.SJ.01—2010—A/0 1变压器（高压电抗器）非电量保护管理规定 1 适用范围 适用玉溪供电局变电站35kV及以上电压等级变压器和500kV高压电抗器。 2 规范性引用标准 下列标准和文献中的条款通过本规定的引用而成为本规定的条款。凡是注明日期的引用文件，其随后的所有修改单(不包括勘误的内容）或修订版本均不适应于本规定。 凡是不注明日期的引用文件，其最新版本适用于本标准。 2.1 继电保护和安全自动装置技术规程 GB/T 14285-2006 2.2 继电保护和电网安全自动装置检验规程 DL/T 995-2006 2.3 QJ-25、50、80 型气体继电器检验规程 DL/T 540—1994 2.4 电力变压器运行规程 DL/T 572—1995 2.5 220kV～500kV 变电站电气技术导则 Q/CSG 1 0011-2005 2.6 电力设备预防性试验规程 Q/CSG 1 0007-2004 2.7 输变电设备状态评价标准 Q／CSG 1 0010—2004 2.8 中国南方电网电力调度管理规定 CSG 2 1003—2008 2.9 云南电网变压器（高压电抗器）非电量保护管理规定 QG/YW -SJ-20-2008 3 术语和定义 3.1 变压器（高压电抗器）非电量保护 包括气体继电器、压力释放装置、变压器顶层油温和绕组温度测量装置、油位及油压异常测量装置、冷却器全停等保护。 3.2 非电量保护装置 指与微机型变压器保护同屏配置的装置，可将开关场送来的各种变压器非电量保护继电器接点重动后实现延时、发信和跳 闸 等功 能 。 4 职责 4.1 生 产 技术部 4.1.1 负 责 组织 编 制 、修编 变压器（高压电抗器）非电量保护管理制 度。 4.1.2 指导、监 督 变压器（高压电抗器）非电量保护的正 确 使 用和运行。 4.1.3 组织 变压器（高压电抗器）非电量保护事 故 及重大 缺 陷 的调...
