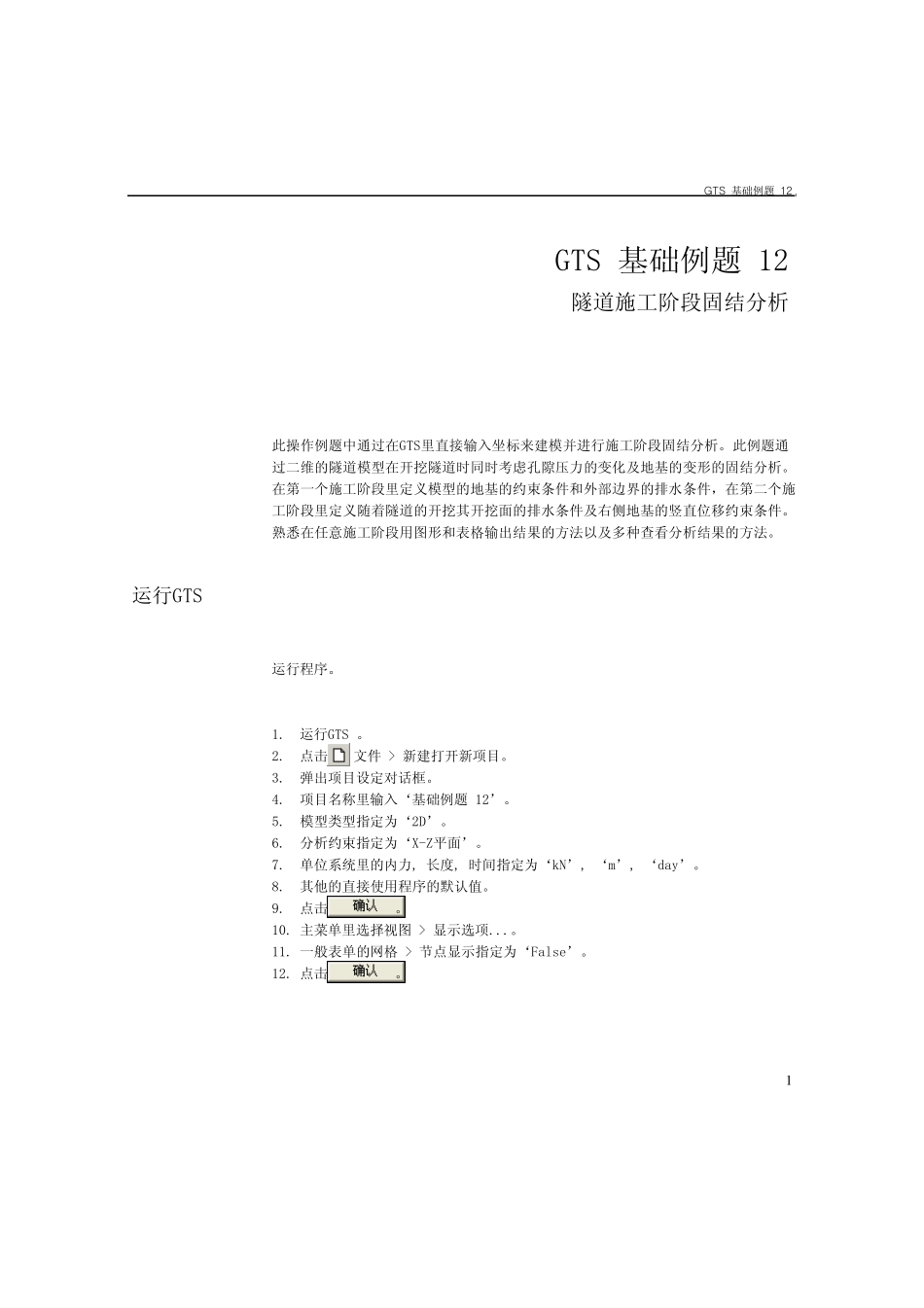

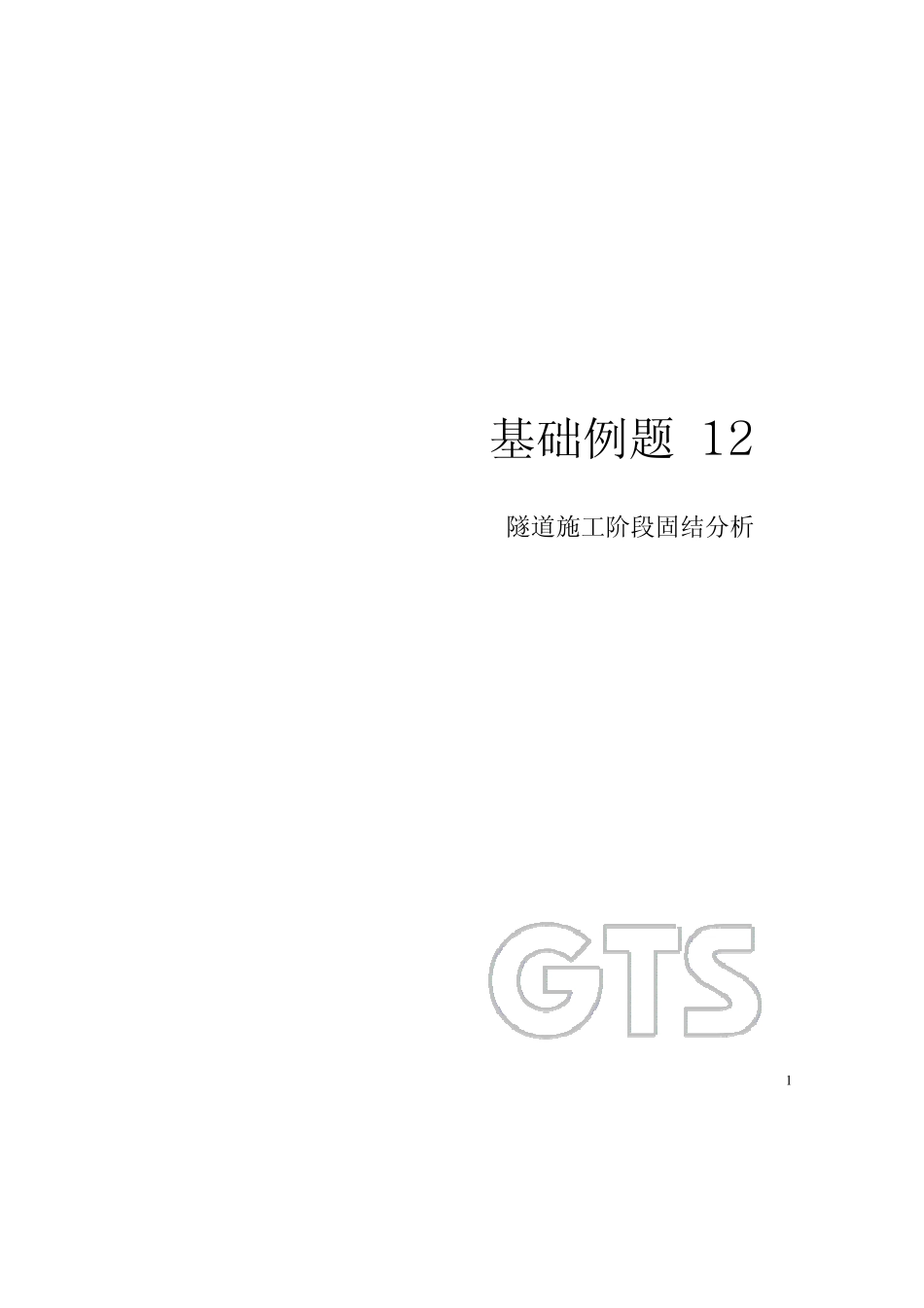

1 基础例题 12 隧道施工阶段固结分析 GTS 基础例题 12 2 GTS 基础例题 12. - 隧道施工阶段固结分析 运行GTS 1 概要 2 生成分析数据 5 属性 / 5 建立二维几何模型 10 矩形, 直线, 圆弧 / 9 交叉分割 / 12 生成二维网格 13 网格尺寸控制 / 13 映射网格 k-线面 / 15 自动划分平面网格 / 18 自动化分线网格 / 19 分析 20 荷载, 支撑 / 20 节点水头 / 22 定义施工阶段 / 23 分析工况 / 27 分析 / 29 查 看 分析结果 3 0 位移等值线 / 31 孔隙压力 / 32 应力等值线 / 33 随时间的孔隙压力变化 / 35 GTS 基础例题 12 1 GTS 基础例题 12 隧道施工阶段固结分析 此操作例题中通过在GTS里直接输入坐标来建模并进行施工阶段固结分析。此例题通过二维的隧道模型在开挖隧道时同时考虑孔隙压力的变化及地基的变形的固结分析。在第一个施工阶段里定义模型的地基的约束条件和外部边界的排水条件，在第二个施工阶段里定义随着隧道的开挖其开挖面的排水条件及右侧地基的竖直位移约束条件。熟悉在任意施工阶段用图形和表格输出结果的方法以及多种查看分析结果的方法。 运行GTS 运行程序。 1. 运行GTS 。 2. 点击 文件 > 新建打开新项目。 3. 弹出项目设定对话框。 4. 项目名称里输入‘基础例题 12’。 5. 模型类型指定为‘2D’。 6. 分析约束指定为‘X-Z平面’。 7. 单位系统里的内力, 长度, 时间指定为‘kN’, ‘m’, ‘day’。 8. 其他的直接使用程序的默认值。 9. 点击。 10. 主菜单里选择视图 > 显示选项...。 11. 一般表单的网格 > 节点显示指定为‘False’。 12. 点击。 GTS 基础例题 12 2 概要 在此操作例题中使用的模型如下所示。生成一种材料的地层、圆形隧道以及隧道周边的衬砌之后进行施工阶段固结分析。由于需要定义施工阶段所以对于隧道部分的网格将其安装网格来生成。模型的几何形状如下所示。 GTS 基础例题 12 - 1 GTS 基础例题 12- 2 GTS 基础例题 12 3网格组的名称如下所示。 GTS 基础例题 12 - 3 各网格组的材料和特性如下。 网格组名称 属性名称(ID) 材料名称(ID) 地基 地基 (1) 地基 (1) 衬砌 衬砌 (2) 衬砌 (2) GTS 基础例题 12 - Table 1 地基的特性如下所示。 号 1 名称 地基 类型 弹性 弹性模量(E) [kN/m2] 80000 泊松比(u) 0.3 容重 (Y) [kN...
