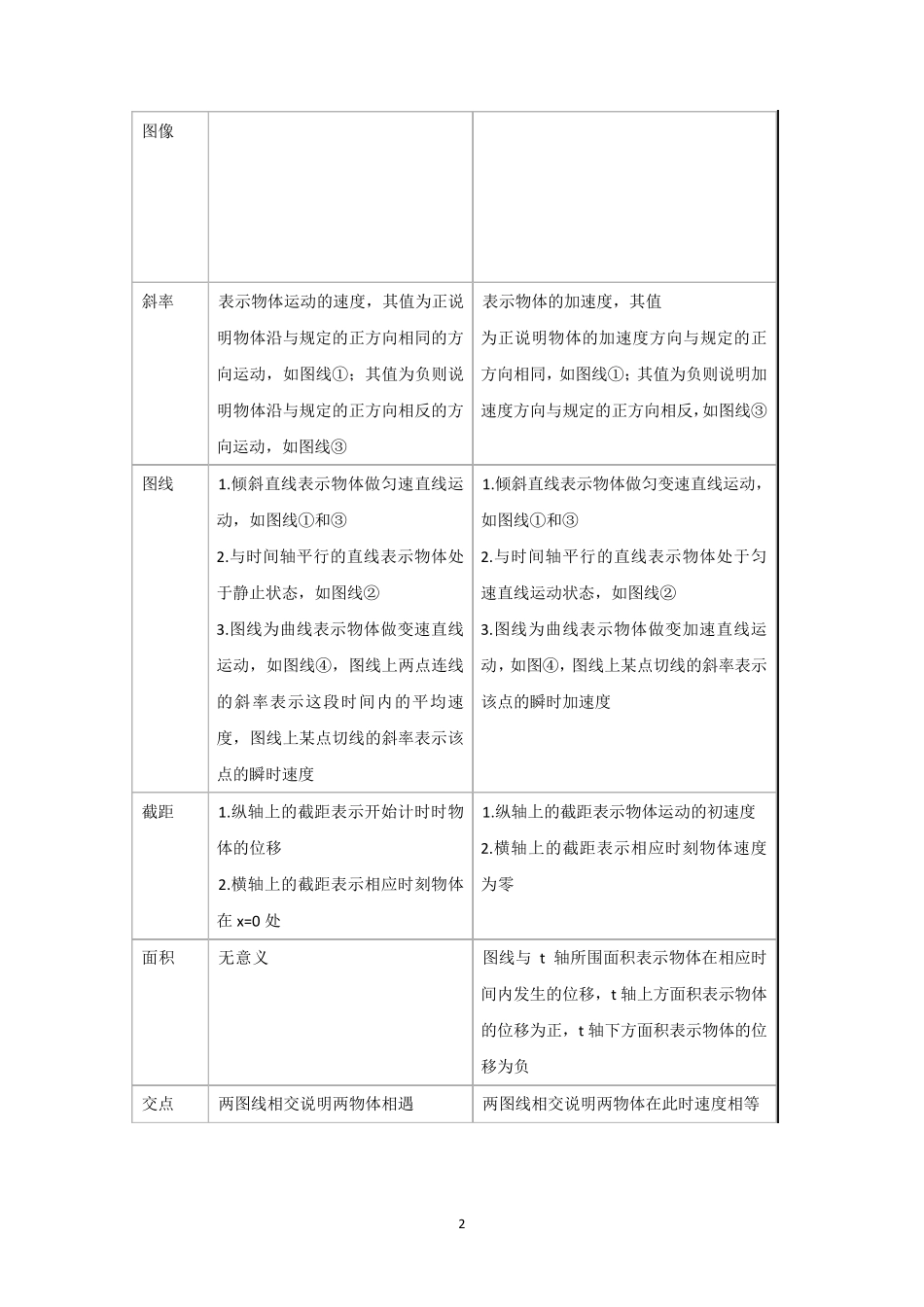

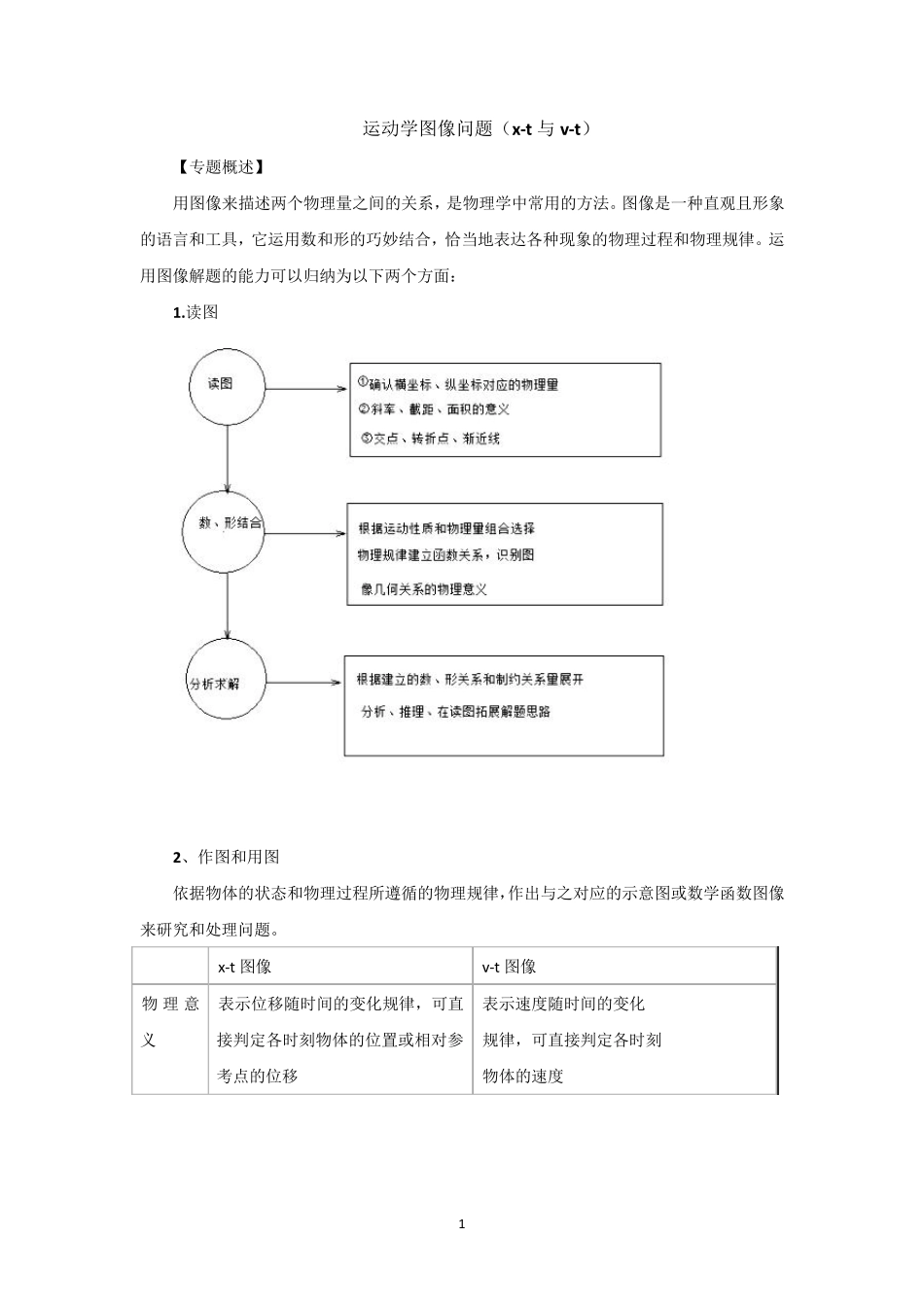

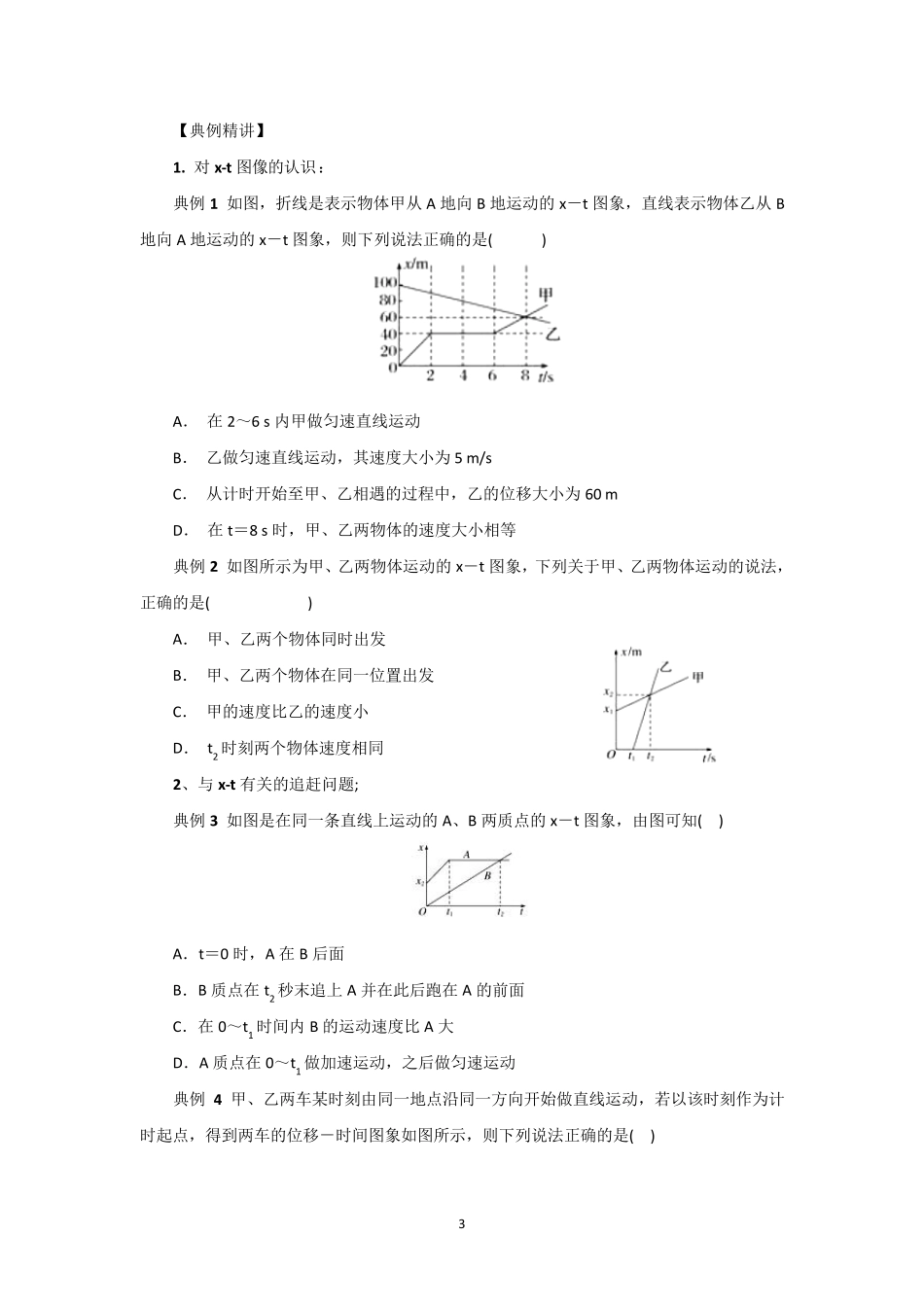

1 运动学图像问题（x-t 与v-t） 【专题概述】 用图像来描述两个物理量之间的关系，是物理学中常用的方法。图像是一种直观且形象的语言和工具，它运用数和形的巧妙结合，恰当地表达各种现象的物理过程和物理规律。运用图像解题的能力可以归纳为以下两个方面： 1.读图 2、作图和用图 依据物体的状态和物理过程所遵循的物理规律，作出与之对应的示意图或数学函数图像来研究和处理问题。 x-t 图像 v-t 图像 物理意义 表示位移随时间的变化规律，可直接判定各时刻物体的位置或相对参考点的位移 表示速度随时间的变化 规律，可直接判定各时刻 物体的速度 2 图像 斜率 表示物体运动的速度，其值为正说明物体沿与规定的正方向相同的方向运动，如图线①；其值为负则说明物体沿与规定的正方向相反的方向运动，如图线③ 表示物体的加速度，其值 为正说明物体的加速度方向与规定的正方向相同，如图线①；其值为负则说明加速度方向与规定的正方向相反，如图线③ 图线 1.倾斜直线表示物体做匀速直线运动，如图线①和③ 2.与时间轴平行的直线表示物体处于静止状态，如图线② 3.图线为曲线表示物体做变速直线运动，如图线④，图线上两点连线的斜率表示这段时间内的平均速度，图线上某点切线的斜率表示该点的瞬时速度 1.倾斜直线表示物体做匀变速直线运动，如图线①和③ 2.与时间轴平行的直线表示物体处于匀速直线运动状态，如图线② 3.图线为曲线表示物体做变加速直线运动，如图④，图线上某点切线的斜率表示该点的瞬时加速度 截距 1.纵轴上的截距表示开始计时时物体的位移 2.横轴上的截距表示相应时刻物体在 x=0 处 1.纵轴上的截距表示物体运动的初速度 2.横轴上的截距表示相应时刻物体速度为零 面积 无意义 图线与t 轴所围面积表示物体在相应时间内发生的位移，t 轴上方面积表示物体的位移为正，t 轴下方面积表示物体的位移为负 交点 两图线相交说明两物体相遇 两图线相交说明两物体在此时速度相等 3 【典例精讲】 1. 对x-t 图像的认识： 典例1 如图，折线是表示物体甲从A 地向B 地运动的x－t 图象，直线表示物体乙从B地向A 地运动的x－t 图象，则下列说法正确的是( ) A． 在2～6 s 内甲做匀速直线运动 B． 乙做匀速直线运动，其速度大小为5 m/s C． 从计时开始至甲、乙相遇的过程中，乙的位移大小为60 m D． 在t＝8 s 时，甲、乙两物体的速度大小相等 典例2 如图所示为甲、乙两物体...
