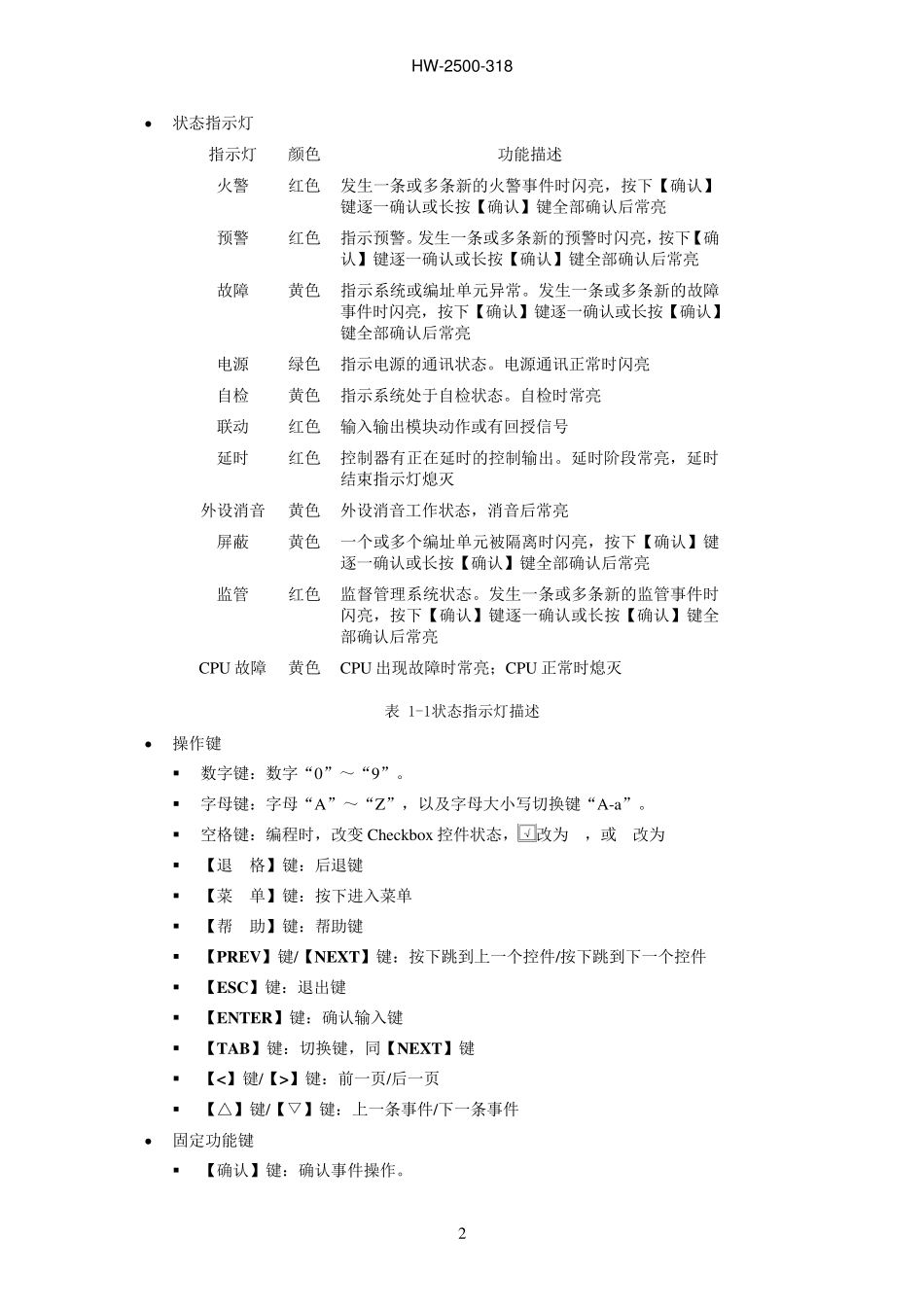

版本：J 日期：2007-05-14 N-6000联动型火灾报警控制器 操作手册 HW -2500-318 1 第1 章 操作 1 .1 指示灯和按键 1 .1 .1 控制器主面板上的指示灯和按键 N-6000 联动型火灾报警控制器主面板以320×240 像素的 LCD 作为液晶显示屏，全中文显示，可显示多至 320 个汉字，可以详细地显示报警的设备类型、地理位置、报警浓度、回路号、地址号，便于操作人员准确、及时和全面掌握报警的信息。灵活的按键设计方便工作人员对控制器进行监控。 图 1-1主机面板图 HW -2500-318 2 • 状态指示灯 指示灯 颜色 功能描述 火警 红色 发生一条或多条新的火警事件时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮 预警 红色 指示预警。发生一条或多条新的预警时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮 故障 黄色 指示系统或编址单元异常。发生一条或多条新的故障事件时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮 电源 绿色 指示电源的通讯状态。电源通讯正常时闪亮 自检 黄色 指示系统处于自检状态。自检时常亮 联动 红色 输入输出模块动作或有回授信号 延时 红色 控制器有正在延时的控制输出。延时阶段常亮，延时结束指示灯熄灭 外设消音 黄色 外设消音工作状态，消音后常亮 屏蔽 黄色 一个或多个编址单元被隔离时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮 监管 红色 监督管理系统状态。发生一条或多条新的监管事件时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮 CPU 故障 黄色 CPU 出现故障时常亮；CPU 正常时熄灭 表 1-1状态指示灯描述 • 操作键 ▪ 数字键：数字“0”～“9”。 ▪ 字母键：字母“A”～“Z”，以及字母大小写切换键“A-a”。 ▪ 空格键：编程时，改变 Checkbox 控件状态，改为，或改为 ▪ 【退 格】键：后退键 ▪ 【菜 单】键：按下进入菜单 ▪ 【帮 助】键：帮助键 ▪ 【PREV】键/【NEXT】键：按下跳到上一个控件/按下跳到下一个控件 ▪ 【ESC】键：退出键 ▪ 【ENTER】键：确认输入键 ▪ 【TAB】键：切换键，同【NEXT】键 ▪ 【<】键/【>】键：前一页/后一页 ▪ 【△】键/【▽】键：上一条事件/下一条事件 • 固定功能键 ▪ 【确认】键：确认事件操作。 HW -2500-318 3 ▪ 【消音】键 1、 短按键小于 1 秒：对外部设备进行消...
