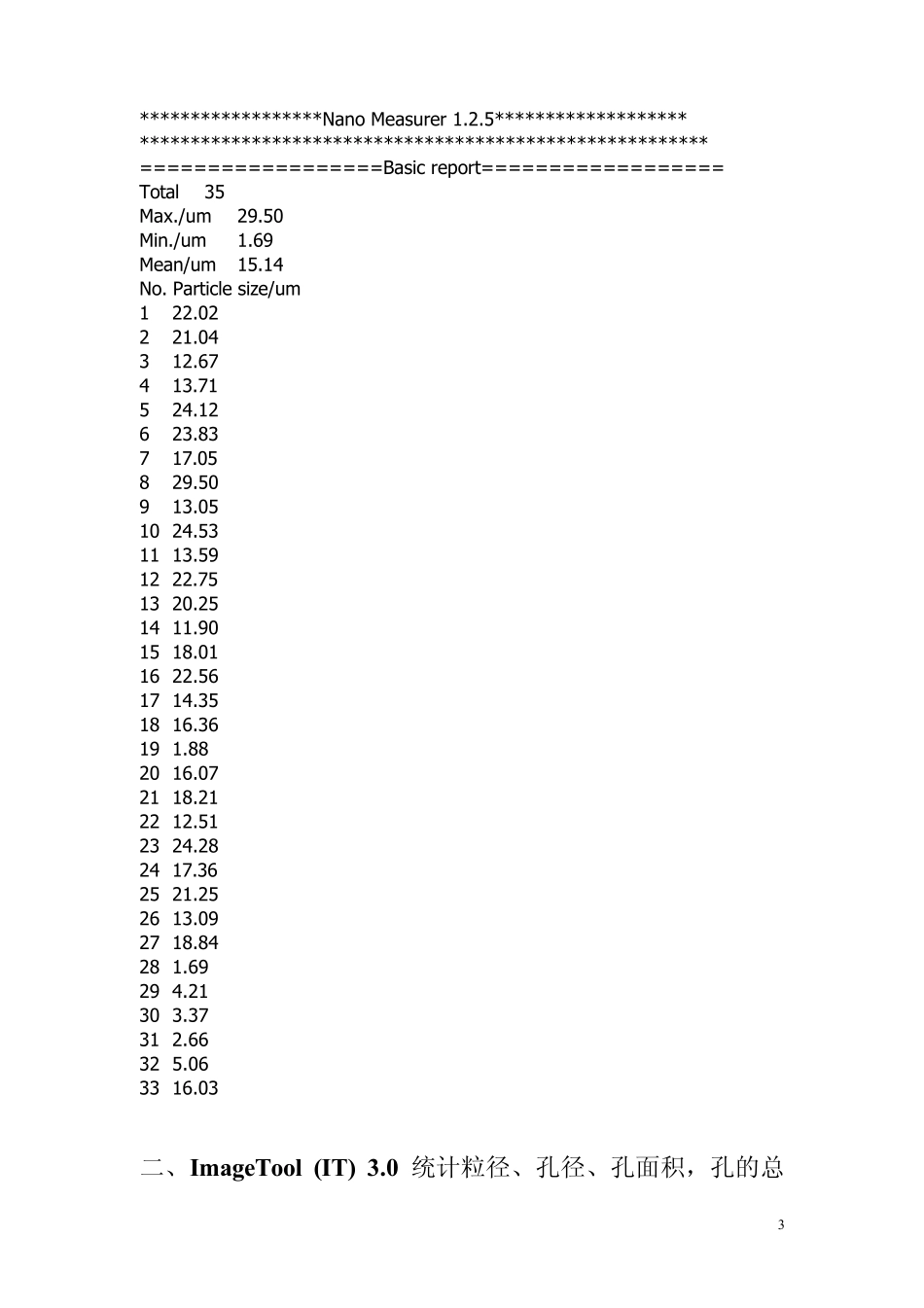

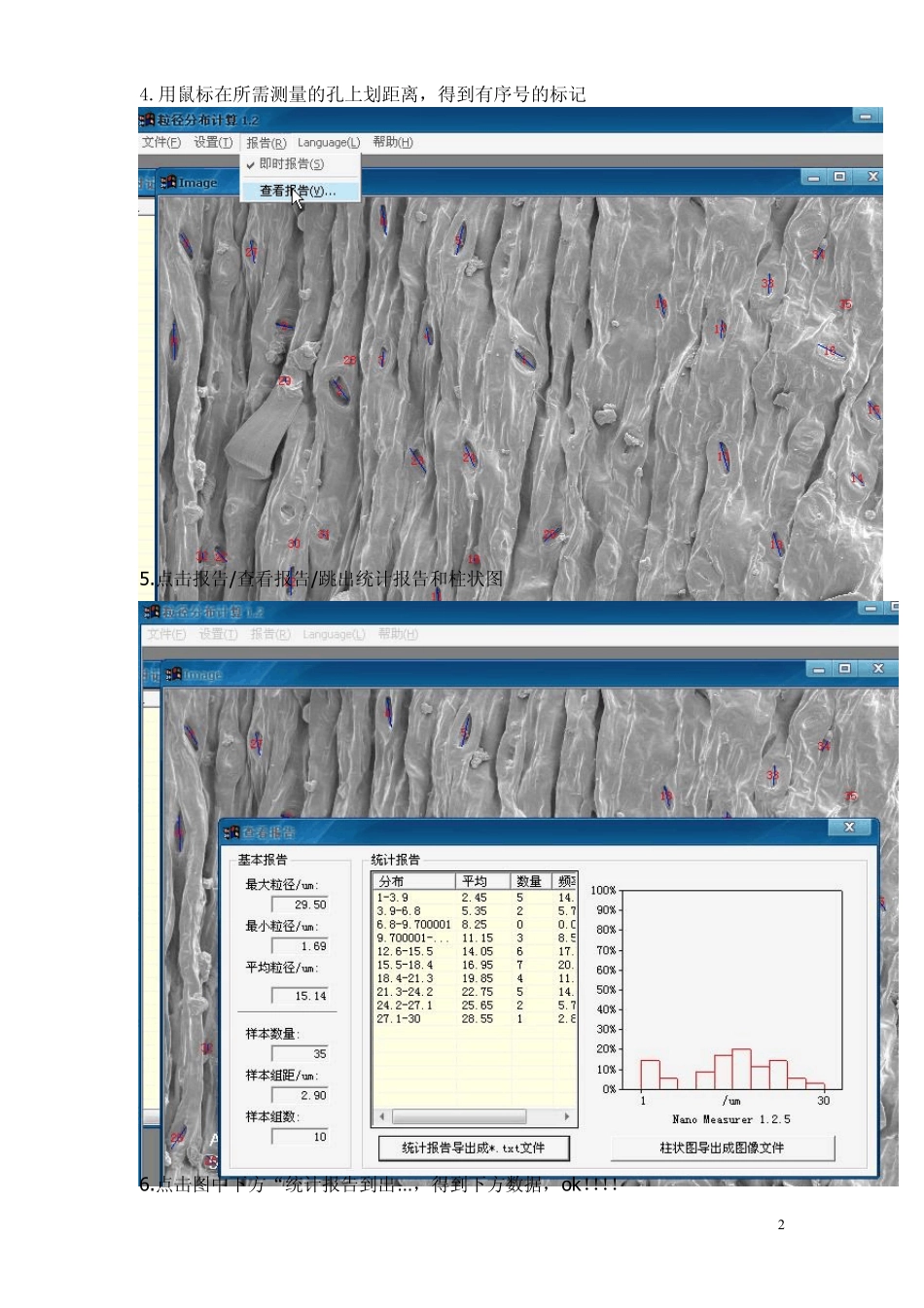

1 Nano Measurer 1.2；ImageTool (IT) 3.0 ；imageJ，统计粒径、孔径、孔面积，孔的总面积，角度等三款图像分析软件使用方法 一、Nano Measurer 1.2 粒径分布计算 1. 文件/打开图像文件 2. 对照拍照时的标尺画出一根同样长度的线(图中红线)/设置/标尺 3.对话框中输入实际长度 100，单位 um/确定 2 4.用鼠标在所需测量的孔上划距离，得到有序号的标记 5.点击报告/查看报告/跳出统计报告和柱状图 6.点击图中下方“统计报告到出… ，得到下方数据，ok！！！！ 3 ******************Nano Measurer 1.2.5******************* ******************************************************** ==================Basic report================== Total 35 Max./um 29.50 Min./um 1.69 Mean/um 15.14 No. Particle size/um 1 22.02 2 21.04 3 12.67 4 13.71 5 24.12 6 23.83 7 17.05 8 29.50 9 13.05 10 24.53 11 13.59 12 22.75 13 20.25 14 11.90 15 18.01 16 22.56 17 14.35 18 16.36 19 1.88 20 16.07 21 18.21 22 12.51 23 24.28 24 17.36 25 21.25 26 13.09 27 18.84 28 1.69 29 4.21 30 3.37 31 2.66 32 5.06 33 16.03 二、ImageTool (IT) 3.0 统计粒径、孔径、孔面积，孔的总 4 面积，角度等 ImageTool (IT) 3.0 版是一个免费的科学用途的图像处理与分析软件，可以显示、编辑、分析、处理、压缩、打印灰度图形或彩色图形 。可打开超过 22 中图像格式。在生物领域，它的用途便是各种电泳胶图的分析了。只要有扫描仪，便能利用 IT 完成胶图的各种处理，包括注释、透光率扫描等工作。 孔径（长度） 1.文件/打开图像文件 2. 设置/校准空间量度/对照拍照时的标尺画出一根同样长度的线(图中兰线)/ 3./对照拍照时的标尺画出一根同样长度的线(图中兰线)/ 对话框中输入实际长度100，单位 um/确定 5 4 .分析 /距离（也可点击快捷菜单“尺子“图标）或面积(鼠标圈出孔周长)/ 分别用鼠标在所需测量的孔上划距离（不足之处是每次都要点击”距离“再去划孔直径距离，麻烦）。 5 .结果是点击左下角表格缩略图标， 6 6 .跳出表格，可看结果，平均数，标准偏差和每个长度值。 统计图中沟槽孔等的面积 单个孔面积在 4 .中介绍，但是不规则大面积的沟槽孔无法勾勒出来，可采用下面方法。以上图为例： 7 1.处理/阈值/手...
