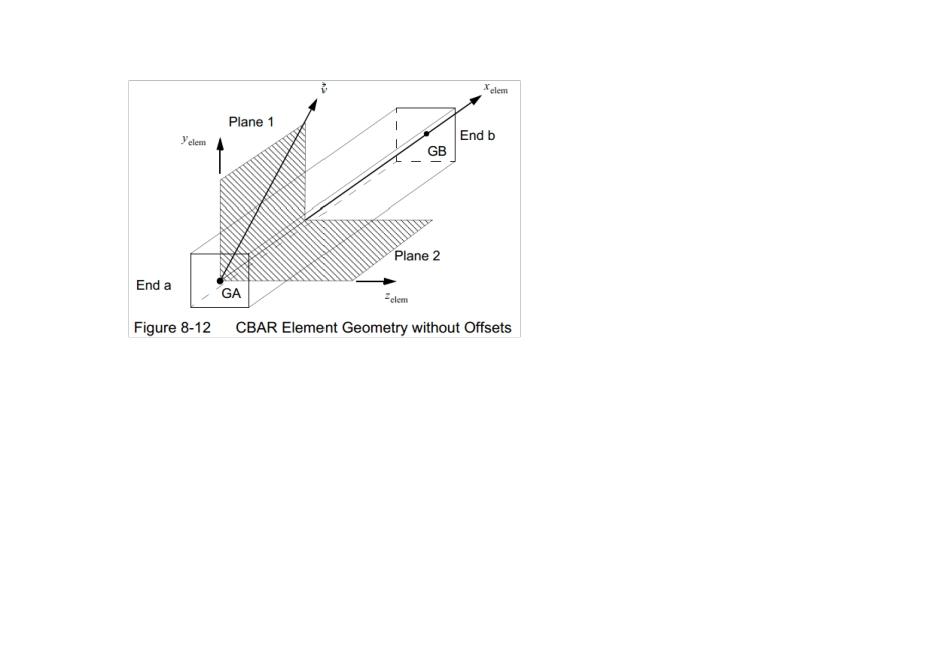

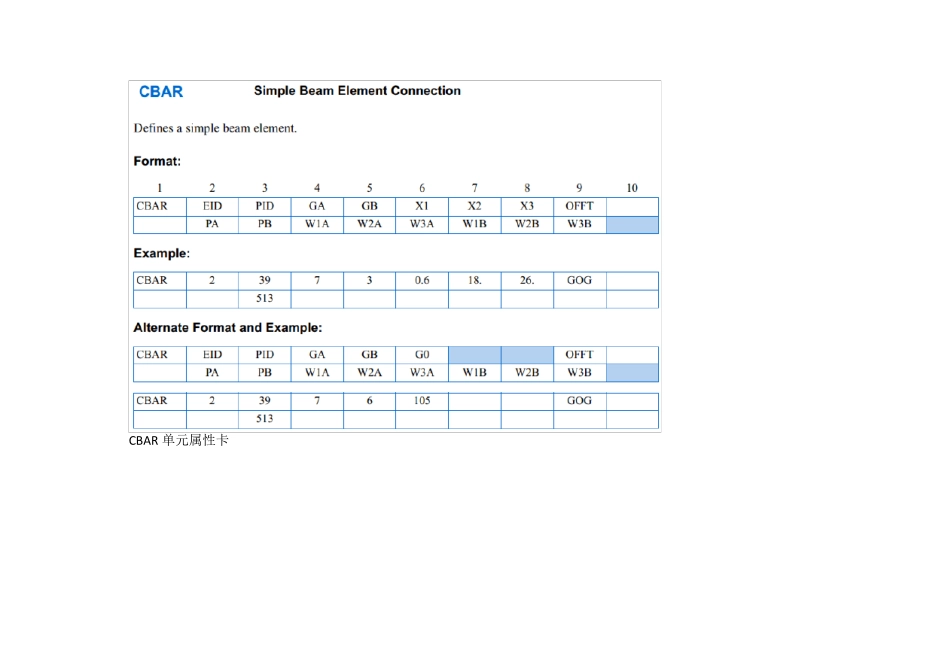

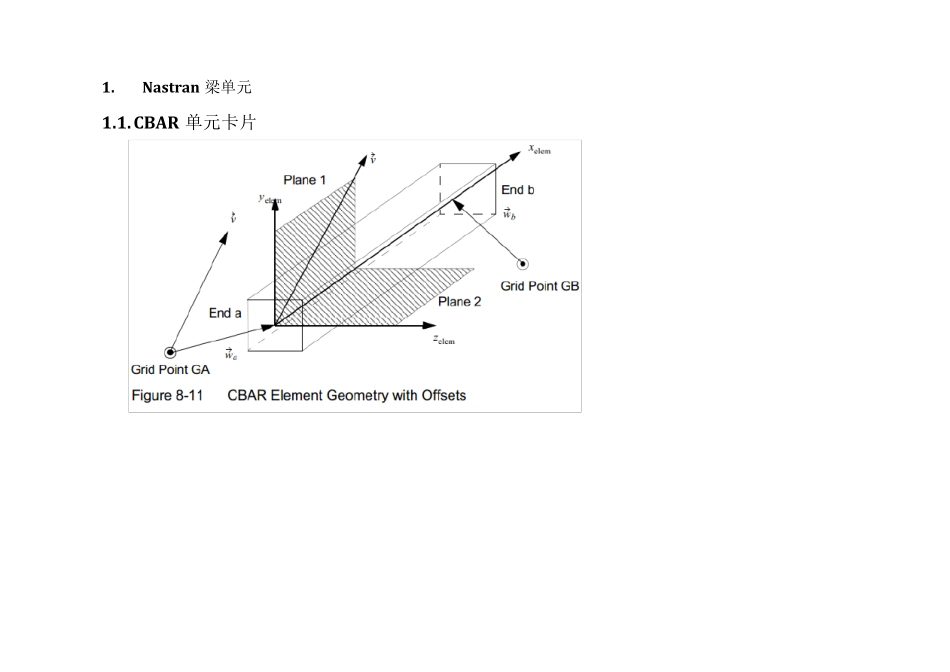

1. Nastran 梁单元 1.1. CBAR 单元卡片 CBAR 单元属性卡 1.2. CBEAM 单元卡片 CBEAM 单元属性卡 （1）PBEAM 属性卡 （2）PBEAML 属性卡 2. Nastran 梁单元应力输出 一维梁单元中的内力或应力可以通过单元力或单元应力输出（如FORCE 或者ELFORCE）来进行输出，并且梁单元只输出应力恢复点的应力。 如果梁截面是标准库中的截面（PBARL，PBEAML 定义的截面），则应力恢复点已经由程序根据不同的截面形状进行定义，不需要用户定义。 如果是自己定义的梁截面（PBAR，PBEAM 定义的截面），则用户必须自行定义应力恢复点(属性卡片中的C1,C2、D1,D2、E1,E2、F1,F2)。此时 beam elements 的应力需要选择 recovery point on the beam cross section，然后在 stress recovery point C/D/E/F- Element-Nodal 中可以看到对应的应力分析结果。 2.1. CBAR 梁单元的单元力和应力 下图是CBAR 梁单元力（element force）的正方向。real 或者complex 形式（取决于输出格式）的单元力的输出包括下面几项： M1a，M1b，M2a 和M2b 是分别在两个参考平面中，两个端点处的弯矩。V1 和V2 是在两个参考平面中的剪力，Fx 是平均的轴向力，T 是绕x 轴的扭矩。 输出中可以要求输出CBAR 单元下面的real 形式单元应力（element stress）： （1）平均轴向应力（ average axial stress）：axial stress （2）由在两个端点A、B 处横截面上的4 个应力恢复点的弯矩引起的张性应力（extensional stress due to bending）：SA1、SA2、SA3、SA4，SB1、SB2、SB3、SB4。 仅当用户在PBAR 卡片中输入了应力恢复点，才计算该弯曲应力。 （3）两个端点A、B 处的最大和最小的张性应力（maximum and minimum extensional stress at both ends）：SA-MAX、SA-MIN、SB-MAX、SB-MIN。 该最大和最小的张性应力是由每端轴向应力和弯曲张性应力的合成。 （4）拉伸安全系数和压缩安全系数（Margins of safety in tension and compression）。仅当用户在 MAT1 卡片中输入了应力极限（stress limits）时，才计算该安全系数。 拉伸应力为正值，压缩应力为负值。只有平均轴向应力和弯曲张性应力可以是复数应力（complex strss）。 对于梁单元的应力输出，patran04 中有以下选项： （1）轴向（bar stresses ,axial）(at center) （2） bar stresses，bending position（At point C D E F） ...
