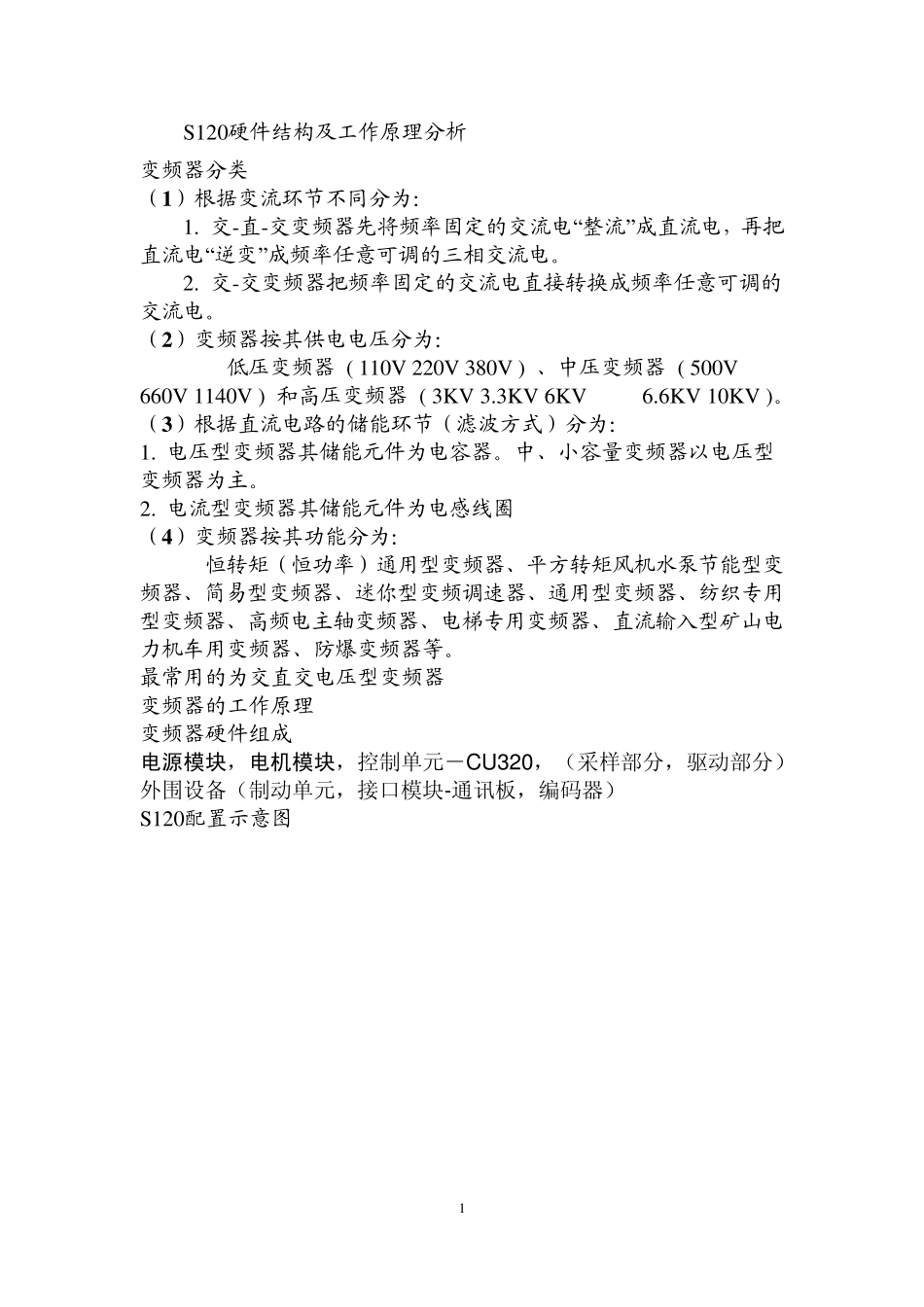

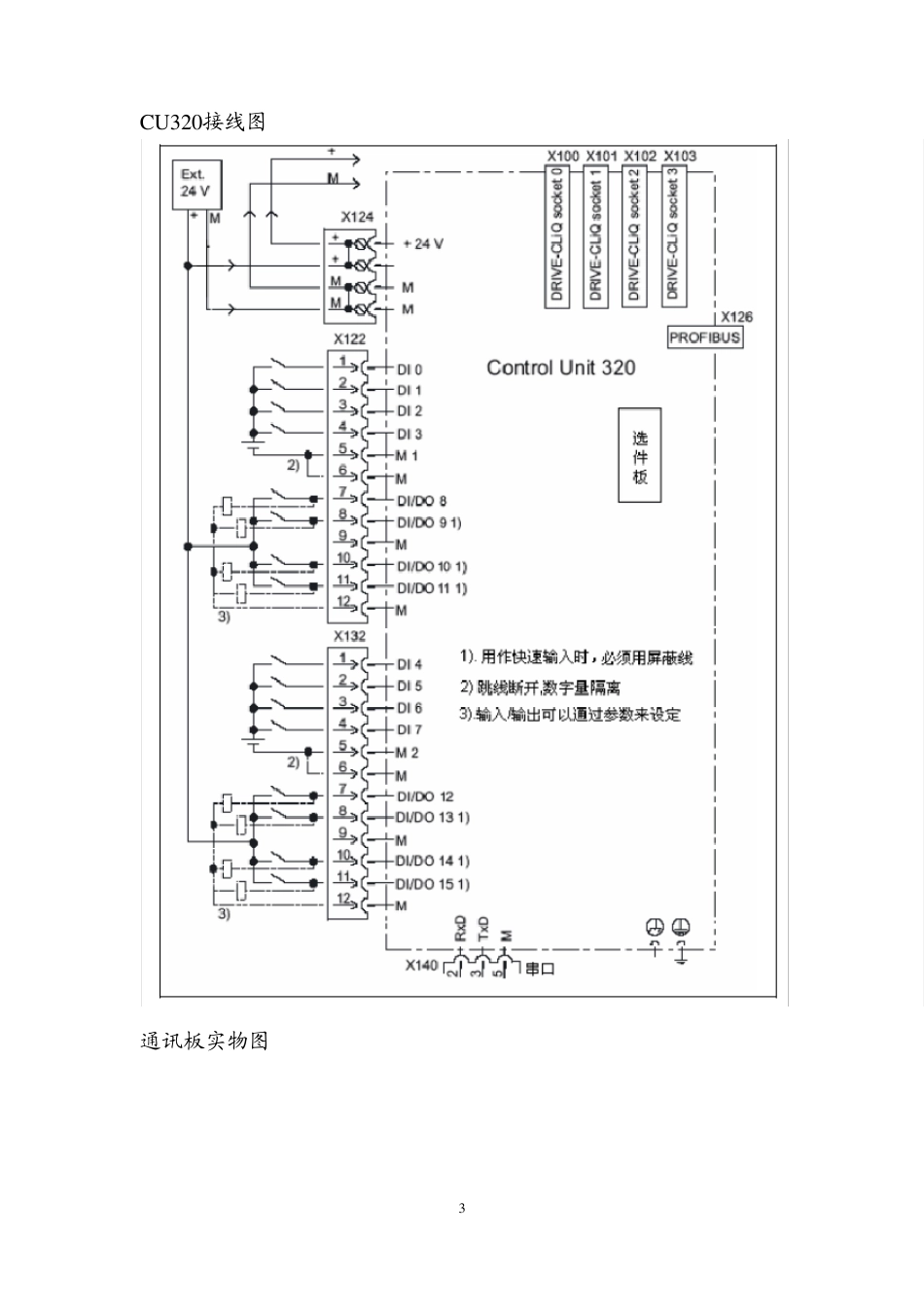

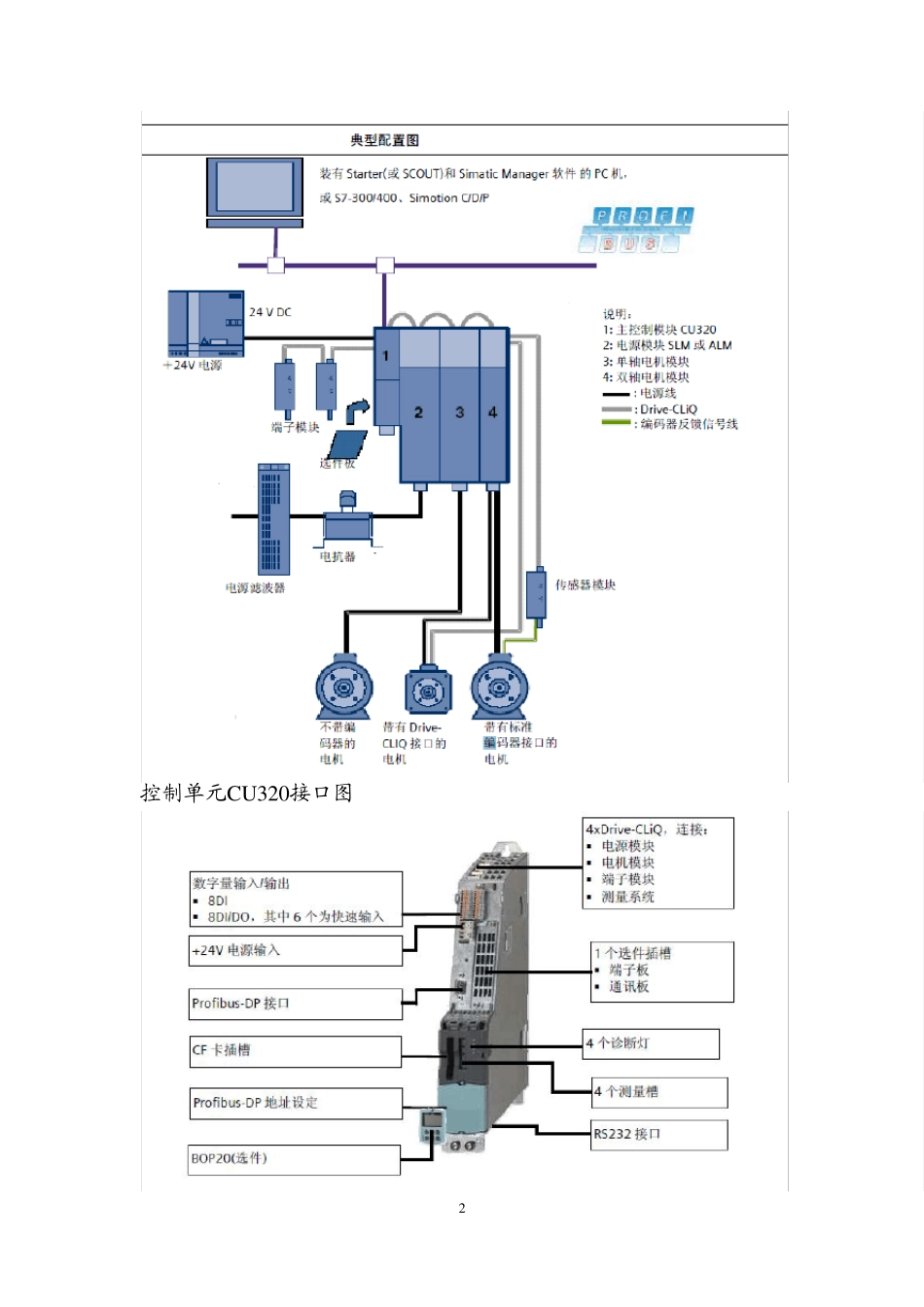

1 S120硬件结构及工作原理分析 变频器分类 （1 ）根据变流环节不同分为： 1. 交-直-交变频器先将频率固定的交流电“整流”成直流电，再把直流电“逆变”成频率任意可调的三相交流电。 2. 交-交变频器把频率固定的交流电直接转换成频率任意可调的交流电。 （2 ）变频器按其供电电压分为： 低压变频器 ( 110V 220V 380V ) 、中压变频器 ( 500V 660V 1140V ) 和高压变频器 ( 3KV 3.3KV 6KV 6.6KV 10KV )。 （3 ）根据直流电路的储能环节（滤波方式）分为： 1. 电压型变频器其储能元件为电容器。中、小容量变频器以电压型变频器为主。 2. 电流型变频器其储能元件为电感线圈 （4 ）变频器按其功能分为： 恒转矩（恒功率）通用型变频器、平方转矩风机水泵节能型变频器、简易型变频器、迷你型变频调速器、通用型变频器、纺织专用型变频器、高频电主轴变频器、电梯专用变频器、直流输入型矿山电力机车用变频器、防爆变频器等。 最常用的为交直交电压型变频器 变频器的工作原理 变频器硬件组成 电源模块，电机模块，控制单元－C U 320，（采样部分，驱动部分）外围设备（制动单元，接口模块-通讯板，编码器） S120配置示意图 2 控制单元CU320接口图 3 CU320接线图 通讯板实物图 4 电机模块的接线图 电机轴上安装的编码器转换模块 5 编码器接口模块实物图 6 SMC 30 的接线图及各管脚含义 7 变频器工作原理 系统通过以键盘智能控制芯片HD7279A为核心的键盘输入系统运行所需参数(频率也可以通过模拟给定)，再通过DSP实时计算出脉宽，最终将PW M信号通过外围驱动电路，转化成能驱动功率模块IPM的信号，控制逆变器的输出。同时DSP通过采样电路对系统实时采样，一方面监控系统工作状态，供LED显示，另一方面还实时检测系统故障，以便能及时地加以保护并诊断故障原因。 变频器的结构原理图 8 逆变电路原理图 硬件电路的结构 本文研究开发的通用变频器采用交一直一交电压源型主电路结构形式，控制芯片是以TI公司的MS320LF2407ADSP为控制核心，硬件电路分为:主电路部分、控制电路部分、采样检测及保护电路部分。系统结构框图如图4一1所示[9]: 9 TMS320LF2407A 简介及资源配置 （概括说，TMS320LF2407A 是TI 公司推出的一款定点DSP 控制器，它采用了高性能静态CMOS 技术，使得供电电压降为3．3V，减小了控制器的功耗；40MIPS 的执行速度使得指令周期缩短到25ns(40MHz)，从而提高了控制...
