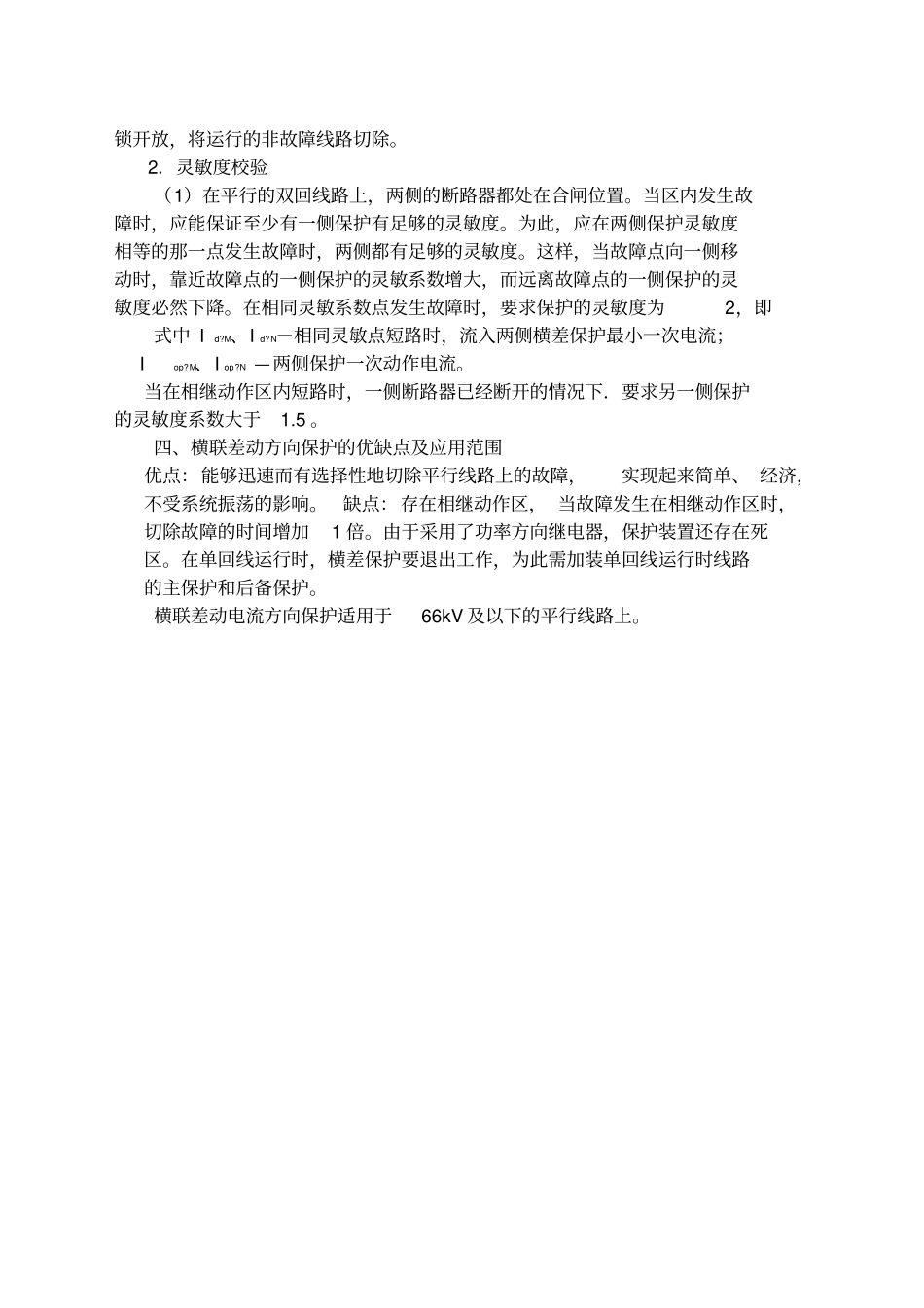

第二节平行线路横联差动方向保护一、横联差动方向保护的工作原理1. 保护对象：采用双回线供电平行线路。2. 保护范围：双回线的全长。3. 原理：比较双回线路的电流及功率方向，有选择性地瞬时切除故障线路。4. 横差方向保护的单相原理接线：图4 一 2 所示。结构：每相保护由两个变比相等的电流互感器、一个电流继电器及两个功率方向继电器组成。电流继电器及两个功率方向继电器的电流线圈接于两个电流互感器的差回路中。 电流继电器作为起动元件，功率方向继电器作为故障线路的选择元件，电流互感器的极性标注如图4— 2 所示。为防止单回路运行在区外发生短路引起保护误动，将保护的直流操作电源经两断路辅助常开触点闭锁。 这样只有当双回线路都投入运行时，横差方向保护才允许投入，而任断路器断开，横差保护都自动退出工作。工作原理： 在正常运行及外部发生短路时，两线路中的电流相等。两电流互感器差回路中的电流仅为很小的不平衡电流，小于继电器的起动电流，电流继电器不会起动。内部故障时， 如在线路 WLl 的 K点发生短路， 平行线路的 A 侧 I dWL1>I ’dWL1, 电流继电器中的电流)(11'1dWLdWLTArIIKI。当 I r＞I op 时，电流继电器1 动作。功率方向继电器2 承受正方向功率动作， 功率方向继电器3 承受负功率不动作， 因而跳开 1QF。对于线路 B 侧，流过线路 1 及线路 2 的短路电流相等， 方向相反． 差回路中的电流12dWLTArIKI。当 I r＞I op 时，电流继电器动作，功率方向继电器 2承受正功率，接点闭合，跳开 3QF 瞬时切除故障线路WL1横差保护退出工作，非故障线路 WL2继续运行。线路 WL2发生故障时，横差保护同样动作，只切除故障线路2。二、横联差动方向保护的相继动作区和死区系统接线如图4－3 所示。当故障发生在N侧母线附近，如K 点，两平行线路 M端流过的短路电流近似相等，M侧横差保护装置差回路的电流很小，电流继电器可能不动。 靠近故障点的横差保护，由于两线路中短路电流方向相反，电流继电器中流有很大的差电流可使保护动作，跳开故障线路近短路点的断路器，如3QF。断路器跳开后，短路电流重新分配，远离短路点M侧横差保护差回路流有短路电流， 保护动作切除故障线路。线路两侧保护装置这种先后动作切除故障的方式称为相继动作。 产生相继动作的范围称为相继动作区。加装横差方向保护的双电源平行线路， 两侧都存在相继动作区。相继动作区内发生故障，切除故障的...
