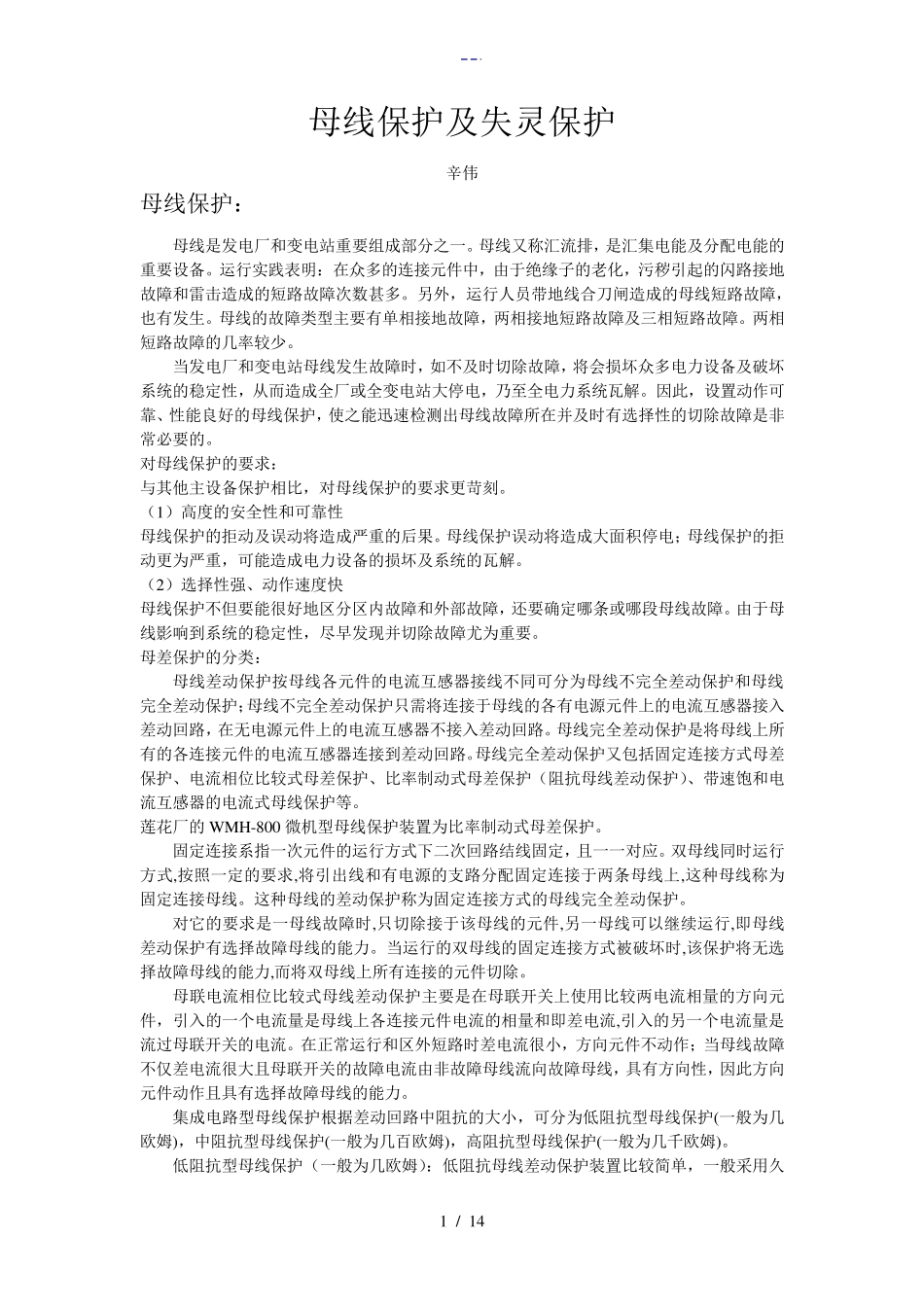

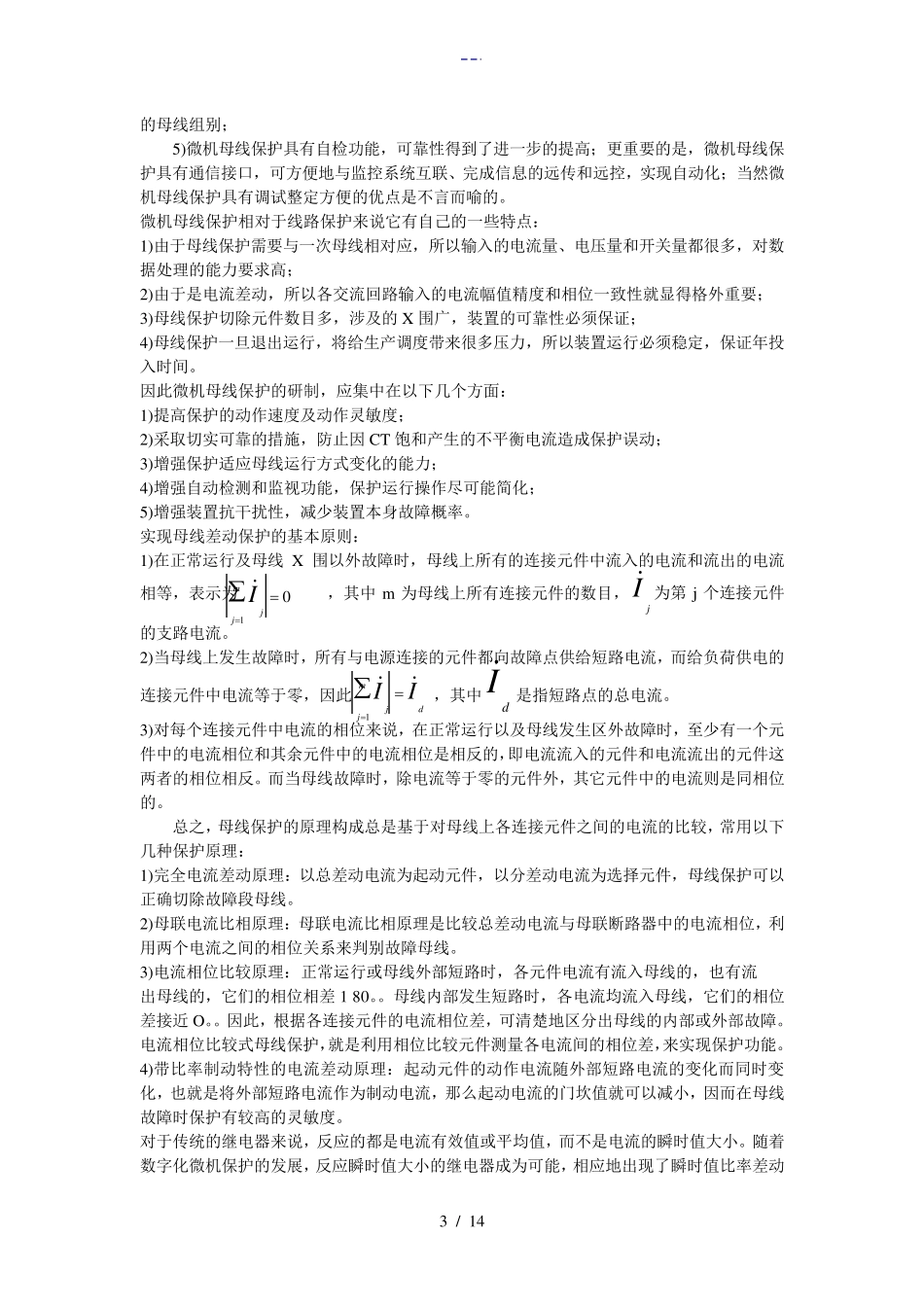

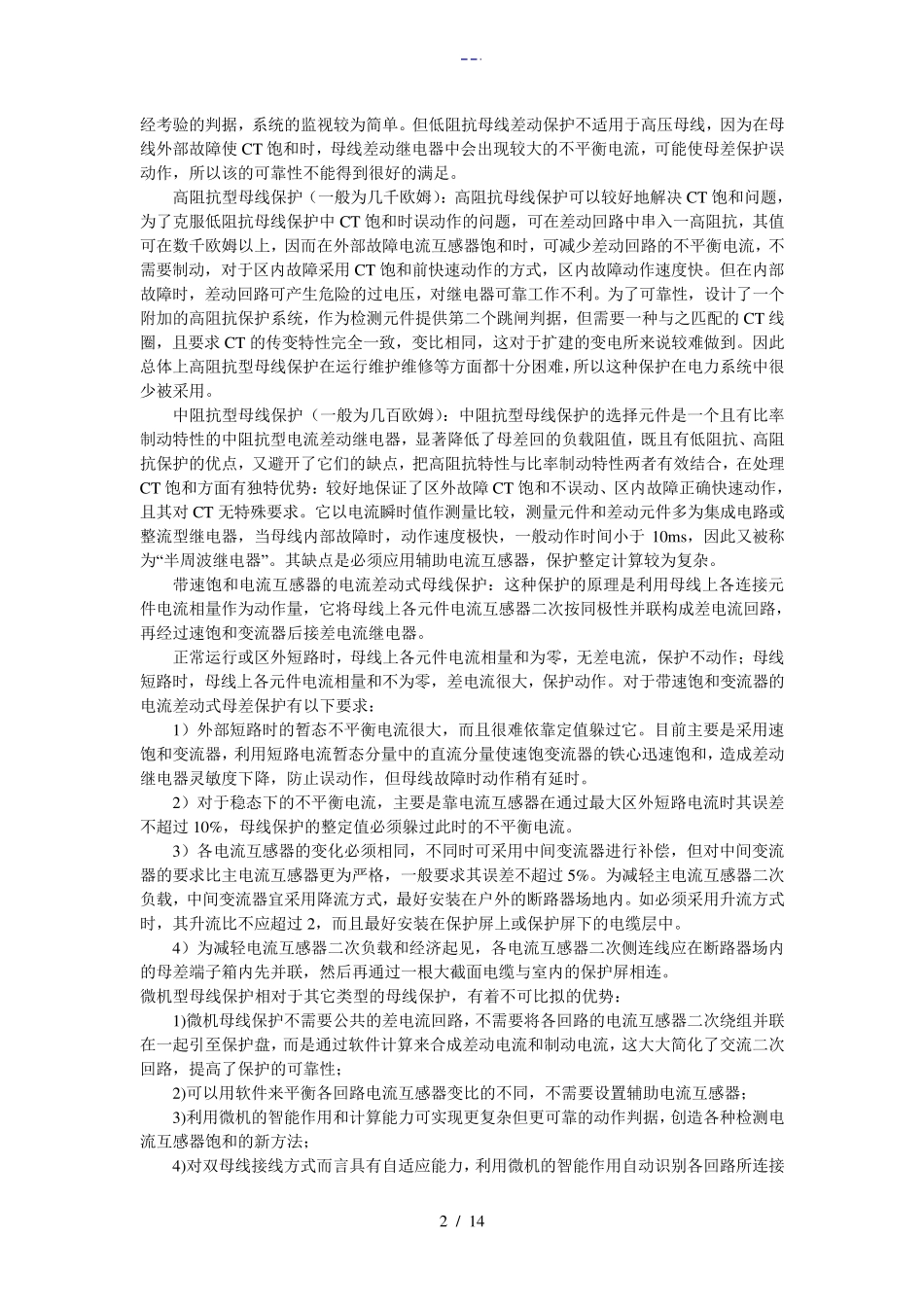

1 / 14 母线保护及失灵保护 辛伟 母线保护: 母线是发电厂和变电站重要组成部分之一。母线又称汇流排,是汇集电能及分配电能的重要设备。运行实践表明:在众多的连接元件中,由于绝缘子的老化,污秽引起的闪路接地故障和雷击造成的短路故障次数甚多。另外,运行人员带地线合刀闸造成的母线短路故障,也有发生。母线的故障类型主要有单相接地故障,两相接地短路故障及三相短路故障。两相短路故障的几率较少。 当发电厂和变电站母线发生故障时,如不及时切除故障,将会损坏众多电力设备及破坏系统的稳定性,从而造成全厂或全变电站大停电,乃至全电力系统瓦解。因此,设置动作可靠、性能良好的母线保护,使之能迅速检测出母线故障所在并及时有选择性的切除故障是非常必要的。 对母线保护的要求: 与其他主设备保护相比,对母线保护的要求更苛刻。 (1)高度的安全性和可靠性 母线保护的拒动及误动将造成严重的后果。母线保护误动将造成大面积停电;母线保护的拒动更为严重,可能造成电力设备的损坏及系统的瓦解。 (2)选择性强、动作速度快 母线保护不但要能很好地区分区内故障和外部故障,还要确定哪条或哪段母线故障。由于母线影响到系统的稳定性,尽早发现并切除故障尤为重要。 母差保护的分类: 母线差动保护按母线各元件的电流互感器接线不同可分为母线不完全差动保护和母线完全差动保护;母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器接入差动回路,在无电源元件上的电流互感器不接入差动回路。母线完全差动保护是将母线上所有的各连接元件的电流互感器连接到差动回路。母线完全差动保护又包括固定连接方式母差保护、电流相位比较式母差保护、比率制动式母差保护(阻抗母线差动保护)、带速饱和电流互感器的电流式母线保护等。 莲花厂的WMH-800 微机型母线保护装置为比率制动式母差保护。 固定连接系指一次元件的运行方式下二次回路结线固定,且一一对应。双母线同时运行方式,按照一定的要求,将引出线和有电源的支路分配固定连接于两条母线上,这种母线称为固定连接母线。这种母线的差动保护称为固定连接方式的母线完全差动保护。 对它的要求是一母线故障时,只切除接于该母线的元件,另一母线可以继续运行,即母线差动保护有选择故障母线的能力。当运行的双母线的固定连接方式被破坏时,该保护将无选择故障母线的能力,而将双母线上所有连接的元件切除。 母联电流相位比较式母线差动保护主要是在母联开关上...
