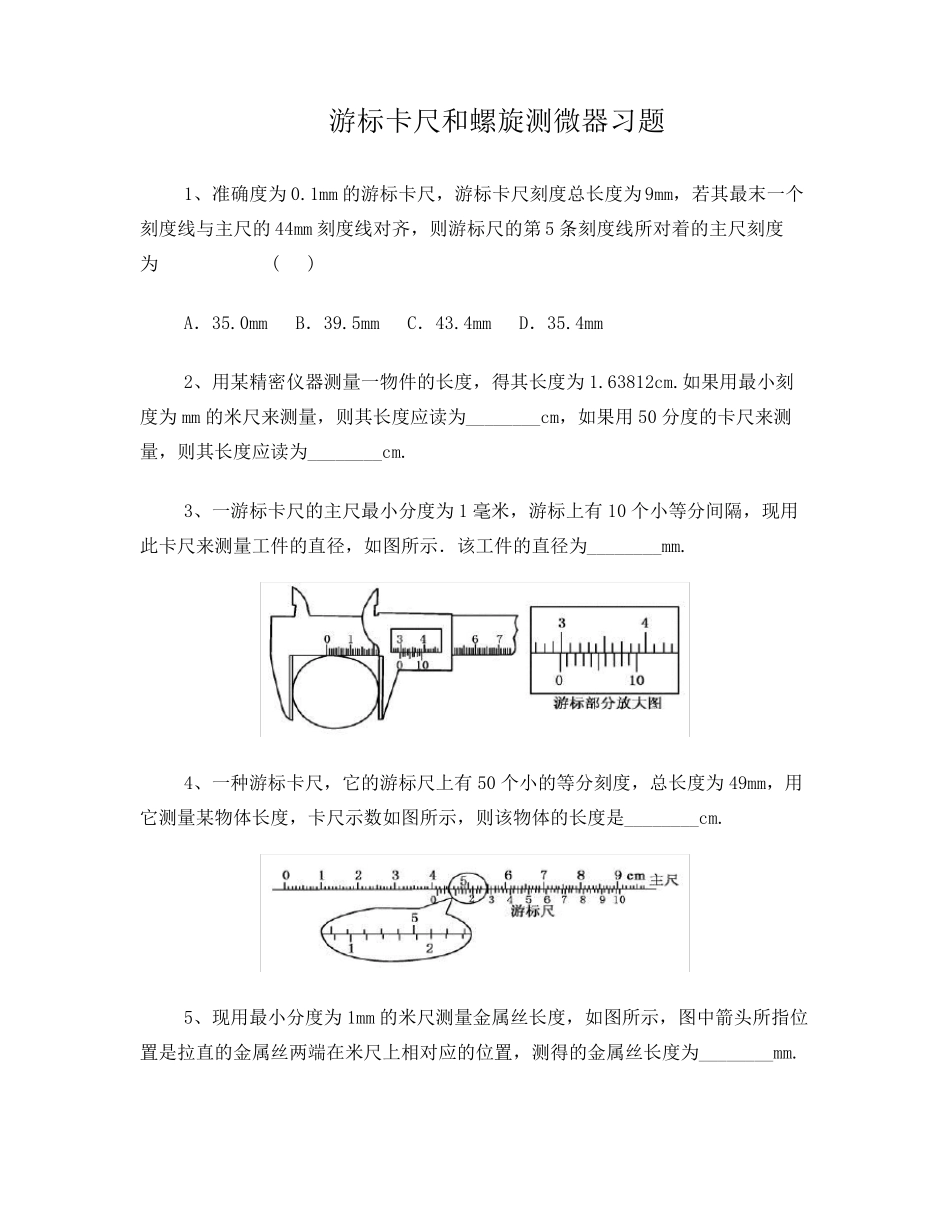

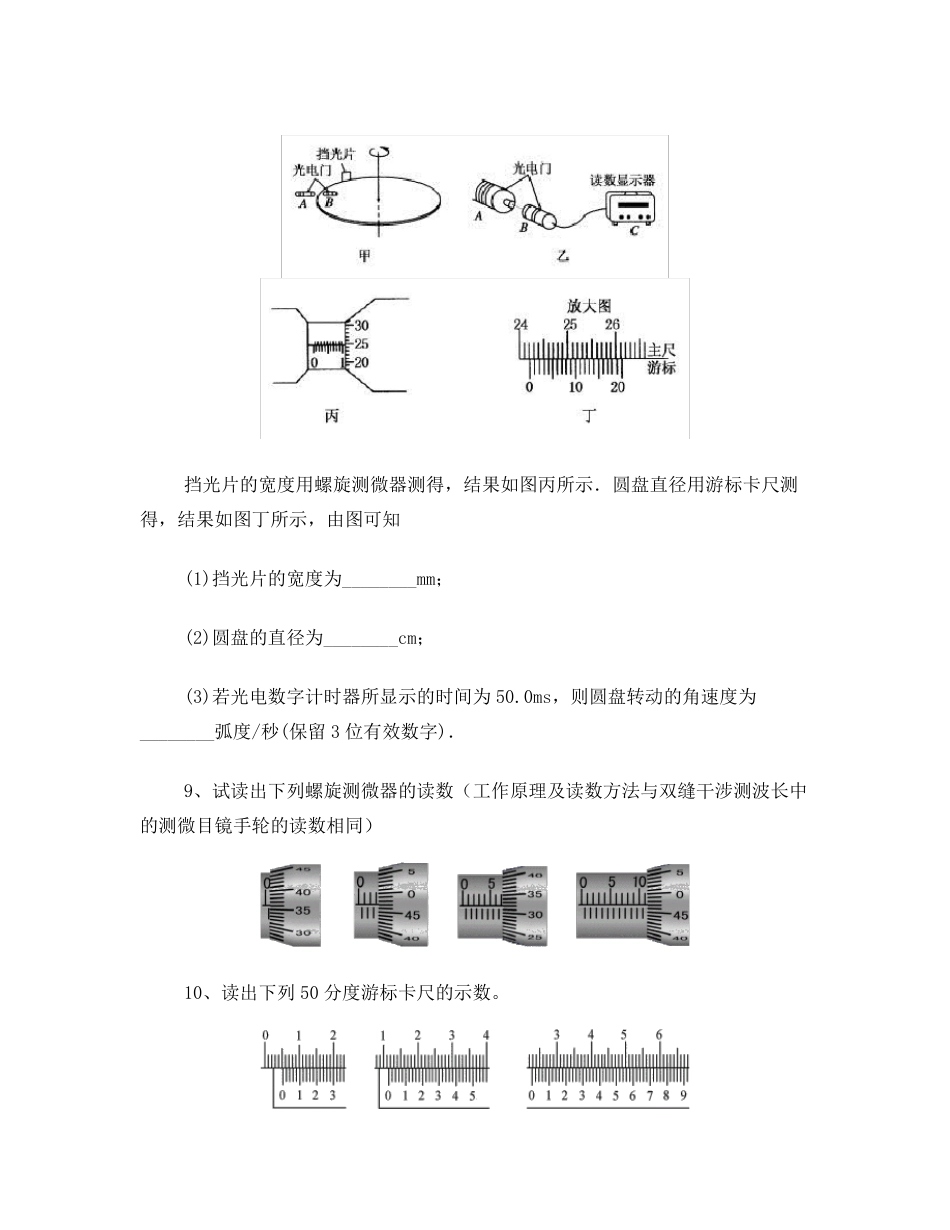

游标卡尺和螺旋测微器习题 1、准确度为0.1mm 的游标卡尺，游标卡尺刻度总长度为9mm，若其最末一个刻度线与主尺的44mm 刻度线对齐，则游标尺的第5 条刻度线所对着的主尺刻度为 ( ) A．35.0mm B．39.5mm C．43.4mm D．35.4mm 2、用某精密仪器测量一物件的长度，得其长度为1.63812cm.如果用最小刻度为mm 的米尺来测量，则其长度应读为________cm，如果用50 分度的卡尺来测量，则其长度应读为________cm. 3、一游标卡尺的主尺最小分度为1 毫米，游标上有10 个小等分间隔，现用此卡尺来测量工件的直径，如图所示．该工件的直径为________mm. 4、一种游标卡尺，它的游标尺上有50 个小的等分刻度，总长度为49mm，用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________cm. 5、现用最小分度为1mm 的米尺测量金属丝长度，如图所示，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度为________mm.在测量金属丝直径时，如果受条件限制，身边只有米尺1 把和圆柱形铅笔1 支．如何较准确地测量金属丝的直径？请简述测量方法： 6、图中给出的是利用游标卡尺测量某一物体长度时的示数，此示数应为________． 7、1)测量玻璃管内径时，应该用如图(甲)中游标卡尺的A、B、C 三部分的 ________部分来进行测量(填代号)． 2)图(乙)中玻璃管的内径d＝________mm. 8、一水平放置的圆盘绕过其圆心的竖直轴匀速转动，盘边缘上固定一竖直的挡光片．盘转动时挡光片从一光电数字计时器的光电门的狭缝中经过，如图甲所示．乙为光电数字计时器的示意图．光源A 中射出的光可照到B 中的接收器上，若A、B 间的光路被遮断，显示器C 上可显示出光线被遮住的时间． 挡光片的宽度用螺旋测微器测得，结果如图丙所示．圆盘直径用游标卡尺测得，结果如图丁所示，由图可知 (1)挡光片的宽度为________mm； (2)圆盘的直径为________cm； (3)若光电数字计时器所显示的时间为50.0ms，则圆盘转动的角速度为________弧度/秒(保留3 位有效数字)． 9、试读出下列螺旋测微器的读数（工作原理及读数方法与双缝干涉测波长中的测微目镜手轮的读数相同） 10、读出下列50 分度游标卡尺的示数。 11、用螺旋测微器测量一金属丝的直径如下图9 甲所示．该金属丝的直径是____ mm；用20 等分刻度的游标卡尺测一工件的长度如下图乙所示，则该工件 的长度是______ cm. 12、甲为20 分度游标卡尺的部分示意图，其读数为__________...
