SIMPACK上机建模指导VIP免费

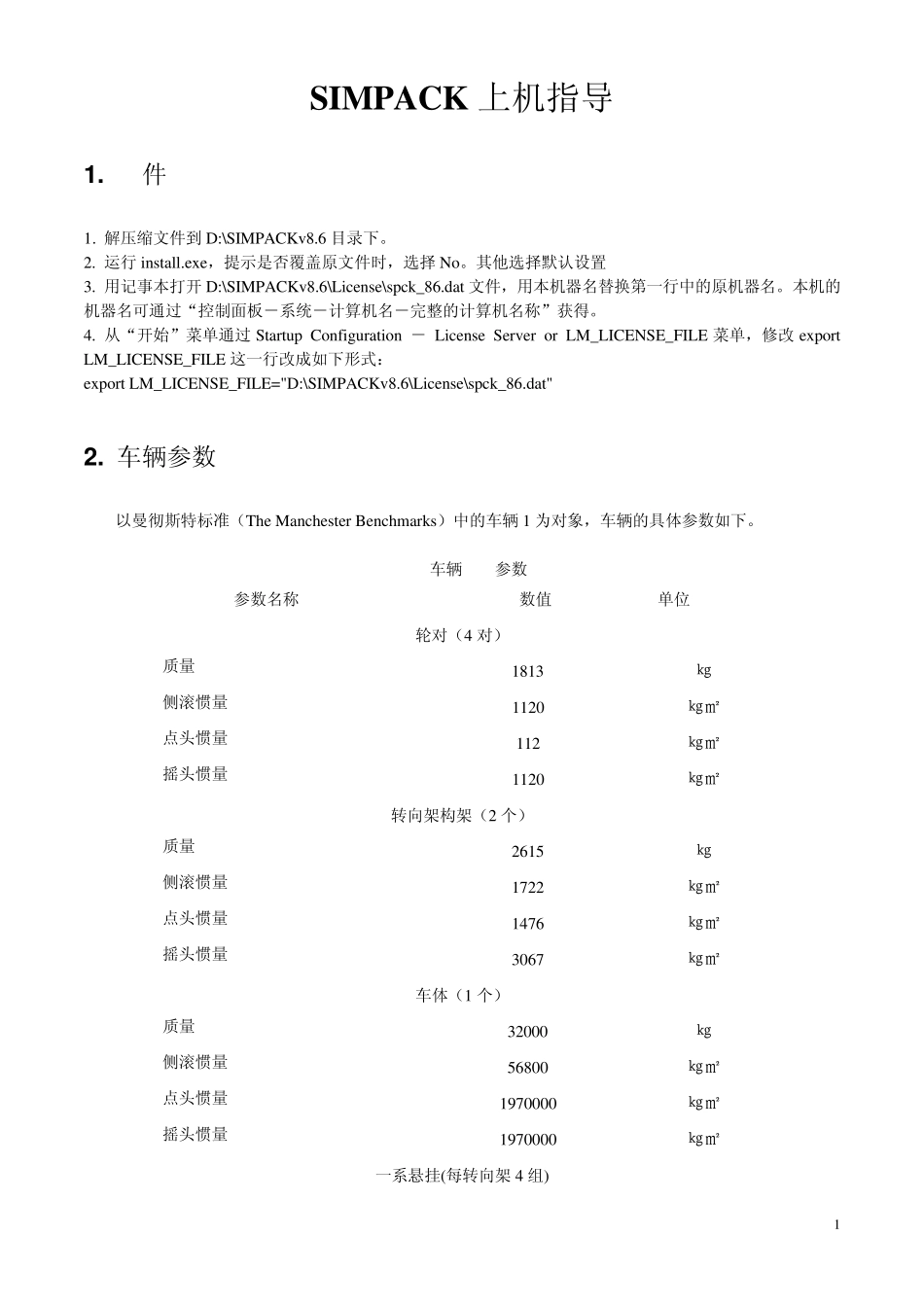

1 SIMPACK 上机指导 1. 软件安装 1. 解压缩文件到D:\SIMPACKv 8.6 目录下。 2. 运行install.ex e，提示是否覆盖原文件时，选择No。其他选择默认设置 3. 用记事本打开D:\SIMPACKv 8.6\License\spck_86.dat 文件，用本机器名替换第一行中的原机器名。本机的机器名可通过“控制面板－系统－计算机名－完整的计算机名称”获得。 4. 从“开始”菜单通过Startu p Configu ration － License Serv er or LM_LICENSE_FILE 菜单，修改 ex port LM_LICENSE_FILE 这一行改成如下形式： ex port LM_LICENSE_FILE="D:\SIMPACKv 8.6\License\spck_86.dat" 2. 车辆参数 以曼彻斯特标准（The Manchester Benchmarks）中的车辆 1 为对象，车辆的具体参数如下。 表 1车辆模型参数 参数名称 数值 单位 轮对（4 对） 质量 1813 ㎏ 侧滚惯量 1120 ㎏㎡ 点头惯量 112 ㎏㎡ 摇头惯量 1120 ㎏㎡ 转向架构架（2 个） 质量 2615 ㎏ 侧滚惯量 1722 ㎏㎡ 点头惯量 1476 ㎏㎡ 摇头惯量 3067 ㎏㎡ 车体（1 个） 质量 32000 ㎏ 侧滚惯量 56800 ㎏㎡ 点头惯量 1970000 ㎏㎡ 摇头惯量 1970000 ㎏㎡ 一系悬挂(每转向架 4 组) 2 纵向刚度 31391 kN/m 横向刚度 3884 kN/m 垂向刚度 1220 kN/m 纵向阻尼系数 15 kNs/m 横向阻尼系数 2 kNs/m 垂向阻尼系数 4 kNs/m 二系悬挂（每转向架2 组） 纵向刚度 160 kN/m 横向刚度 160 kN/m 垂向刚度 430 kN/m 横向阻尼系数 32 kNs/m 垂向阻尼系数 2 kNs/m 抗侧滚扭杆刚度 940 kNm/rad 牵引拉杆刚度 500 kN/m 牵引拉杆阻尼系数 25 kNs/m 备注：抗侧滚扭杆与牵引拉杆每个转向架1 个。 表 2 二系横向止挡对称特性表 0 25 30 35 40 45 50 55 60 65 /mm 0 0 0.60 1.76 3.73 6.87 11.58 17.17 29.2 230.0 /kN 表 3车辆尺寸及悬挂位置 参数及符号 数值（单位:mm） 车轮半径 r 460 车辆定距之半 x3 9500 转向架固定轴距之半 x1 1280 转向架重心距轨面高度h5 600 车体重心距轨面高度 1800 车体重心与车体中心的横向纵向偏距 0 一系悬挂纵向跨距之半（转向架中心）x1 1280 一系悬挂横向跨距之半 y1 1000 一系悬挂距轨面高度h1 460 二系悬挂纵向之半（车体中心）x3 9500 3 二系悬挂横向跨距之半 y 3 1000 二系悬挂距轨面高度 h 4 525 纵向牵引杆...
