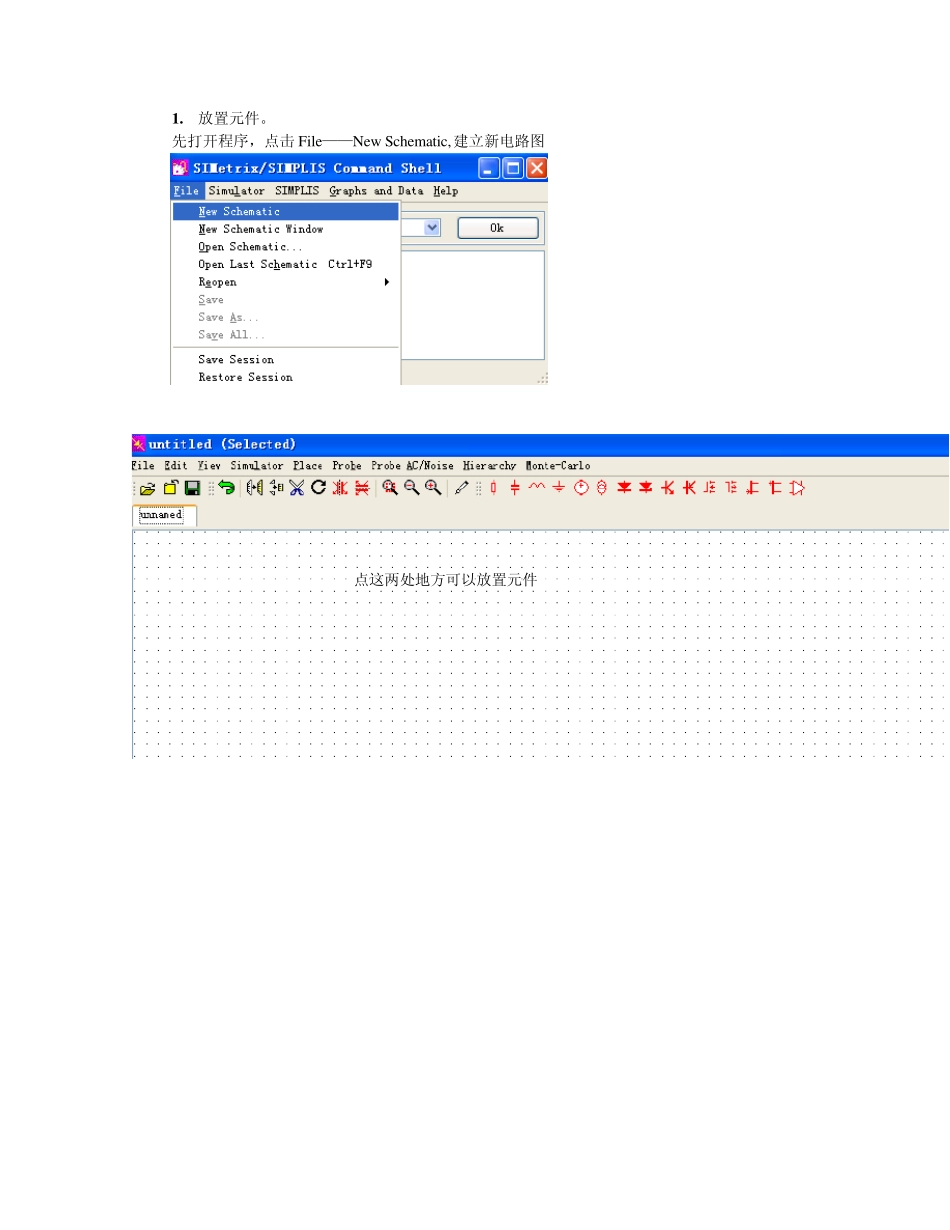

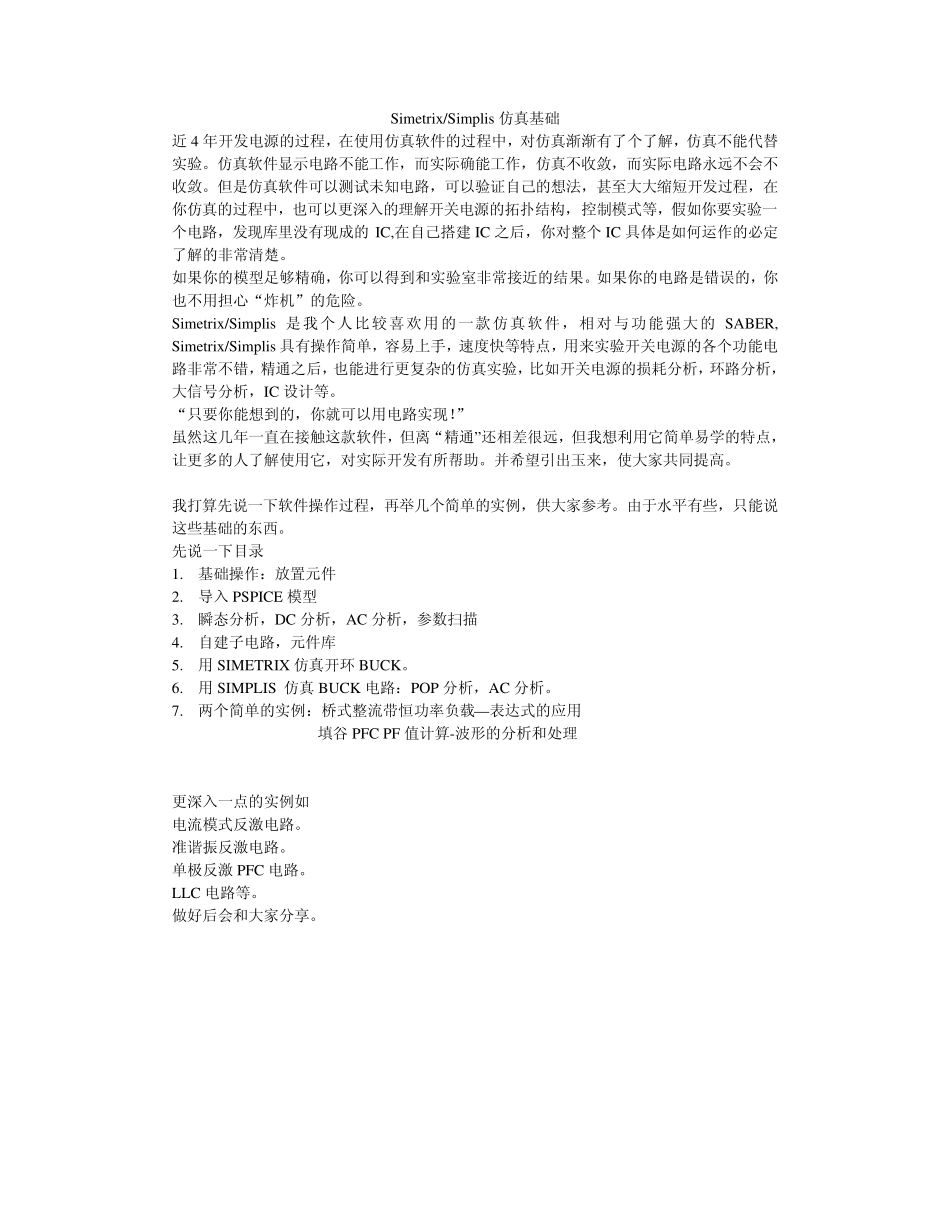

Simetrix/Simplis 仿真基础 近4 年开发电源的过程，在使用仿真软件的过程中，对仿真渐渐有了个了解，仿真不能代替实验。仿真软件显示电路不能工作，而实际确能工作，仿真不收敛，而实际电路永远不会不收敛。但是仿真软件可以测试未知电路，可以验证自己的想法，甚至大大缩短开发过程，在你仿真的过程中，也可以更深入的理解开关电源的拓扑结构，控制模式等，假如你要实验一个电路，发现库里没有现成的IC,在自己搭建IC 之后，你对整个IC 具体是如何运作的必定了解的非常清楚。 如果你的模型足够精确，你可以得到和实验室非常接近的结果。如果你的电路是错误的，你也不用担心“炸机”的危险。 Simetrix/Simplis 是我个人比较喜欢用的一款仿真软件，相对与功能强大的SABER, Simetrix/Simplis 具有操作简单，容易上手，速度快等特点，用来实验开关电源的各个功能电路非常不错，精通之后，也能进行更复杂的仿真实验，比如开关电源的损耗分析，环路分析，大信号分析，IC 设计等。 “只要你能想到的，你就可以用电路实现！” 虽然这几年一直在接触这款软件，但离“精通”还相差很远，但我想利用它简单易学的特点，让更多的人了解使用它，对实际开发有所帮助。并希望引出玉来，使大家共同提高。 我打算先说一下软件操作过程，再举几个简单的实例，供大家参考。由于水平有些，只能说这些基础的东西。 先说一下目录 1. 基础操作：放置元件 2. 导入PSPICE 模型 3. 瞬态分析，DC 分析，AC 分析，参数扫描 4. 自建子电路，元件库 5. 用SIMETRIX 仿真开环 BUCK。 6. 用SIMPLIS 仿真BUCK 电路：POP 分析，AC 分析。 7. 两个简单的实例：桥式整流带恒功率负载— 表达式的应用 填谷 PFC PF 值计算-波形的分析和处理 更深入一点的实例如 电流模式反激电路。 准谐振反激电路。 单极反激 PFC 电路。 LLC 电路等。 做好后会和大家分享。 1 . 放置元件。 先打开程序，点击File——New Schematic,建立新电路图 点这两处地方可以放置元件 基本的元件如DC 电源，波形发生器电源，分段源，受控源，电阻，电容，电感，变压器，MOS 管，三极管，二级管，稳压管，压控开关，地，电压探头，电流探头，运放等都能找的到，如上图，也可以从Place——From Model Library 菜单中找到更多的元件，如3842，TL431 等。 双击电路图中的通用元件，三极管,MOS 管等可以选择另外一个型号，如双击 Q2N2222 可以把 Q1 ...
