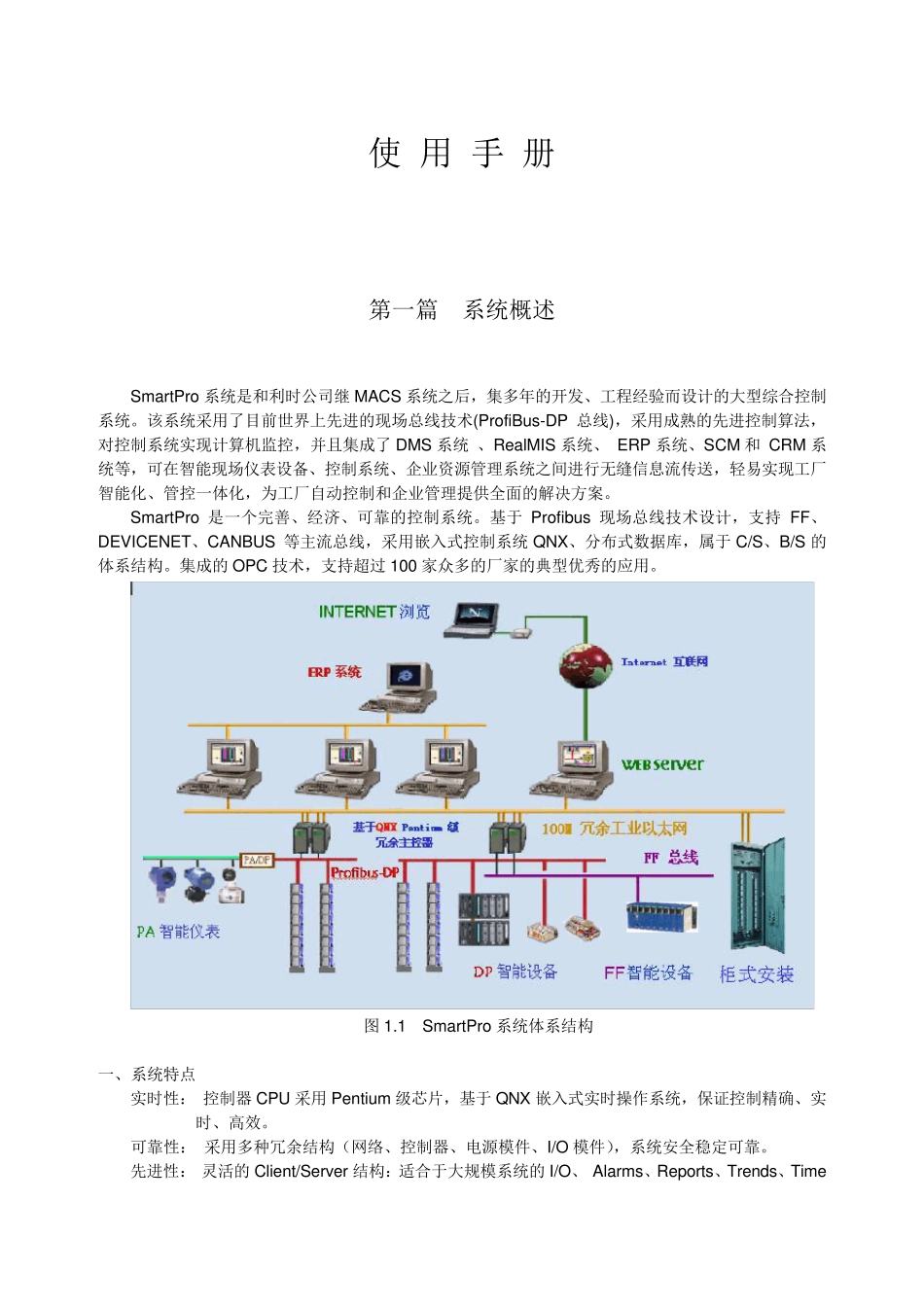

使 用 手 册 第一篇 系统概述 SmartPro 系统是和利时公司继MACS 系统之后，集多年的开发、工程经验而设计的大型综合控制系统。该系统采用了目前世界上先进的现场总线技术(ProfiBus-DP 总线)，采用成熟的先进控制算法，对控制系统实现计算机监控，并且集成了 DMS 系统 、RealMIS 系统、 ERP 系统、SCM 和 CRM 系统等，可在智能现场仪表设备、控制系统、企业资源管理系统之间进行无缝信息流传送，轻易实现工厂智能化、管控一体化，为工厂自动控制和企业管理提供全面的解决方案。 SmartPro 是一个完善、经济、可靠的控制系统。基于 Profibus 现场总线技术设计，支持 FF、DEVICENET、CANBUS 等主流总线，采用嵌入式控制系统QNX、分布式数据库，属于 C/S、B/S 的体系结构。集成的OPC 技术，支持超过100 家众多的厂家的典型优秀的应用。 图1.1 SmartPro 系统体系结构 一、系统特点 实时性： 控制器CPU 采用Pentium 级芯片，基于 QNX 嵌入式实时操作系统，保证控制精确、实时、高效。 可靠性： 采用多种冗余结构（网络、控制器、电源模 件 、I/O 模 件 ），系统安 全稳 定 可靠。 先进性： 灵 活 的Client/Server 结构：适 合于大规 模 系统的I/O、 Alarms、Reports、Trends、Time服务器可分布式设置；既保证数据的一致性,又可负荷均担；功能丰富的 HMI 人机界面，灵活强劲的控制软件，支持离线仿真。 经济性：现场总线的系统设计，有效节约整体项目投资，降低运行维护成本。 易用性：智能设备管理（故障诊断、精度校正、带电插拔），维护简单方便。 延续性：操作站采用通用系统平台，可跟随计算机水平不断提高而同步升级。 SmartPro 系统不仅拥有以上优点，更有其高效的可靠性设计： 1. 危险分散措施 过程I/O 单元采用的智能化设计方法，可有效地将部分控制或采集运算分散到各I/O 单元，降低主控单元的负担，提高可靠性。另一方面，一旦主控制器发生故障，各单元仍能完成基本的输入输出功能。如控制输出的自动保持功能，回路控制的独立执行等 2. 故障隔离措施 所有过程输入输出单元都采用可靠的光电隔离技术，使各单元之间和单元与上位机之间的 CPU 无任何电气联系，从而提高系统的抗干扰能力、可靠性和安全性。在同一单元的不同通道间及逻辑功能侧和现场信号侧，也提供了隔离措施，可消除由于现场地电位差对系统造成的损坏。 3. 迅速排除故障措施 现场控制站的所有单元上...
