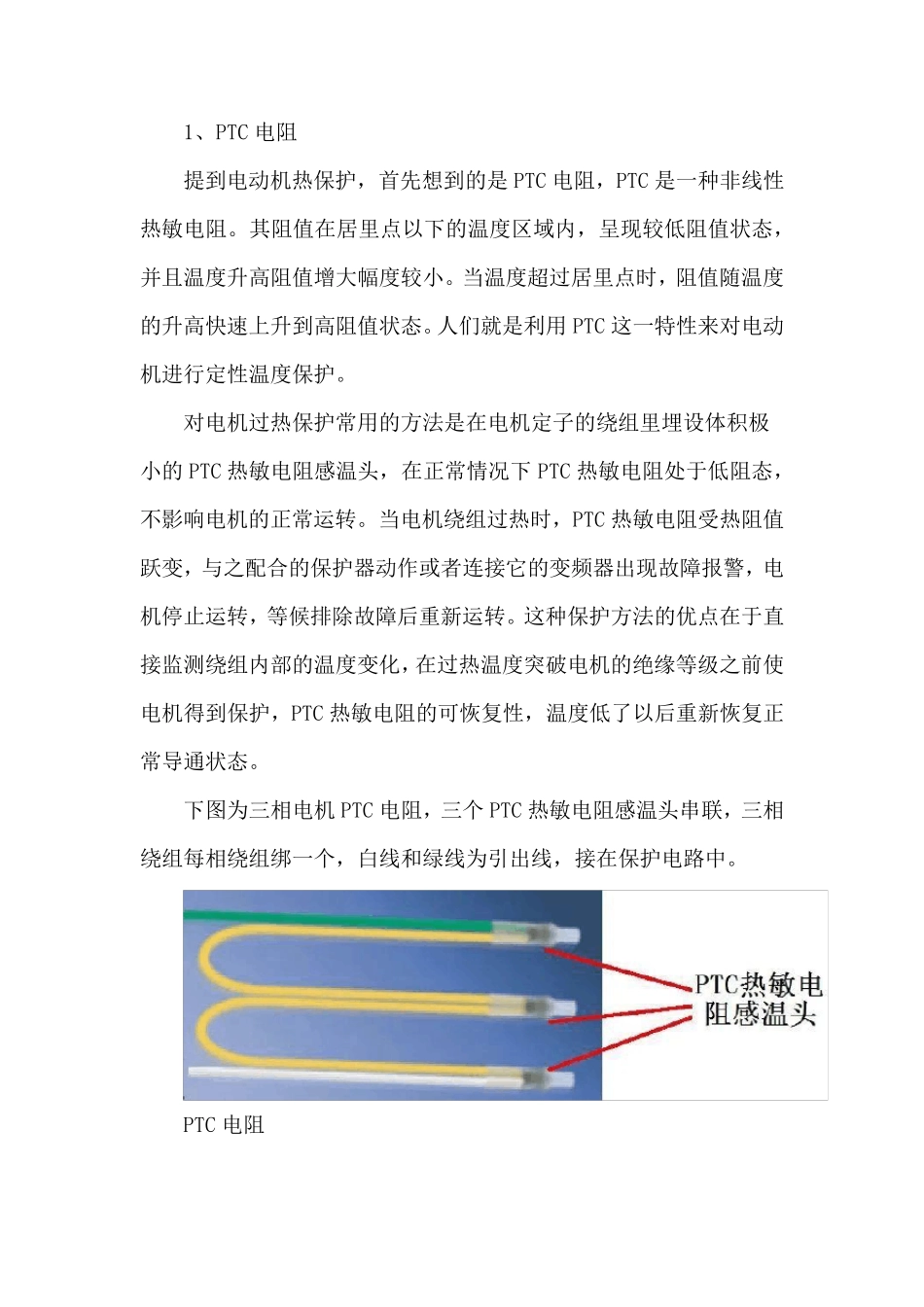

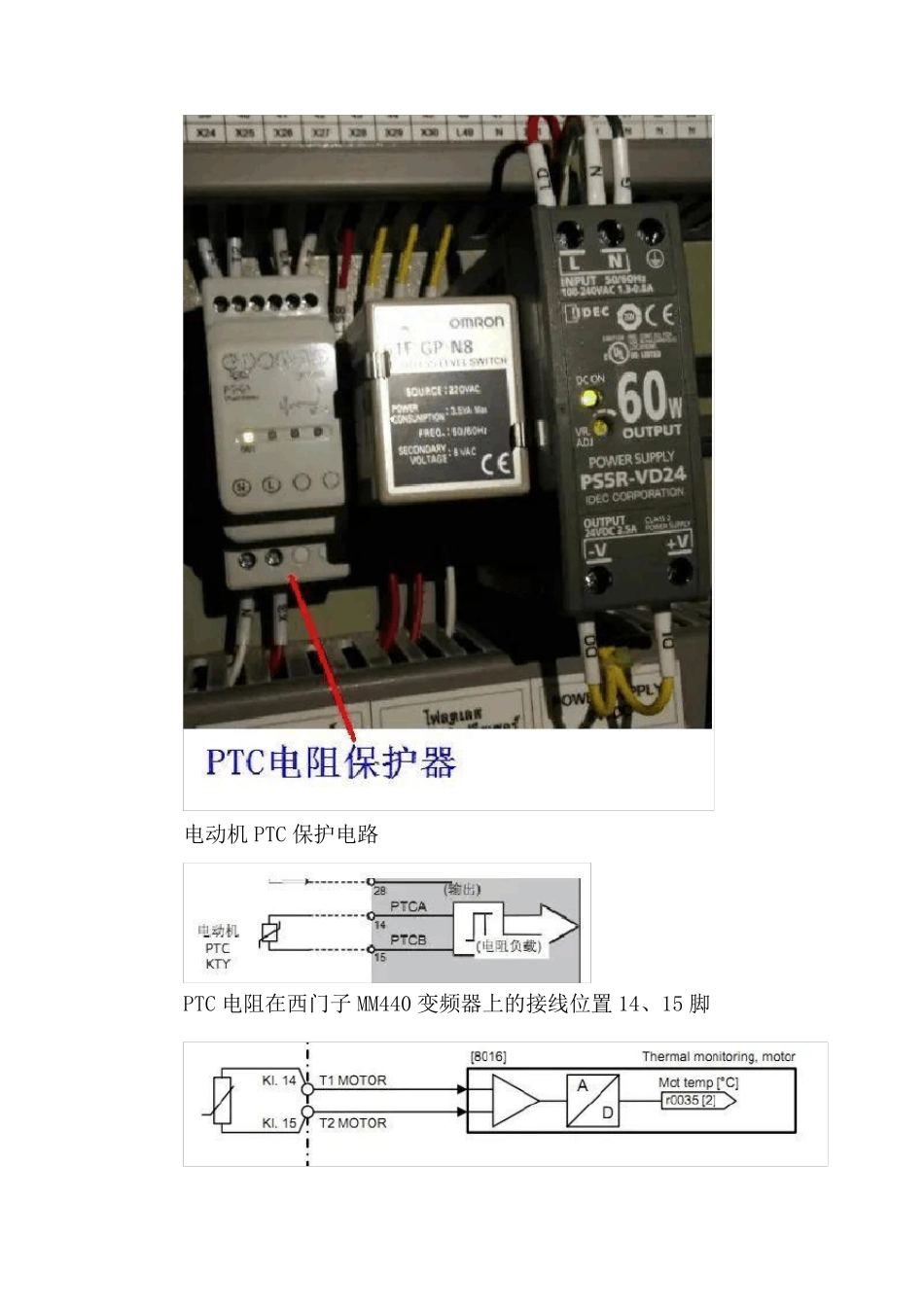

电机过热保护与绕组温度测量方法 1、PTC 电阻 提到电动机热保护，首先想到的是PTC 电阻，PTC 是一种非线性热敏电阻。其阻值在居里点以下的温度区域内，呈现较低阻值状态，并且温度升高阻值增大幅度较小。当温度超过居里点时，阻值随温度的升高快速上升到高阻值状态。人们就是利用PTC 这一特性来对电动机进行定性温度保护。 对电机过热保护常用的方法是在电机定子的绕组里埋设体积极小的PTC 热敏电阻感温头，在正常情况下PTC 热敏电阻处于低阻态，不影响电机的正常运转。当电机绕组过热时，PTC 热敏电阻受热阻值跃变，与之配合的保护器动作或者连接它的变频器出现故障报警，电机停止运转，等候排除故障后重新运转。这种保护方法的优点在于直接监测绕组内部的温度变化，在过热温度突破电机的绝缘等级之前使电机得到保护，PTC 热敏电阻的可恢复性，温度低了以后重新恢复正常导通状态。 下图为三相电机PTC 电阻，三个PTC 热敏电阻感温头串联，三相绕组每相绕组绑一个，白线和绿线为引出线，接在保护电路中。 PTC 电阻 电动机PTC 保护电路 PTC 电阻在西门子MM440 变频器上的接线位置14、15 脚 PTC 电阻在西门子G120 变频器上的接线位置14、15 脚 2、Pt100 电阻 1）Pt100 是铂热电阻，简称Pt100 铂电阻，它的阻值会随着温度的变化而改变。Pt 后的100 即表示它在0℃时阻值为100 欧姆，在100℃时它的阻值约为138.5 欧姆。它的工业原理：当Pt100 在0 摄氏度的时候它的阻值为100 欧姆，它的的阻值会随着温度上升它的阻值是成匀速增长。通过这一特性，用Pt100 检测温度信号，通过温度显示仪将温度显示出来。 用Pt100 放在电机绕组端部及轴承部位测量绕组及轴承温度。温度巡检仪通过Pt100 可以测量温度并对绕组温度过高提供保护。 3 线Pt100 铂热电阻 带有双Pt100 轴承测温的变频电机 2）Pt100 出线 a、二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻R，R 大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合。 b、三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。 c、四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把...
