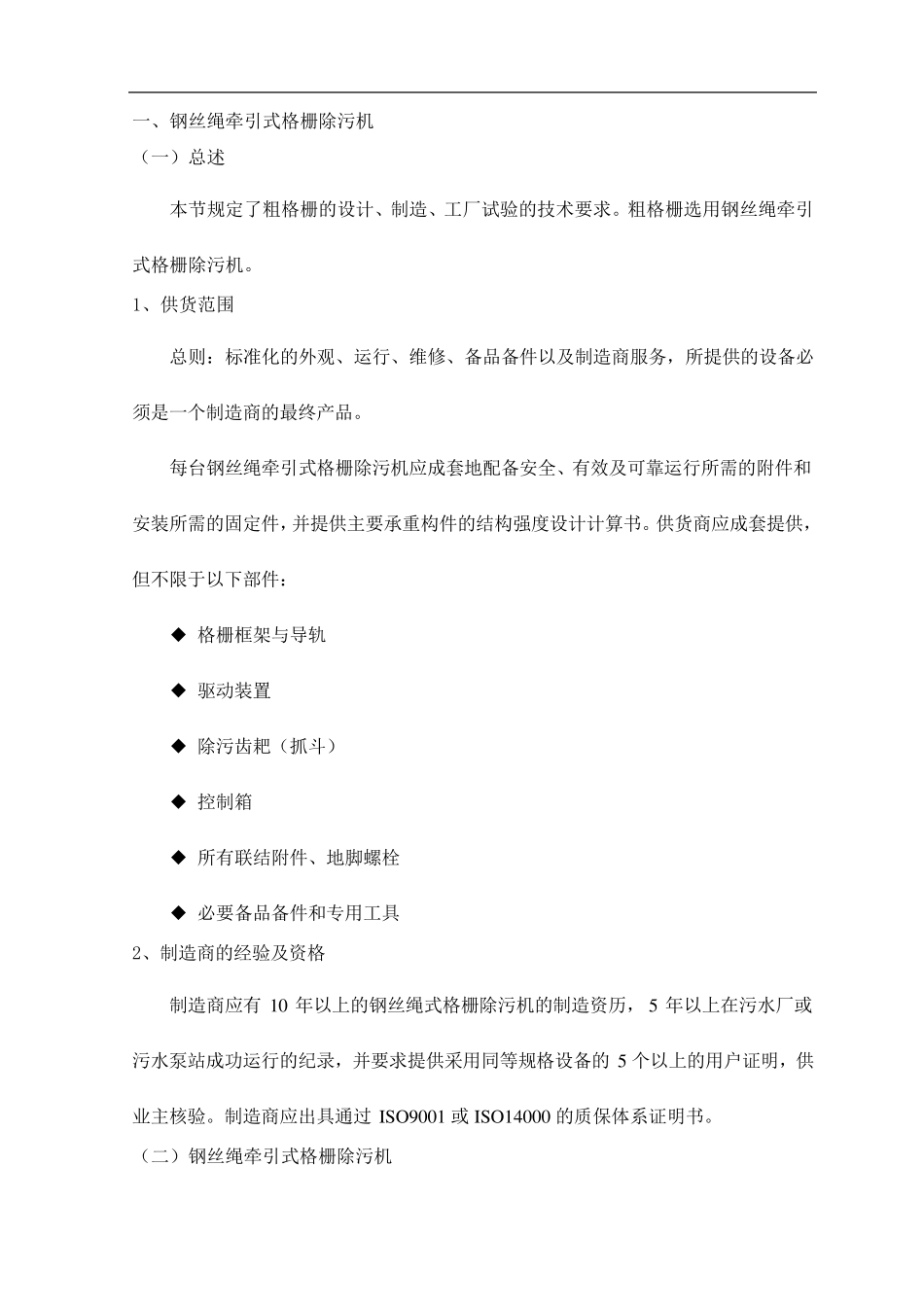

一、钢丝绳牵引式格栅除污机 （一）总述 本节规定了粗格栅的设计、制造、工厂试验的技术要求。粗格栅选用钢丝绳牵引式格栅除污机。 1、供货范围 总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。 每台钢丝绳牵引式格栅除污机应成套地配备安全、有效及可靠运行所需的附件和安装所需的固定件，并提供主要承重构件的结构强度设计计算书。供货商应成套提供，但不限于以下部件： ◆ 格栅框架与导轨 ◆ 驱动装置 ◆ 除污齿耙（抓斗） ◆ 控制箱 ◆ 所有联结附件、地脚螺栓 ◆ 必要备品备件和专用工具 2、制造商的经验及资格 制造商应有10 年以上的钢丝绳式格栅除污机的制造资历，5 年以上在污水厂或污水泵站成功运行的纪录，并要求提供采用同等规格设备的5 个以上的用户证明，供业主核验。制造商应出具通过ISO9001 或ISO14000 的质保体系证明书。 （二）钢丝绳牵引式格栅除污机 1、一般描述 ◆ 主机是三索牵引操纵的条形格栅除污机，能够全自动的机械清除由栅条拦截的各种悬浮物。 ◆ 除污机的清污装置（抓斗）由三根钢丝绳牵引控制，其中两根用于清污装置的升降，一根用于清污装置的张开与闭合。 ◆ 除污系统配套设备主要有输送设备（皮带输送机）。该设备应设计成与主机协调工作的一体化的装置。 2、钢丝绳牵引式格栅除污机技术要求 ◆ 格栅除污机应适用于原生污水，格栅间距、安装倾角，栅片长度应与所列渠道深及水深相适宜，齿耙宽度与所列格栅宽度相配，所有除污机栅条截面不小于10毫米×50 毫米（栅条宽×厚）。 ◆ 格栅除污机应用间距相等的垂直栅条，并在栅条上采用三索钢丝绳牵引耙斗进行除污。 ◆ 格栅除污机应能在渠道的整个深度耙污。 ◆ 正常情况下格栅除污机间歇运行，但必要时应能连续24 小时运行，耙污机构在中断后一旦恢复运行时，耙污机构应能在完全阻塞的格栅上去除积聚的栅渣，格栅除污机设计强度应能承受栅前最大水深和格栅安装渠道进口闸们开启瞬间最大的水位差。 ◆ 格栅支架的总体尺寸应允许固定在混凝土水渠的侧边。格栅支架两侧应拆卸方便，格栅的安装应使渠道内的污水全部流经栅格，并在水渠两侧无死角。 ◆ 栅条及支架应能承受大量漂浮物体的荷载，在栅前最大水深和格栅安装渠道进口闸门开启瞬间最大的水位差的条件下，耙污机构的运行应无明显偏移、损伤或变形。 ◆ 拦污挡板：拦污挡板的设计应允许齿耙在运行时万一下...
