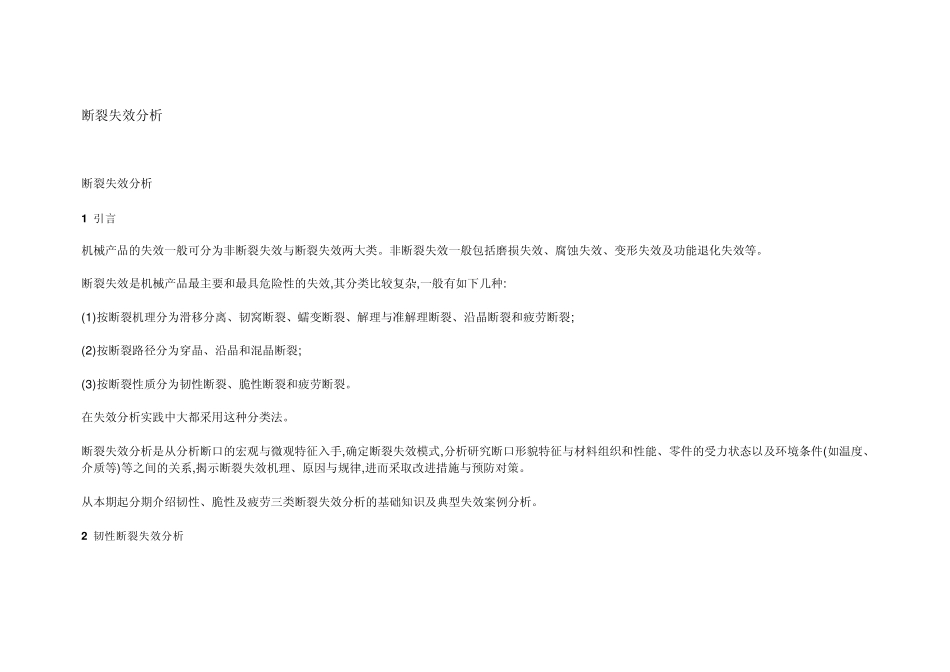

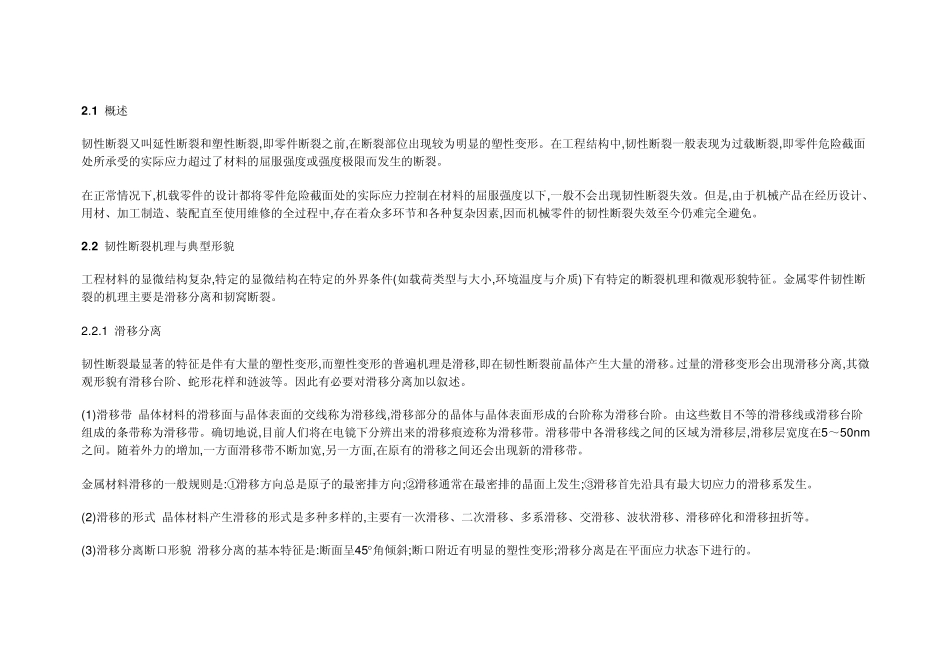

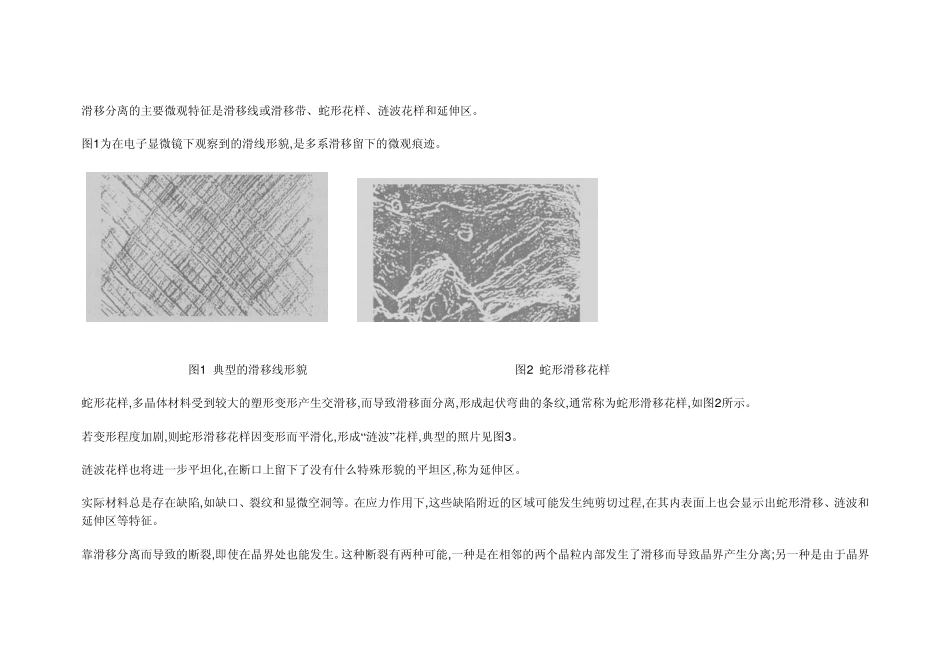

断裂失效分析 断裂失效分析 1 引言 机械产品的失效一般可分为非断裂失效与断裂失效两大类。非断裂失效一般包括磨损失效、腐蚀失效、变形失效及功能退化失效等。 断裂失效是机械产品最主要和最具危险性的失效,其分类比较复杂,一般有如下几种: (1)按断裂机理分为滑移分离、韧窝断裂、蠕变断裂、解理与准解理断裂、沿晶断裂和疲劳断裂; (2)按断裂路径分为穿晶、沿晶和混晶断裂; (3)按断裂性质分为韧性断裂、脆性断裂和疲劳断裂。 在失效分析实践中大都采用这种分类法。 断裂失效分析是从分析断口的宏观与微观特征入手,确定断裂失效模式,分析研究断口形貌特征与材料组织和性能、零件的受力状态以及环境条件(如温度、介质等)等之间的关系,揭示断裂失效机理、原因与规律,进而采取改进措施与预防对策。 从本期起分期介绍韧性、脆性及疲劳三类断裂失效分析的基础知识及典型失效案例分析。 2 韧性断裂失效分析 2.1 概述 韧性断裂又叫延性断裂和塑性断裂,即零件断裂之前,在断裂部位出现较为明显的塑性变形。在工程结构中,韧性断裂一般表现为过载断裂,即零件危险截面处所承受的实际应力超过了材料的屈服强度或强度极限而发生的断裂。 在正常情况下,机载零件的设计都将零件危险截面处的实际应力控制在材料的屈服强度以下,一般不会出现韧性断裂失效。但是,由于机械产品在经历设计、用材、加工制造、装配直至使用维修的全过程中,存在着众多环节和各种复杂因素,因而机械零件的韧性断裂失效至今仍难完全避免。 2.2 韧性断裂机理与典型形貌 工程材料的显微结构复杂,特定的显微结构在特定的外界条件(如载荷类型与大小,环境温度与介质)下有特定的断裂机理和微观形貌特征。金属零件韧性断裂的机理主要是滑移分离和韧窝断裂。 2.2.1 滑移分离 韧性断裂最显著的特征是伴有大量的塑性变形,而塑性变形的普遍机理是滑移,即在韧性断裂前晶体产生大量的滑移。过量的滑移变形会出现滑移分离,其微观形貌有滑移台阶、蛇形花样和涟波等。因此有必要对滑移分离加以叙述。 (1)滑移带 晶体材料的滑移面与晶体表面的交线称为滑移线,滑移部分的晶体与晶体表面形成的台阶称为滑移台阶。由这些数目不等的滑移线或滑移台阶组成的条带称为滑移带。确切地说,目前人们将在电镜下分辨出来的滑移痕迹称为滑移带。滑移带中各滑移线之间的区域为滑移层,滑移层宽度在5～50nm之间。随着外力的增加,一方面滑移带不断加宽,另一方面,在原有的滑移之间还会出现新的滑移带。 金...
