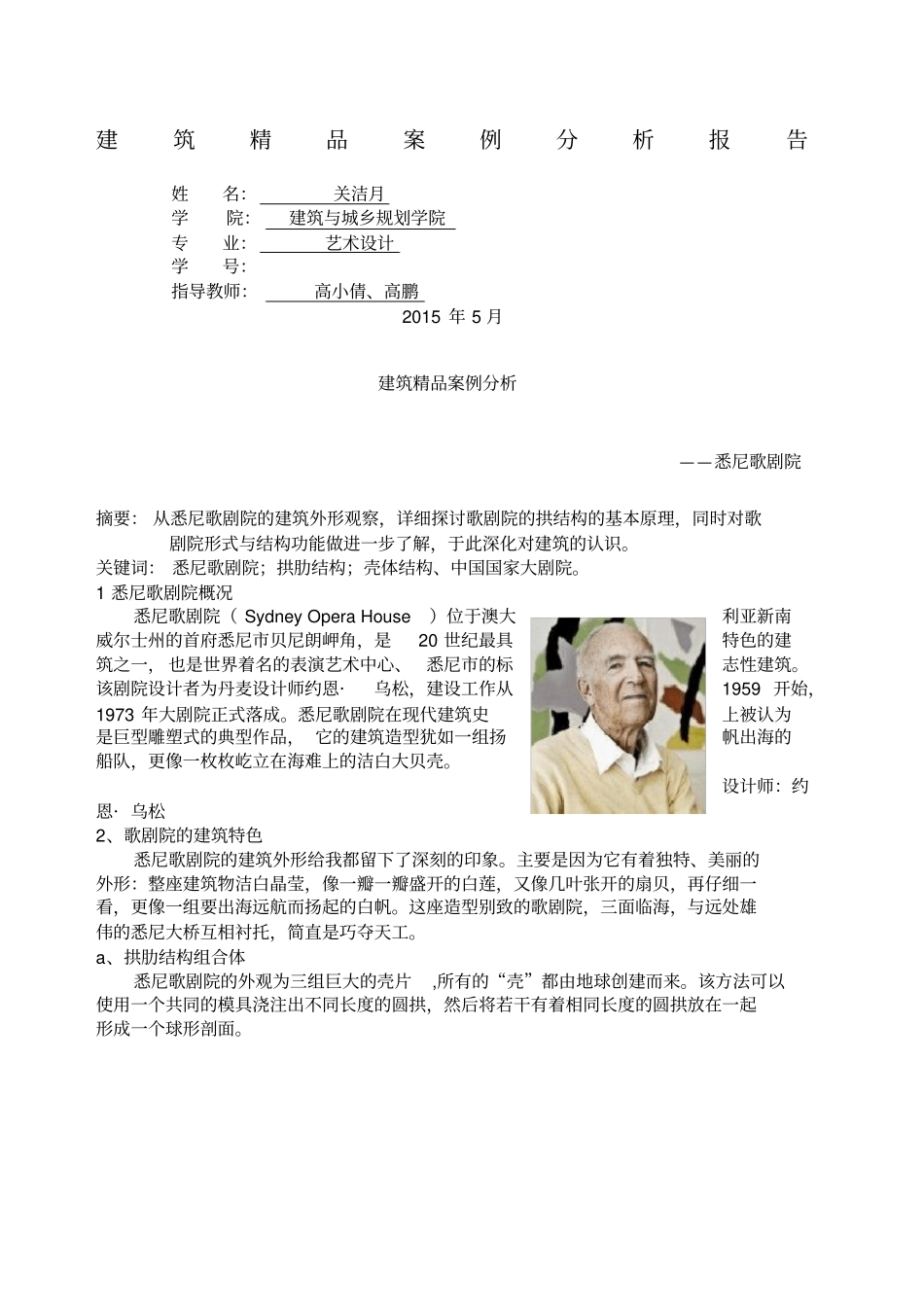

建筑精品案例分析报告姓名:关洁月学院:建筑与城乡规划学院专业:艺术设计学号:指导教师:高小倩、高鹏2015 年 5 月建筑精品案例分析——悉尼歌剧院摘要: 从悉尼歌剧院的建筑外形观察,详细探讨歌剧院的拱结构的基本原理,同时对歌剧院形式与结构功能做进一步了解,于此深化对建筑的认识。关键词: 悉尼歌剧院;拱肋结构;壳体结构、中国国家大剧院。1 悉尼歌剧院概况悉尼歌剧院( Sydney Opera House )位于澳大利亚新南威尔士州的首府悉尼市贝尼朗岬角,是20 世纪最具特色的建筑之一, 也是世界着名的表演艺术中心、悉尼市的标志性建筑。该剧院设计者为丹麦设计师约恩·乌松,建设工作从1959 开始,1973 年大剧院正式落成。悉尼歌剧院在现代建筑史上被认为是巨型雕塑式的典型作品, 它的建筑造型犹如一组扬帆出海的船队,更像一枚枚屹立在海难上的洁白大贝壳。设计师:约恩· 乌松2、歌剧院的建筑特色悉尼歌剧院的建筑外形给我都留下了深刻的印象。主要是因为它有着独特、美丽的外形:整座建筑物洁白晶莹,像一瓣一瓣盛开的白莲,又像几叶张开的扇贝,再仔细一看,更像一组要出海远航而扬起的白帆。这座造型别致的歌剧院,三面临海,与远处雄伟的悉尼大桥互相衬托,简直是巧夺天工。a、拱肋结构组合体悉尼歌剧院的外观为三组巨大的壳片,所有的“壳”都由地球创建而来。该方法可以使用一个共同的模具浇注出不同长度的圆拱,然后将若干有着相同长度的圆拱放在一起形成一个球形剖面。谢谢观赏谢谢观赏球体模型小壳片壳体歌剧院屋顶壳体悉尼歌剧院使用了创新的调节型弯曲钢铁桁构梁来支撑不同的屋顶; 使用了折合式的混凝土结构墙,它像一个弯曲了的屏风一样,利用折合多层的结构来支撑屋顶,每一层的折合便如一个拱门一样,这样的弯曲度能承重亦不破坏原有设计外型。这些“壳”被定义为由一系列的混凝土构件组成的排骨支撑起来的抛物线。我们通过对悉尼歌剧院的结构分析可以知道歌剧院总体上属于拱的大跨度结构体系,而非表面上所显示的壳结构体系。悉尼歌剧院在外观整体上看,是由十对壳体组成的3 组白色壳状屋顶,两个剧院占用两组大的壳体,另外一组小壳体为餐厅,其中歌剧厅、音乐厅与休息厅并排而立,各由四块巨大的壳状屋顶覆盖,这些壳状屋顶依次排列,前三个一个盖着一个,面向海湾依抱,最后一个则背向海湾侍立。歌剧院的单个壳体之间的组合是其屋顶的基本组成成分。3 组白色壳状屋顶壳顶组合示意图从建筑师自身的角...
