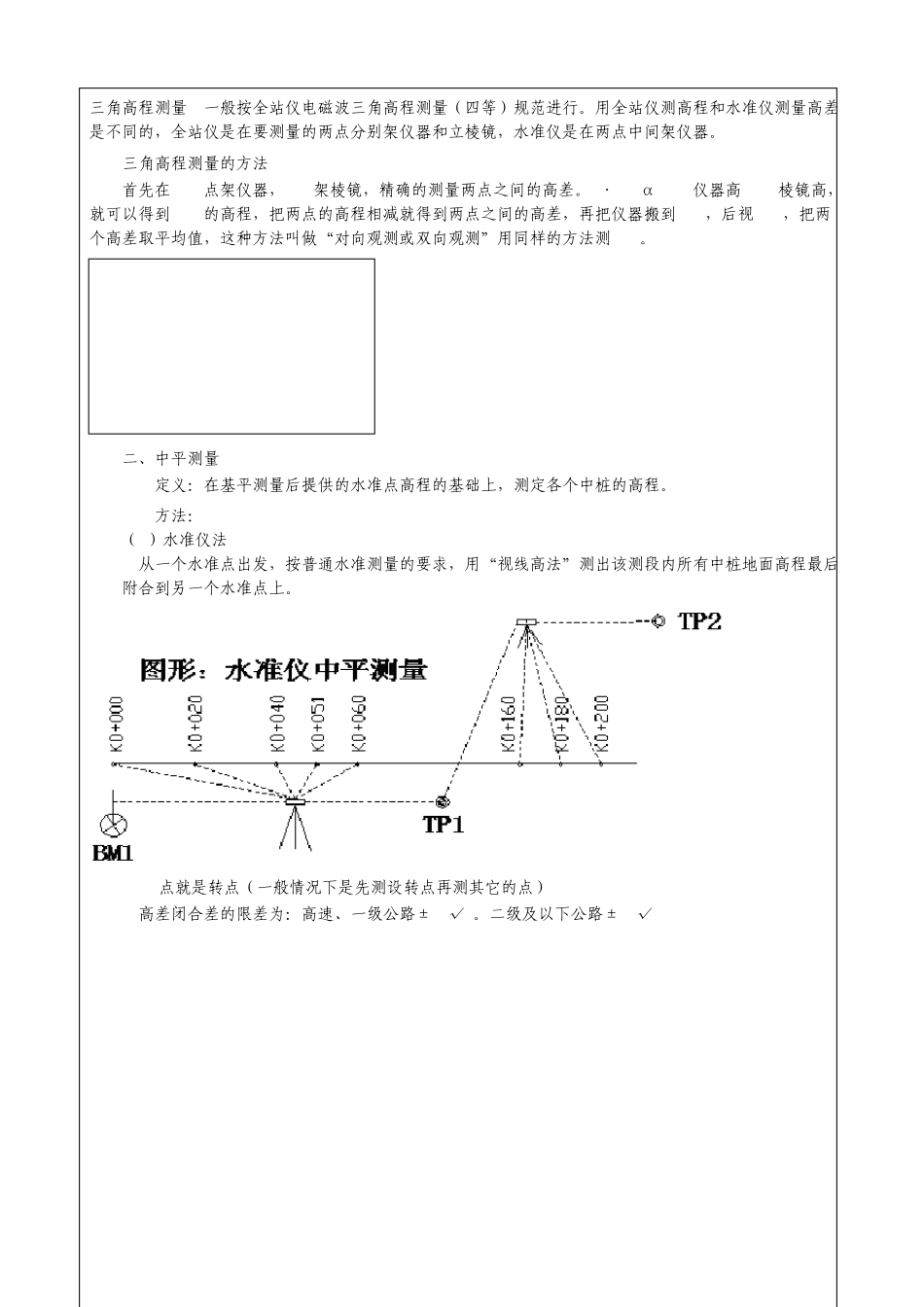

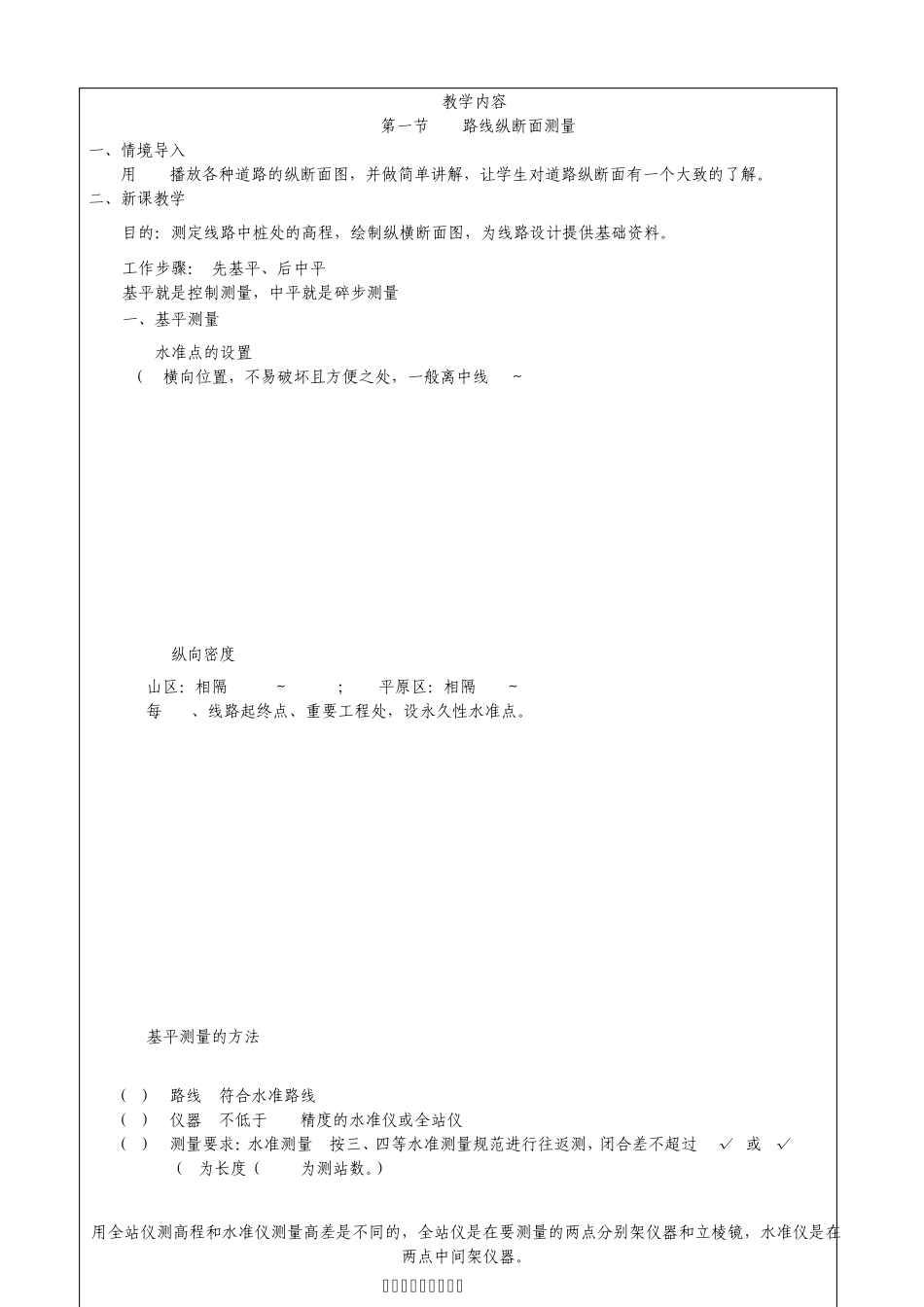

教 师 授 课 教 案 课程名称： 公路工程测量 2 0 1 3 年至2 0 1 4 年第二学期第 次课 班级：13-1、13-2、13-3、13-4、13-5 编制日期：2 0 1 4 年 月 日 教学单元（章节） 第十章 路线纵、横断面测量 目的要求 1、了解纵断面测量的任务。 2、掌握基平测量的方法。 3、掌握中平测量的原理及方法。 4、了解纵断面图的绘制方法。 知识要点 1、基平测量。 2、中平测量。 3、纵断面绘图 技能要点 分析问题能力 教学步骤 叙述基平测量的工作过程及精度要求，讲解实施中平（纵断面）测量的方法以及纵断面图的绘制。使学生对道路纵断面及其测量方法有个宏观的了解。 教具及教学手段 仪器构造及使用采用实物加演示的教学方法，其它采用多媒体课件教学。 作业布置情况 4题 教学反思 授课教师： 谢艳 授课日期：2 0 1 4 年 月 日 教学内容 第一节 路线纵断面测量 一、情境导入 用 PPT播放各种道路的纵断面图，并做简单讲解，让学生对道路纵断面有一个大致的了解。 二、新课教学 目的：测定线路中桩处的高程，绘制纵横断面图，为线路设计提供基础资料。 工作步骤："先基平、后中平" 基平就是控制测量，中平就是碎步测量 一、基平测量 1.水准点的设臵 （1)横向位臵，不易破坏且方便之处，一般离中线 50～100m (2)纵向密度 山区：相隔 0.5km～1km ； 平原区：相隔 1km～2km 每 5km、线路起终点、重要工程处，设永久性水准点。 2.基平测量的方法 （1） 路线--符合水准路线 （2） 仪器--不低于 DS3精度的水准仪或全站仪 （3） 测量要求：水准测量--按三、四等水准测量规范进行往返测，闭合差不超过20√L或 6√n (mm)L（L为长度（km)n为测站数。） 用全站仪测高程和水准仪测量高差是不同的，全站仪是在要测量的两点分别架仪器和立棱镜，水准仪是在两点中间架仪器。 三角高程测量的方法 三角高程测量--一般按全站仪电磁波三角高程测量（四等）规范进行。用全站仪测高程和水准仪测量高差是不同的，全站仪是在要测量的两点分别架仪器和立棱镜，水准仪是在两点中间架仪器。 三角高程测量的方法 首先在 BM1点架仪器，BM2架棱镜，精确的测量两点之间的高差。D〃tanα+BM1仪器高-BM2棱镜高，就可以得到 BM2的高程，把两点的高程相减就得到两点之间的高差，再把仪器搬到 BM2，后视 BM1，把两 个高差取平均值，这种方法叫做“对向观测或双向观测”用同样的方法测 BM3。 ...
