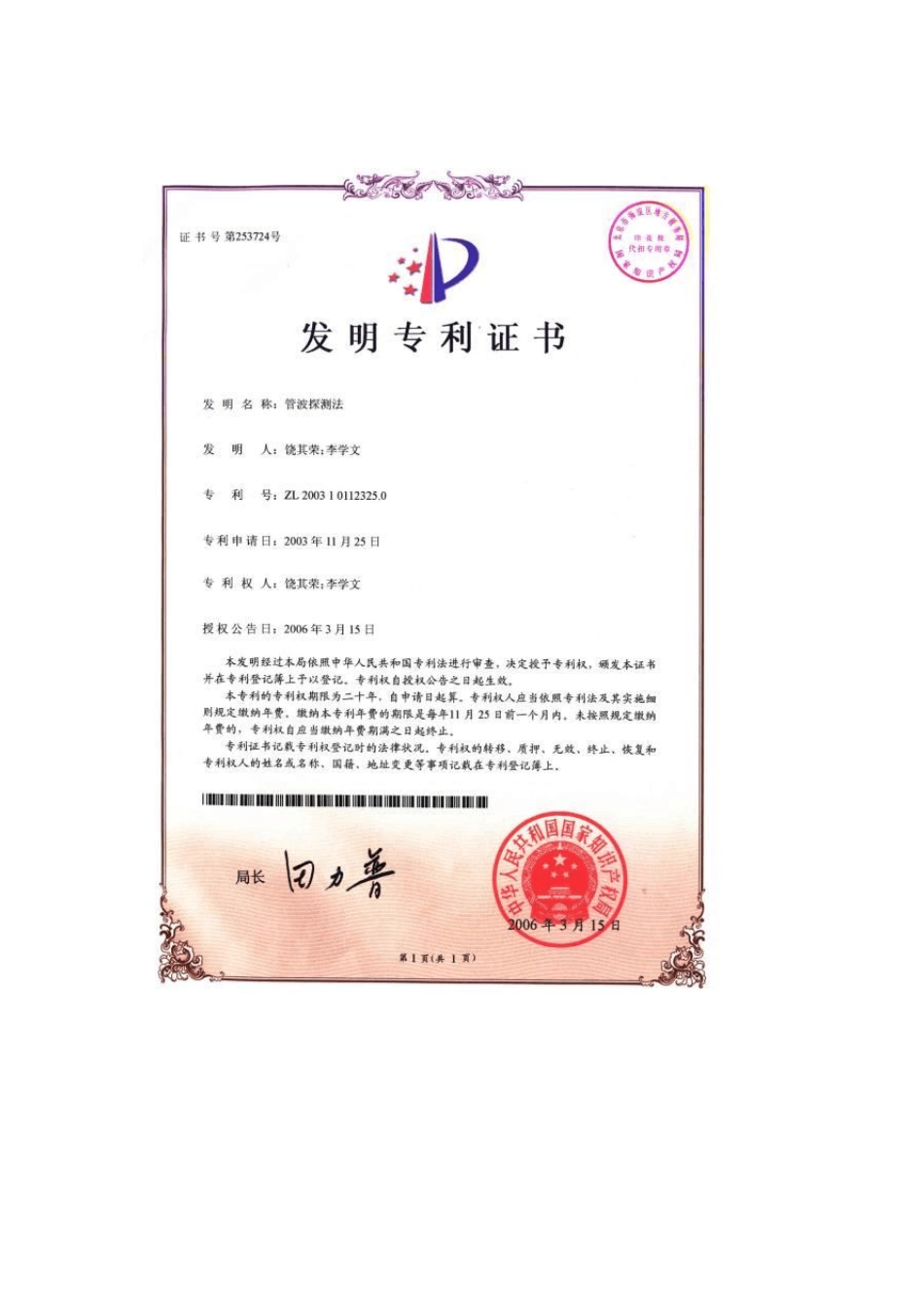

国家发明专利、自主知识产权 广东省建设行业科技成果推广项目 管 波 探 测 法 工程应用典型实例 2 0 1 0 年 4 月 管波探测法及其应用实例 饶其荣[1] 李学文[1] （1、广东省地质物探工程勘察院，广州，510800） [摘要] 本文对管波探测法的主要用途、基本原理、异常特征及其解释进行了介绍，通过多年的实践论证了其在探测岩溶方面的作用。并重点阐述了，管波探测法在桩位岩溶探测方面具有其他勘察方法无法比拟的优势。文中还举例论述了管波探测法在滑坡勘察中的应用情况。 [关键词] 管波探测法，桩位，岩溶探测，持力层，完整性，滑动面 管波探测法是一种孔中物探方法，由饶其荣、李学文在长期从事岩溶勘察的工作实践中发明，于2003 年申请、2006 年获得国家发明专利（专利号：ZL200310112325.0）[1]，2007 年被广东省建设厅列入“广东省建设行业科技成果推广项目”。 2004 年，广东省地质勘查局地质科学研究基金资助了“管波探测法应用研究”项目，项目开展了管波探测的理论、管波对不良地质体的探测有效性、有效探测半径和技术方法的研究[2]。“管波探测法应用研究”项目，获2006 年度广东省地质勘查局地质科技成果一等奖，2006 年度广东省科技成果二等奖。 1、管波探测法简介 1.1 主要用途 1）管波探测法主要用于岩溶探测（包括溶洞探测、裂隙探测、软弱层探测等）。特别适用于大口径嵌岩桩桩位的岩溶探测。 灰岩地区，岩溶发育，存在溶洞、溶蚀、裂隙、软弱夹层等不良地质现象。 嵌岩桩桩端的承载力大，对持力岩层的完整性要求高，特别是采用单桩单柱基础时，更是如此。 根据《岩土工程勘察规范》（GB50021-2001）的要求，在岩溶发育地区，当采用大直径嵌岩桩时，应进行专门的桩基岩溶勘察，岩溶勘察宜采用工程地质测绘和调查、物探、钻探等多种手段结合的方式进行，勘察点应逐桩布置，勘探深度应不小于（桩）底面以下桩径的3 倍并不小于5 米，当相邻桩底的基岩起伏较大时应适当加深。 图1 管波探测法的测试装置 管波探测法有效探测半径约1.0 米，可分辨大于0.3 米的孔旁溶洞，对溶洞的定位误差小于0.3 米，具有非常高的垂向探测精度[2]。 管波探测法是通过在桩位中心的一个勘察钻孔中进行探测，即可快速探明桩位范围内的岩溶、软弱夹层及裂隙带的发育和分布情况，评价嵌岩桩持力层的完整性，为桩基设计提供直接依据，并可指导基桩施工。 2）管波探测法还应用于滑坡体的滑动面探测。 基岩（特别...
