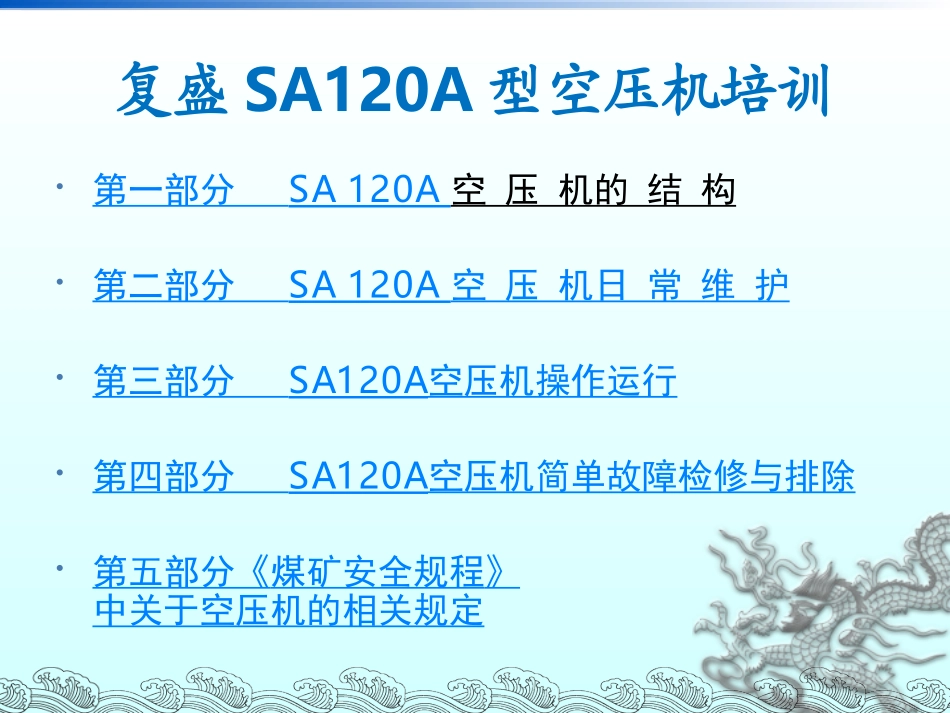

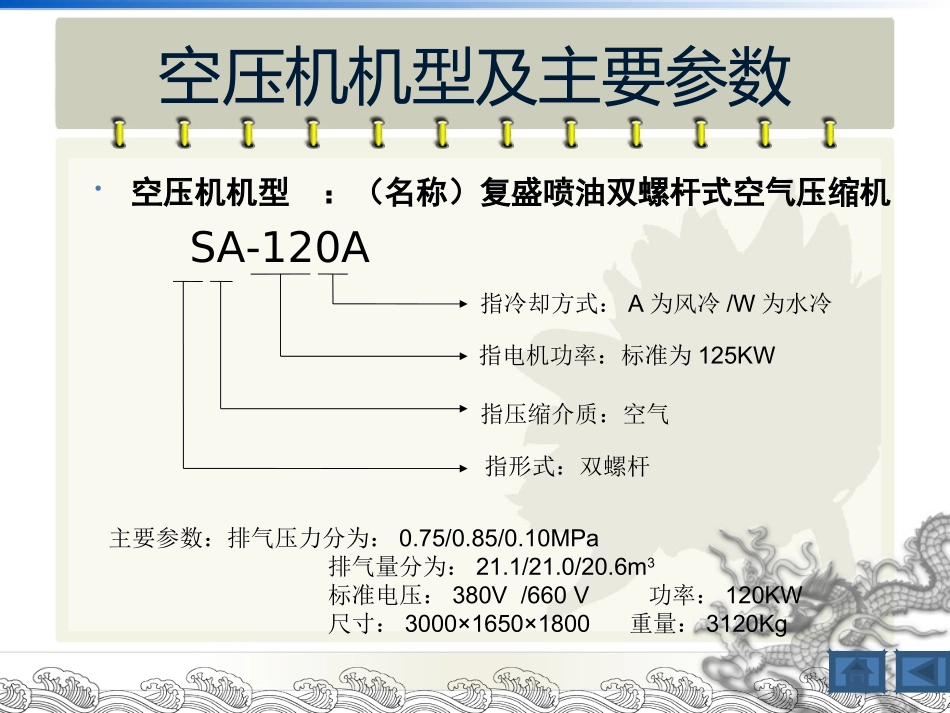

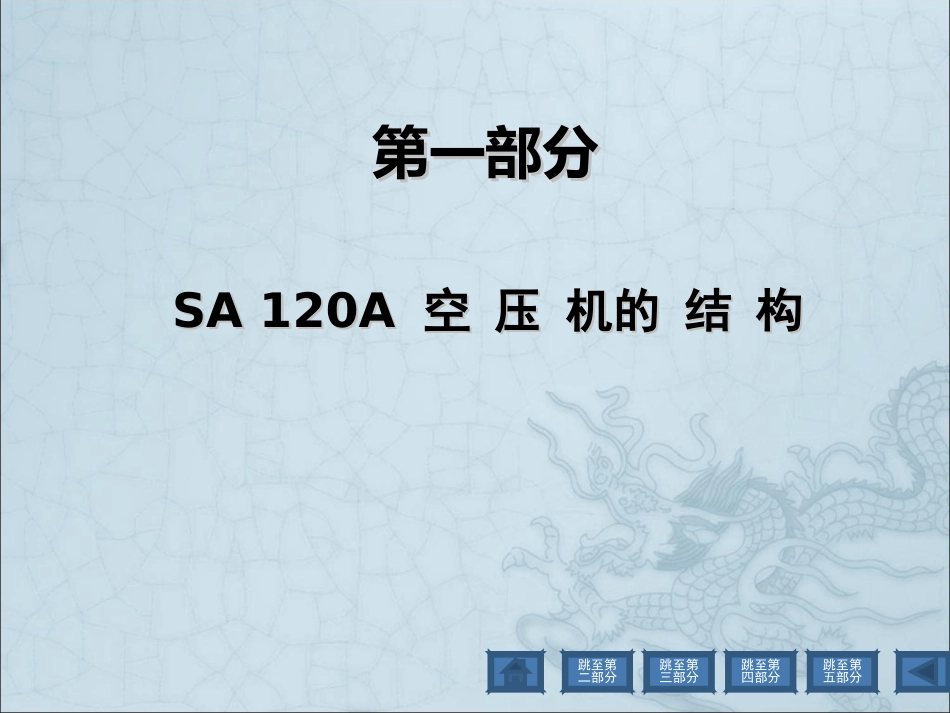

复盛SA120A型空压机培训第一部分SA120A空压机的结构第二部分SA120A空压机日常维护第三部分SA120A空压机操作运行第四部分SA120A空压机简单故障检修与排除第五部分《煤矿安全规程》中关于空压机的相关规定跳至第二部分跳至第五部分跳至第四部分跳至第三部分第一部分第一部分SA120ASA120A空压机的结构空压机的结构空压机机型及主要参数空压机机型：（名称）复盛喷油双螺杆式空气压缩机SA-120A指冷却方式：A为风冷/W为水冷指电机功率：标准为125KW指压缩介质：空气指形式：双螺杆主要参数：排气压力分为：0.75/0.85/0.10MPa排气量分为：21.1/21.0/20.6m3标准电压：380V/660V功率：120KW尺寸：3000×1650×1800重量：3120Kg空压机外观操作面板各种安全提示标签日常操作说明紧急停车/复位按钮启动/停止按钮显示屏及设置按钮指示灯日常运行流程图及保养故障指示灯空气滤清器组立空滤组立外壳空滤压差开关进气导管（软材）•空气滤清器组立由：进气口、外壳、空滤芯、压差开关及进气导管组成!•空滤安装在空滤壳体里面，起空气初级过滤作用，寿命一般为500小时左右，可根据保养时间指示或空滤压差开关动作指示来进行更换！•进气导管采用软材质，减小进气振动对其的损害！进气口及过滤网进气阀组立进气导管（来自空滤组立）进气阀片转轴伺服气缸反比例调节阀泄放口（来自泄放电磁阀•进气阀采用赫尔比格，具有节能、高效、维修率极低等优点！•原理：由伺服气缸控制进气阀片转轴的转动，来实现进气阀的打开和关闭，而伺服气缸是由反比例调节阀来控制其行程，以达到对进气阀的控制的！•进气阀留有泄放口，泄放电磁阀所泄放的压缩空气从此排出，空滤则起到消音器的作用！压缩机体结构进气阀联轴器组立压缩机机体压缩空气排气端压缩机机体减振部分压缩机原理压缩过程：吸气压缩排气气动控制部分排气压力变送器三项电磁阀（空重车电磁阀）梭动阀滤水杯此管连接至反比例控制阀简单、适用、安全的气动控制系统，可以很好的完成对进气阀控制气源的调节与控制，准确、稳定的压力变送器能高保证提供给电脑板的数据的准确性和稳定性，均具有高寿命、高性价比！气动控制原理•启动：在摁下启动摁钮以后，电脑板给继电器板指令，使其控制接通三项电磁阀的电源，三项电磁阀打开，油气桶提供的压缩空气通过梭动阀并经过滤水杯过滤后，经三项电磁阀到达伺服气缸，伺服气缸动作，打开进气阀。•空车：由压力变送器采集排气压力，当其达到设定压力上限值后，电脑控制器发出指令，切断三项电磁阀电源，三项电磁阀关闭，控制进气阀的气源由此切断，进气阀关闭，空压机开始空车运行！•加载：由压力变送器采集排气压力，当其低于设定压力下限值后，电脑控制器发出指令，接通三项电磁阀电源，三项电磁阀打开，控制进气阀的气源由此接通，进气阀打开，空压机开始加载运行！•容调：指在排气压力即将达到压力上限设定值之前，由反比例容调控制阀控制进气阀提前进行关闭行程，直至达到压力上限值，切断三项电磁阀的电源，空压机空车为止，目的是在进气阀关闭过程中有一个缓冲过程，并稳步、适量加载的过程，达到安全、节能的效果!•停机：按下停机按钮，延时一定的时间后，切断空压机所有电源，空压机停止运行！油气桶结构压力维持阀泄放电磁阀安全阀油气桶压力变送器油气桶热控制阀总成加油口盖油位计油路总成主油过滤器来自冷却器冷却后的油热控阀座来自油气桶高温油去往冷却器高效、节能、安全的油路总成，精密的主油过滤器可以保证提供给压缩机主机洁净、安全的润滑油。第二部分第二部分SA120ASA120A空压机日常维空压机日常维护护跳至第五部分跳至第四部分跳至第三部分跳至第一部分空压机日常维护项目每日或每次运转前检查1．检查空压机各零件部分是否完好，各保护装置、仪表、阀门、管路及接头是否有损坏或松动。2．略为打开油气桶底部的排水阀，排出润滑油下部积存的冷凝水和污物，见到有油流出即关上，以防润滑油过早乳化变质。3．检查油气桶油位是否在油位计二条刻度线之间，不足时应补充。注意加油前确认系统内无压力（油位以停机十分钟后观察为准，在运转中油位较停机时稍低）。4．新机第一...
