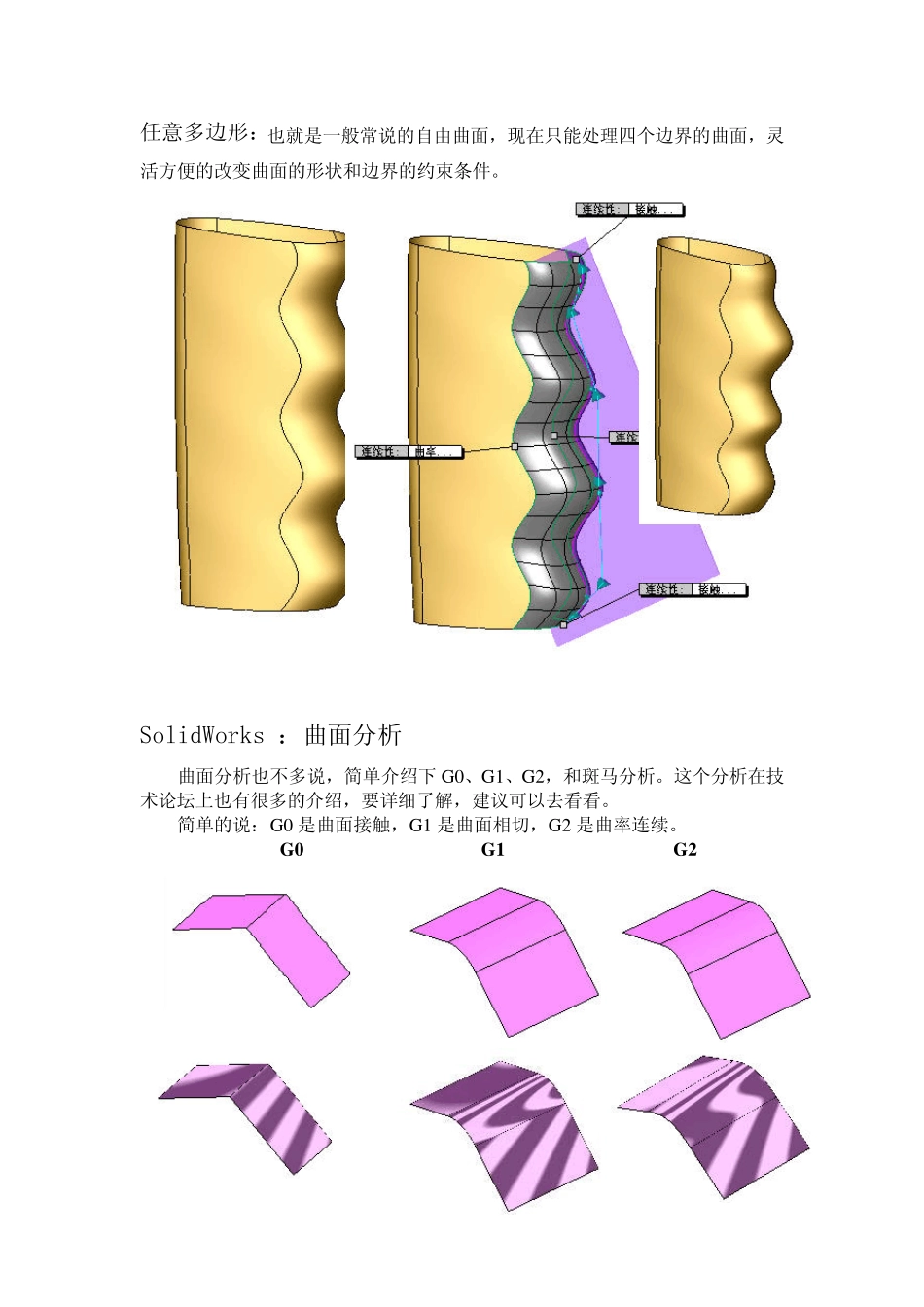

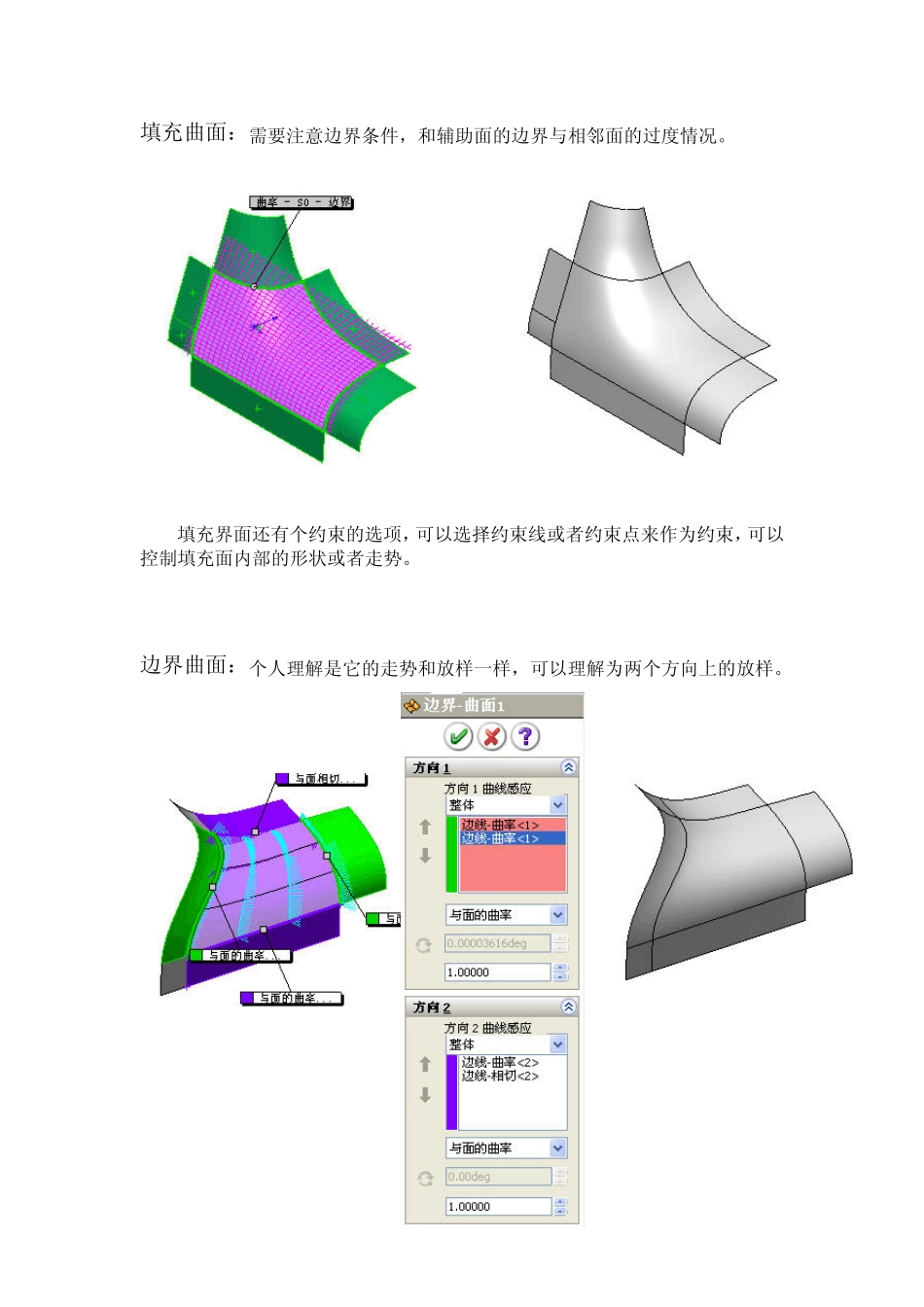

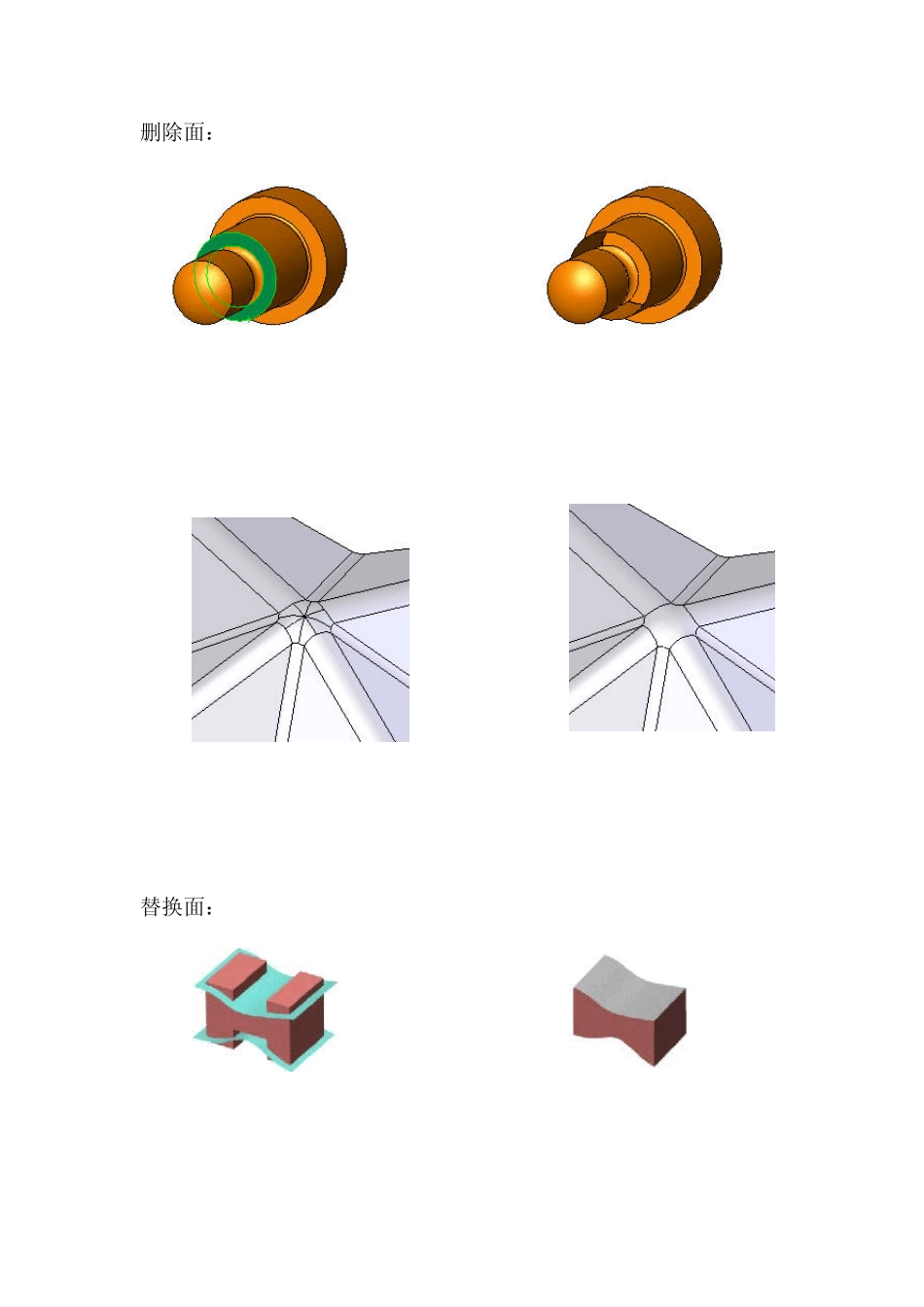

删除面： 替换面： 填充曲面：需要注意边界条件，和辅助面的边界与相邻面的过度情况。 填充界面还有个约束的选项，可以选择约束线或者约束点来作为约束，可以控制填充面内部的形状或者走势。 边界曲面：个人理解是它的走势和放样一样，可以理解为两个方向上的放样。 任意多边形：也就是一般常说的自由曲面，现在只能处理四个边界的曲面，灵活方便的改变曲面的形状和边界的约束条件。 SolidWorks ：曲面分析 曲面分析也不多说，简单介绍下G 0、G 1、G 2，和斑马分析。这个分析在技术论坛上也有很多的介绍，要详细了解，建议可以去看看。 简单的说：G 0 是曲面接触，G 1 是曲面相切，G 2 是曲率连续。 G 0 G 1 G 2 很多人比较关注G2 的问题，那我就来讲讲SW 怎么样能做到G2，一般有以下几种情况来做到G2 连接：单面，G1+镜像，曲率放样，曲率填充，曲率边界曲面，曲率圆角，任意多边形。下面分别来看看： 单面：这个就不多说了，SW 单个面内部是 G2 连接的。 G 1+镜像：也是论坛上常说的G1+G1=G2。以线条为例，2 是由 1 镜像过来，可以看到，两线条的连接点的曲率是连续的，只要保证线条 1 与镜像中心线的垂直方向的这个想切就可以了。曲面也亦然。 曲率放样：就是放样曲面的时候起始和终止约束为曲率，过度的长短可以通过权值来控制。 查看斑马情况 曲率填充：填充曲面，边界条件约束为曲率。 曲率边界曲面：边界曲面，边界条件约束为曲率。 曲率圆角：倒圆角，选择面圆角并选择曲率。 任意多边形：也就是一般常说的自由曲面，边界约束为曲率。 SolidWorks 常用面介绍 等距面： 1 . 等距曲面：往内等距距离 为1 的曲面。 2. 裁减曲面：在基准面1 上 绘制一裁减草 图，对原曲面 进行裁减。 3. 裁减曲面：同样在基准面1 上对之前的裁减 草图进行向内偏 移 1 ，然后裁减 等距曲面 4 . 放样：选取两个裁减面的边 界作为轮廓并放样来 完成。 消失面： 1 . 等距曲面：往内等距距离为2 的曲面。 2 . 裁减：绘制草图并裁减，如图。 3 . 投影曲线 4 . 放样：把裁减曲面的一边线和投影曲线作为轮廓进行放样，一边约束成相切（或者曲率）进行放样。并把等距的面隐藏。 5 . 对放样面稍微进行调整。并缝合。 6 .填充：对内部进行填充，一边设置相切，一边设置接触。最后缝合就O K 了。（再成为实体后倒个小圆角样子就更好了） 放样过度面 过度面 1 . 这种情...
