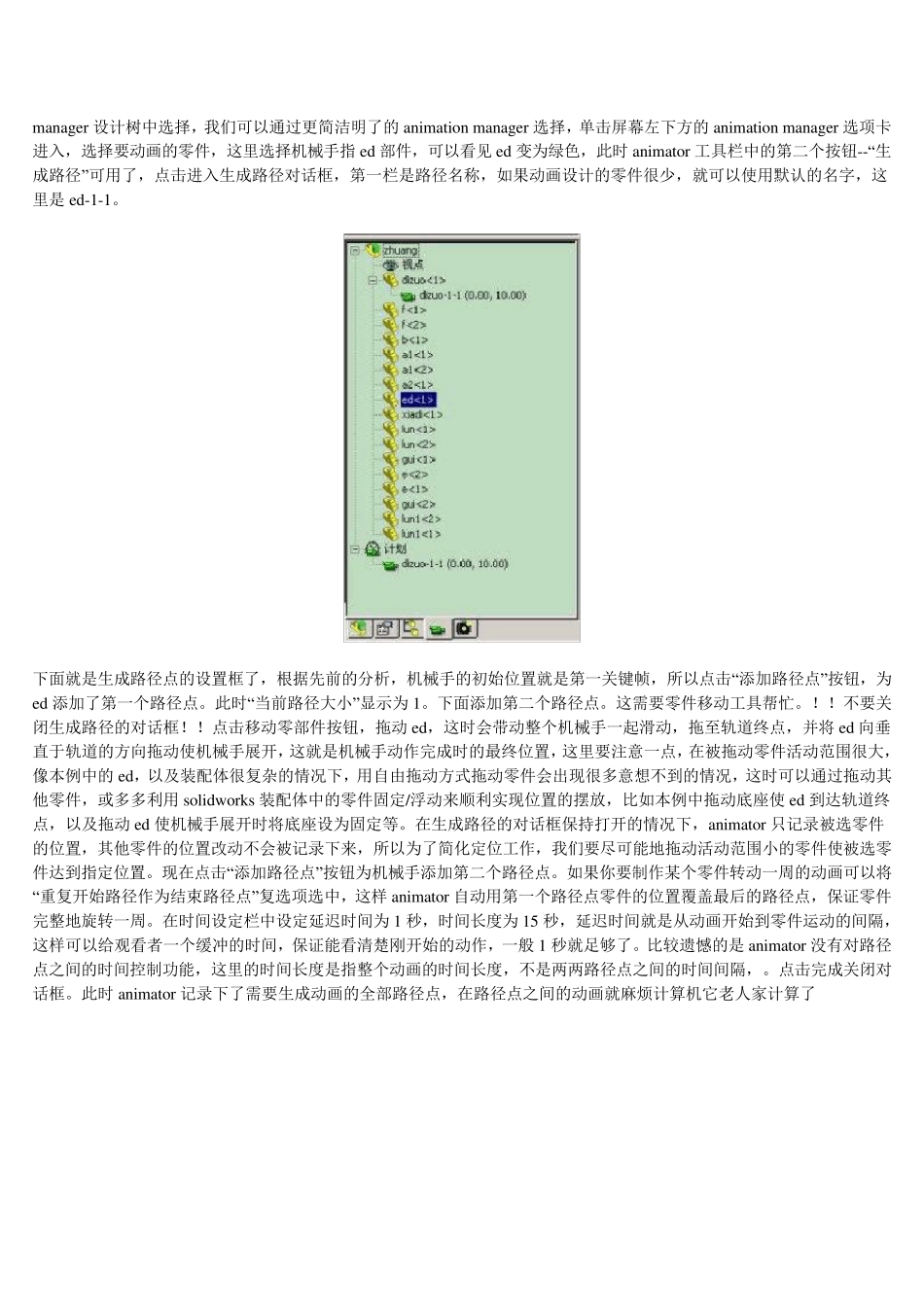

SolidWorks Animator 动画制作一例 solidw orks 是一款功能强大的中高端CAD 软件,方便快捷是其最大特色,特别是自solidw orks2001 后内置的animator插件,秉承solidw orks 一贯的简便易用的风格,可以很方便的生成工程机构的演示动画,让原先呆板的设计成品动了起来,用最简单的办法实现了产品的功能展示,增强了产品的竞争力以及与客户的亲和力。光说不做不能让大家完全领略 animator的魅力,让我带大家实际做一个动画,亲身感受一下 animator 的方便快捷吧。 要想在 solidw orks 中使用animator 必须手动启动,系统默认在启动时没有启动animator。方法如下:进入 工具--插件--在animator 前的复选框上打勾,点击确定就行了。这时在屏幕上会出现animator 的工具栏。这样我们就启动了animator,并且以后它会和solidw orks 一起启动。 animator 工具栏第一部分是动画设置工具,用来设置完成动画的路径,第二部分是动画播放控制工具,原理和家用的影碟机类似,第三部分是录制动画部分,可以将做好的动画渲染成影像文件,最后是屏幕捕捉部分。另外,工具栏上的所有按钮对应的功能在屏幕顶部 animator 菜单中也能找到。 animator 提供了动画向导,利用它可以很轻松的制作出模型旋转以及爆炸视图动画。点击工具栏上的动画向导按钮,出现“选择动画类型”对话框,只要按照计算机提示以及帮助,就能很方便的生成旋转及爆炸动画,我就不细讲了,帮助文件讲的比我还详细。 以上的动画制作过程很简单,但是不能满足复杂的路径动画要求,这就需要对零件设置路径点来精确实现路径动画。先说说什么是路径动画,路径动画是指零件沿着设计者指定的路径运动,零件路径的变化由路径点实现,这和 3Dmax等三维动画软件的关键帧很相似,举个简单的例子,一个球从高空落地再弹起,这个过程需要两个关键帧(路径点),第一个是在球落地瞬间,另一个是球弹起后的最高点,设置好这两个关键帧(路径点),球在其间的运动轨迹由计算机计算完成,就solidworks 来说,路径点就是零件由一种运动状态转为另一种运动状态的转折点,这里的运动状态是广义的,包括运动类型,极限位置,速度等等。说了这么多理论,我们来实际操作一下吧。 这个装配体文件是一个带有轮子,在轨道上运行的机械手,我们要做一个机械手从轨道一端滑动到另一端,同时机械手臂展开的动画,这个动画包括了零件的移动,转动和滚动,基本上使用了 animator 的全部功能,同...
