ST7920系列中文图形液晶模块使用说明VIP免费

ST7920系列中文图形液晶模块使用说明_第1页
1/35

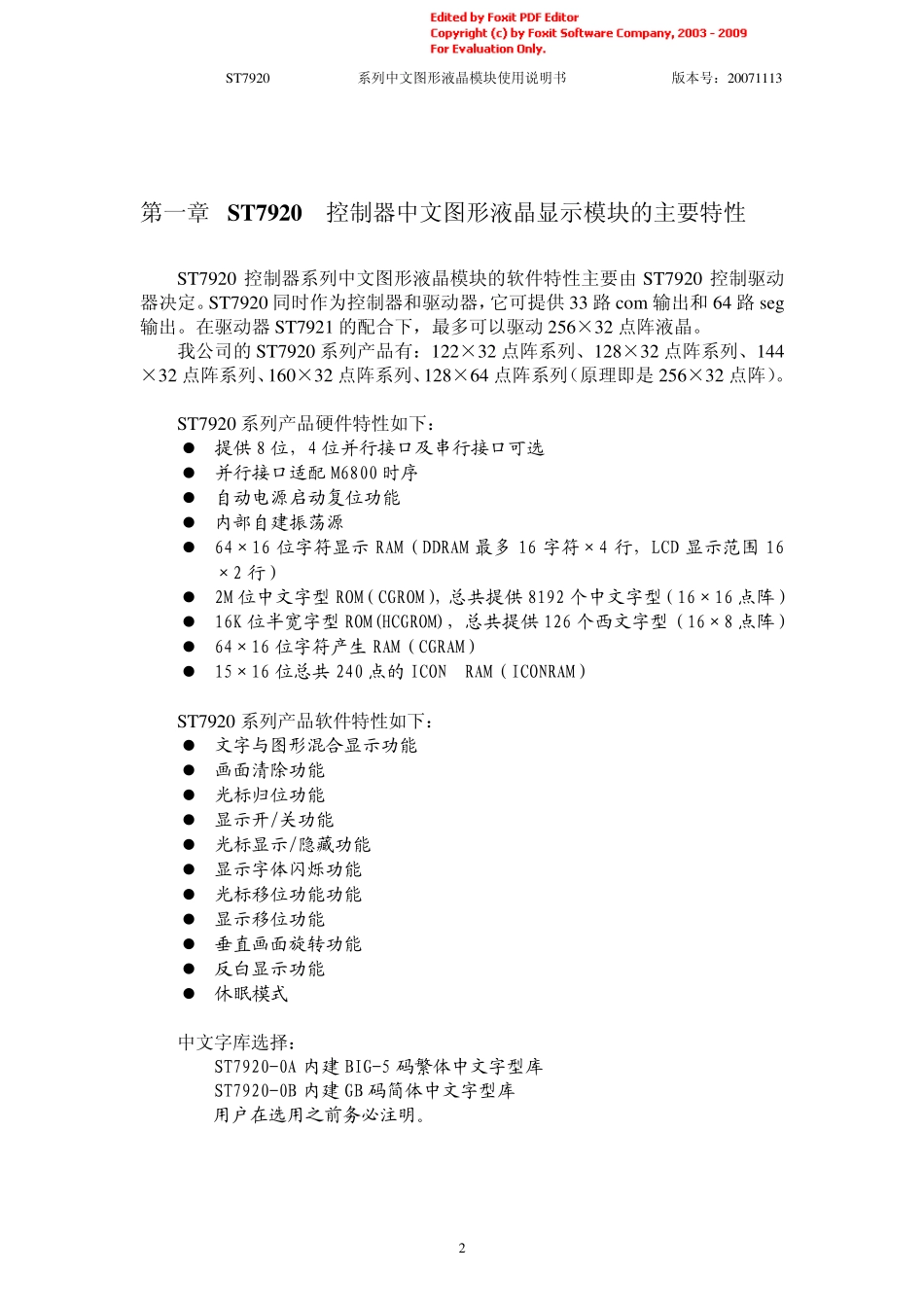

ST7920系列中文图形液晶模块使用说明_第2页
2/35

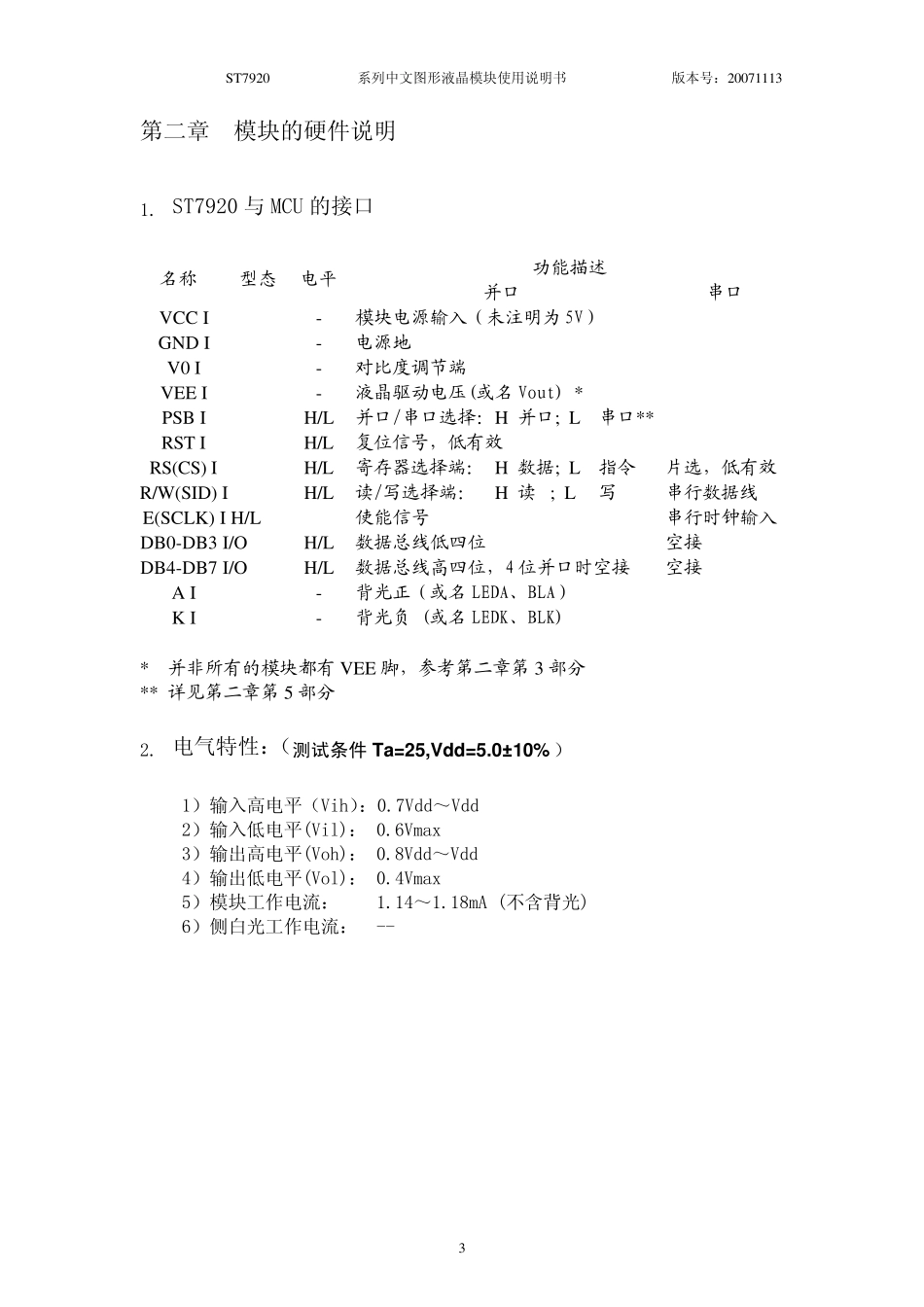

ST7920系列中文图形液晶模块使用说明_第3页
3/35
ST7920系列中文图形液晶模块使用说明书 版本号:20071113 ST7920系列中文图形液晶模块使用说明书 版本号:20071113 2 第一章 ST7920控制器中文图形液晶显示模块的主要特性 ST7920 控制器系列中文图形液晶模块的软件特性主要由ST7920 控制驱动器决定。ST7920 同时作为控制器和驱动器,它可提供33 路com 输出和64 路seg输出。在驱动器ST7921 的配合下,最多可以驱动256×32 点阵液晶。 我公司的ST7920 系列产品有:122×32 点阵系列、128×32 点阵系列、144×32 点阵系列、160×32 点阵系列、128×64 点阵系列(原理即是 256×32 点阵)。 ST7920 系列产品硬件特性如下: z 提供8 位,4 位并行接口及串行接口可选 z 并行接口适配M6800 时序 z 自动电源启动复位功能 z 内部自建振荡源 z 64×16 位字符显示RAM(DDRAM 最多16 字符×4 行,LCD 显示范围16×2 行) z 2M 位中文字型ROM(CGROM),总共提供8192 个中文字型(16×16 点阵) z 16K 位半宽字型ROM(HCGROM),总共提供126 个西文字型(16×8 点阵) z 64×16 位字符产生RAM(CGRAM) z 15×16 位总共240 点的ICON RAM(ICONRAM) ST7920 系列产品软件特性如下: z 文字与图形混合显示功能 z 画面清除功能 z 光标归位功能 z 显示开/关功能 z 光标显示/隐藏功能 z 显示字体闪烁功能 z 光标移位功能功能 z 显示移位功能 z 垂直画面旋转功能 z 反白显示功能 z 休眠模式 中文字库选择: ST7920-0A 内建BIG-5 码繁体中文字型库 ST7920-0B 内建GB 码简体中文字型库 用户在选用之前务必注明。 ST7920系列中文图形液晶模块使用说明书 版本号:20071113 3第二章 模块的硬件说明 1. ST7920 与MCU 的接口 功能描述 名称 型态电平 并口 串口 VCC I - 模块电源输入(未注明为5V) GND I - 电源地 V0 I - 对比度调节端 VEE I - 液晶驱动电压(或名Vout) * PSB I H/L 并口/串口选择:H 并口; L 串口** RST I H/L 复位信号,低有效 RS(CS) I H/L 寄存器选择端: H 数据; L 指令 片选,低有效 R/W (SID) I H/L 读/写选择端: H 读 ; L 写 串行数据线 E(SCLK) I H/L 使能信号 串行时钟输入 DB0-DB3 I/O H/L 数据总线低四位 空接 DB4-DB7 I/O H/L 数据总线高四位,4 位并口时空接 空接 A I - 背光正(或名LEDA、BLA) K I -...
