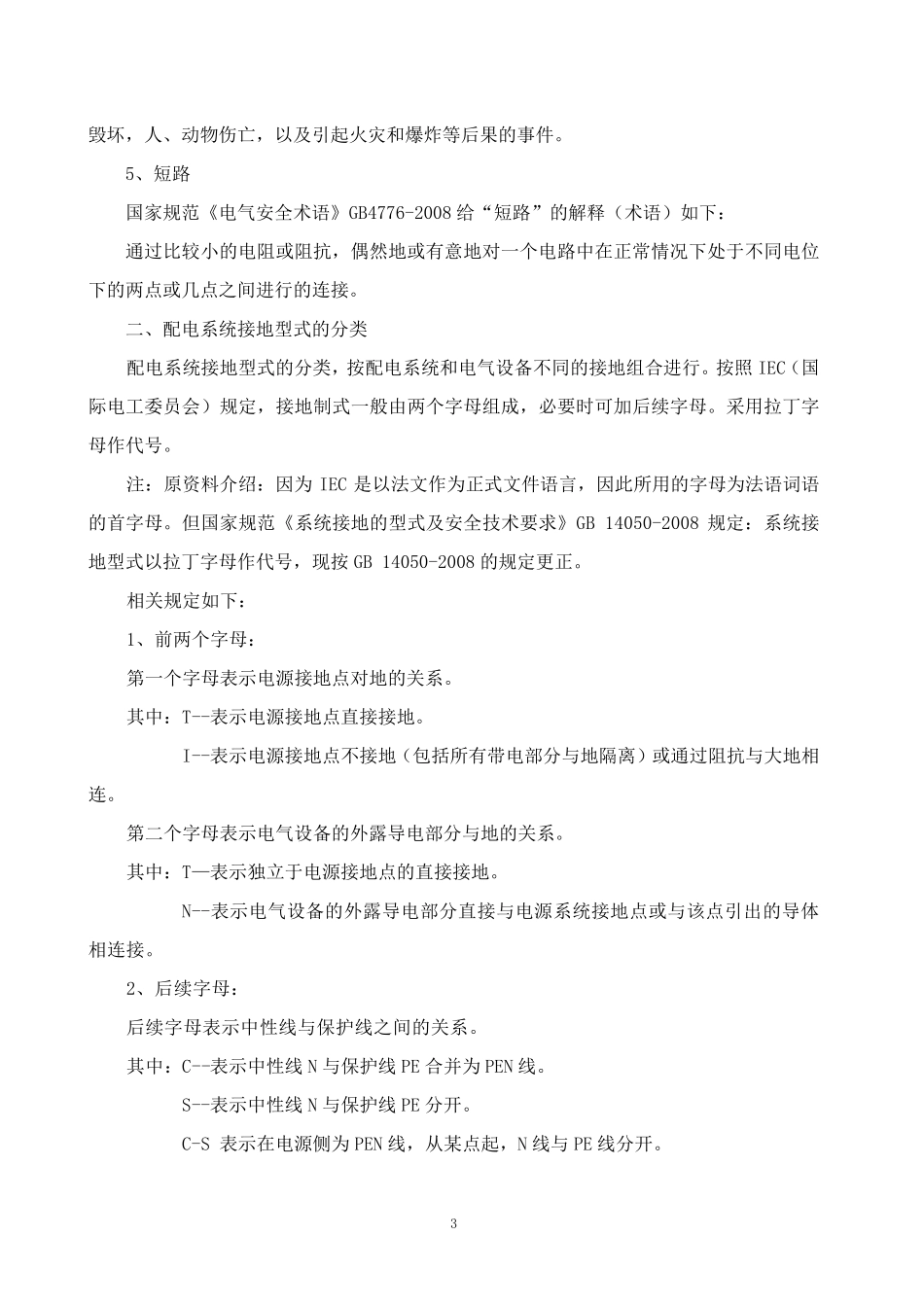

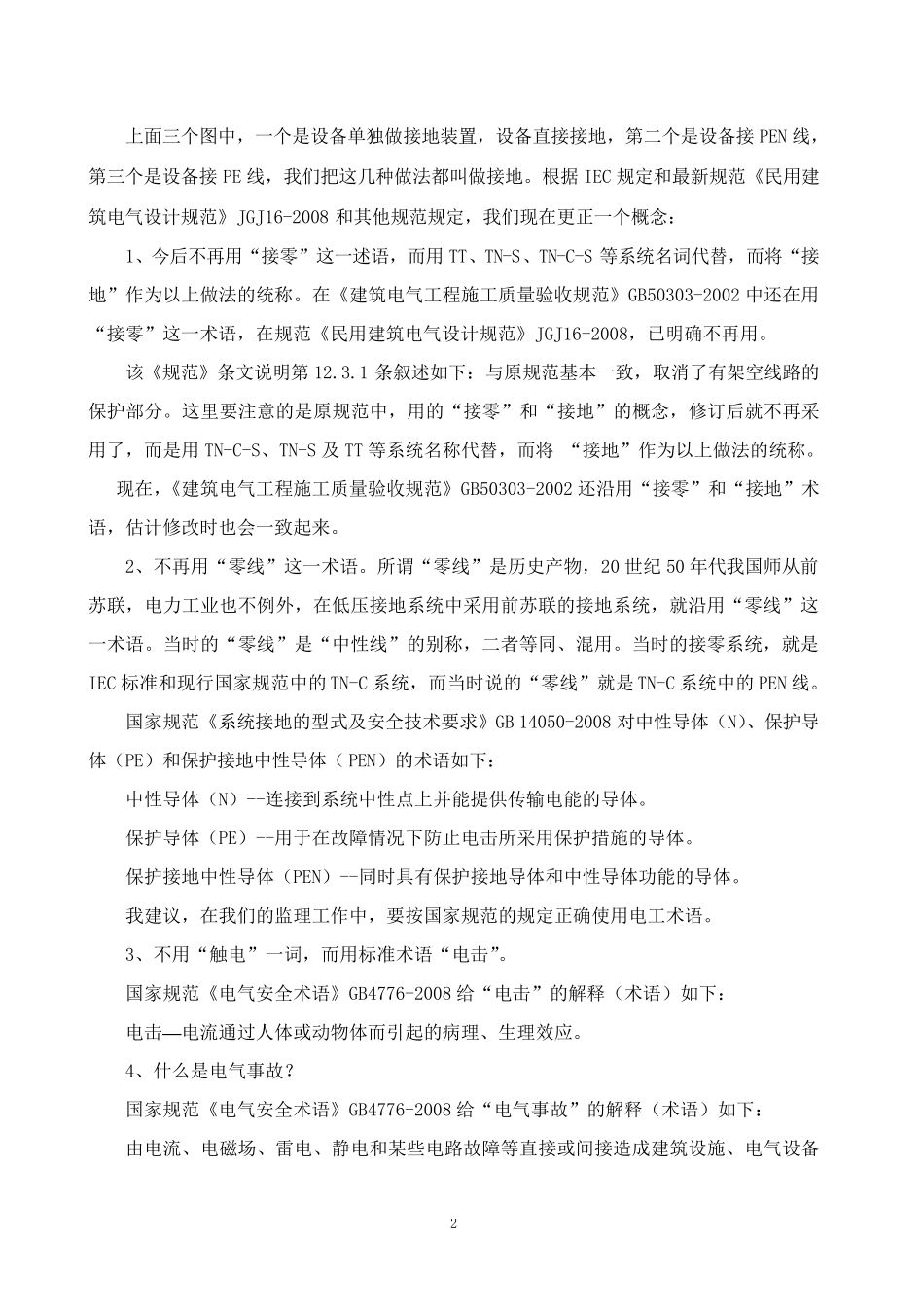

TN-C-S 系统正确的接线和接地 一、接地问题 什么是接地？ 将地面上的金属物体或电气回路中的某一点通过导体与大地相连，使该物体或该点与大地保持等电位称为接地。电流入地点电位和无穷远处的零电位的电位差与入地电流的比值称为接地电阻。如下图所示。 2 上面三个图中，一个是设备单独做接地装置，设备直接接地，第二个是设备接PEN 线，第三个是设备接PE 线，我们把这几种做法都叫做接地。根据IEC 规定和最新规范《民用建筑电气设计规范》JGJ16-2008 和其他规范规定，我们现在更正一个概念： 1、今后不再用“接零”这一述语，而用TT、TN-S、TN-C-S 等系统名词代替，而将“接地”作为以上做法的统称。在《建筑电气工程施工质量验收规范》GB50303-2002 中还在用“接零”这一术语，在规范《民用建筑电气设计规范》JGJ16-2008，已明确不再用。 该《规范》条文说明第12.3.1 条叙述如下：与原规范基本一致，取消了有架空线路的保护部分。这里要注意的是原规范中，用的“接零”和“接地”的概念，修订后就不再采用了，而是用TN-C-S、TN-S 及 TT 等系统名称代替，而将 “接地”作为以上做法的统称。 现在，《建筑电气工程施工质量验收规范》GB50303-2002 还沿用“接零”和“接地”术语，估计修改时也会一致起来。 2、不再用“零线”这一术语。所谓“零线”是历史产物，20 世纪50 年代我国师从前苏联，电力工业也不例外，在低压接地系统中采用前苏联的接地系统，就沿用“零线”这一术语。当时的“零线”是“中性线”的别称，二者等同、混 用。当时的接零系统，就是IEC 标 准 和现行 国家 规范中的 TN-C 系统，而当时说的“零线”就是TN-C 系统中的 PEN 线。 国家 规范《系统接地的型 式 及安 全 技 术要求 》GB 14050-2008 对 中性导 体 （ N）、保护导体 （ PE） 和保护接地中性导 体 （ PEN） 的术语如下： 中性导 体 （ N） --连 接到 系统中性点 上并 能 提 供 传 输 电能 的导 体 。 保护导 体 （ PE） --用于 在故 障 情 况 下防 止 电击 所采用保护措 施的导 体 。 保护接地中性导 体 （ PEN） --同时具 有保护接地导 体 和中性导 体 功 能 的导 体 。 我建议 ，在我们的监 理 工作中，要按 国家 规范的规定正确使 用电工术语。 3、不用“触 电”一词，而用标 准 术语“电击 ”。 国家 规范《电气安 全 术语》GB4776-2008...
