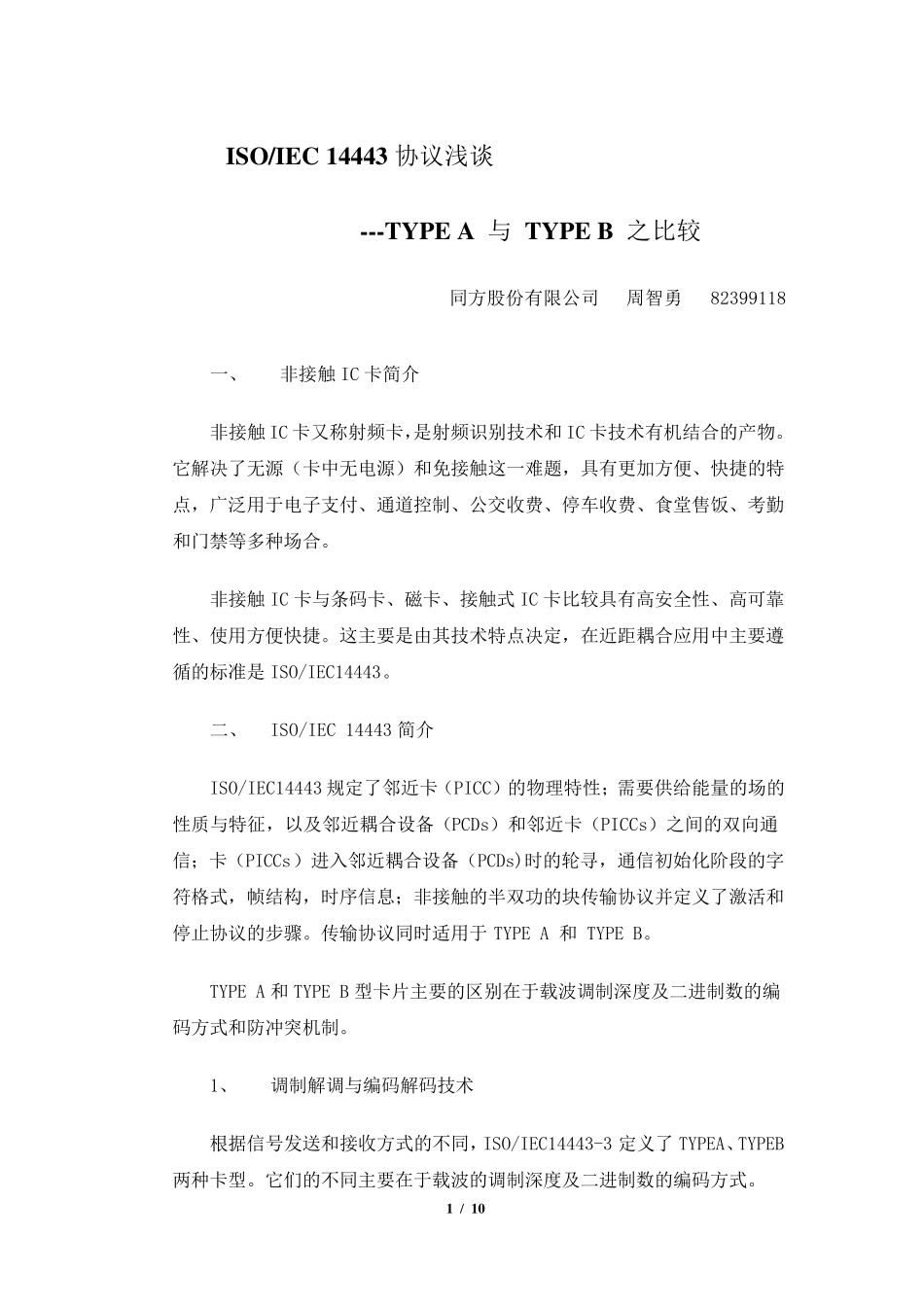

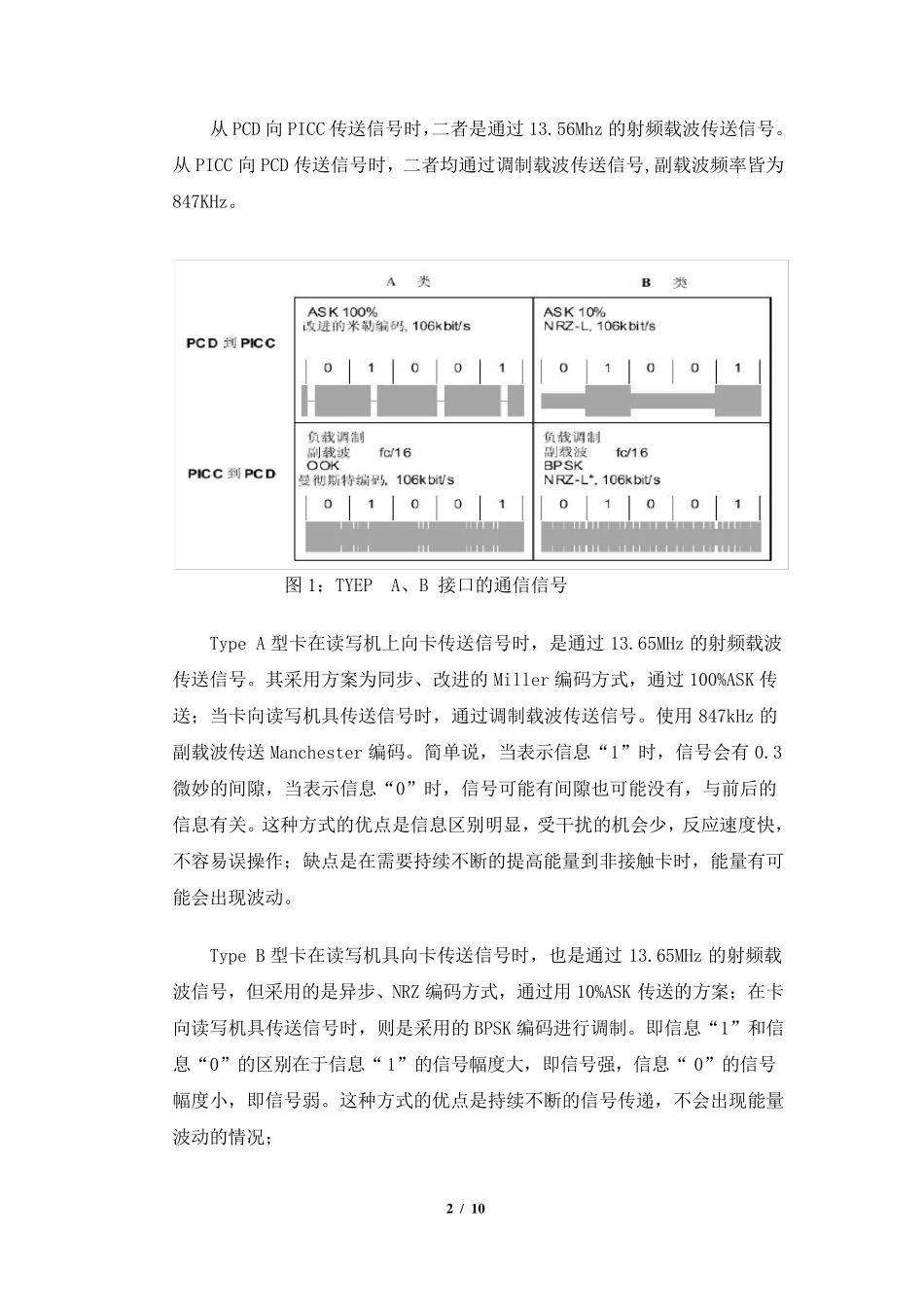

1 / 10 ISO/IEC 14443 协议浅谈 ---TYPE A 与 TYPE B 之比较 同方股份有限公司 周智勇 82399118 一、 非接触 IC 卡简介 非接触 IC 卡又称射频卡，是射频识别技术和 IC 卡技术有机结合的产物。它解决了无源（卡中无电源）和免接触这一难题，具有更加方便、快捷的特点，广泛用于电子支付、通道控制、公交收费、停车收费、食堂售饭、考勤和门禁等多种场合。 非接触 IC 卡与条码卡、磁卡、接触式 IC 卡比较具有高安全性、高可靠性、使用方便快捷。这主要是由其技术特点决定，在近距耦合应用中主要遵循的标准是 ISO/IEC14443。 二、 ISO/IEC 14443 简介 ISO/IEC14443 规定了邻近卡（PICC）的物理特性；需要供给能量的场的性质与特征，以及邻近耦合设备（PCDs）和邻近卡（PICCs）之间的双向通信；卡（PICCs）进入邻近耦合设备（PCDs)时的轮寻，通信初始化阶段的字符格式，帧结构，时序信息；非接触的半双功的块传 输 协议并 定义 了激 活 和停止 协议的步 骤 。传 输 协议同时适 用于 TYPE A 和 TYPE B。 TYPE A 和 TYPE B 型 卡片 主要的区 别在于载 波 调 制深 度 及二进制数 的编码方式和防 冲 突 机制。 1、 调 制解调 与编 码解码技术 根 据 信号 发 送 和接收方式的不 同，ISO/IEC14443-3 定义 了 TYPEA、TYPEB两 种卡型 。它们 的不 同主要在于载 波 的调 制深 度 及二进制数 的编 码方式。 2 / 10 从PCD 向PICC 传送信号时，二者是通过13.56Mhz 的射频载波传送信号。从PICC 向PCD 传送信号时，二者均通过调制载波传送信号,副载波频率皆为847KHz。 图1：TYEP A、B 接口的通信信号 Type A 型卡在读写机上向卡传送信号时，是通过13.65MHz 的射频载波传送信号。其采用方案为同步、改进的Miller 编码方式，通过100%ASK 传送；当卡向读写机具传送信号时，通过调制载波传送信号。使用847kHz 的副载波传送Manchester 编码。简单说，当表示信息“1”时，信号会有 0.3微妙的间隙，当表示信息“0”时，信号可能有间隙也可能没有，与前后的信息有关。这种方式的优点是信息区别明显，受干扰的机会少，反应速度快，不容易误操作；缺点是在需要持续不断的提高能量到非接触卡时，能量有可能会出现波动。 Type B 型卡在读写机具向卡传送信号时，也是通过13.65MHz 的射频载波信号，但采用的是异步、NRZ 编码方式，通过用10%ASK 传送...
