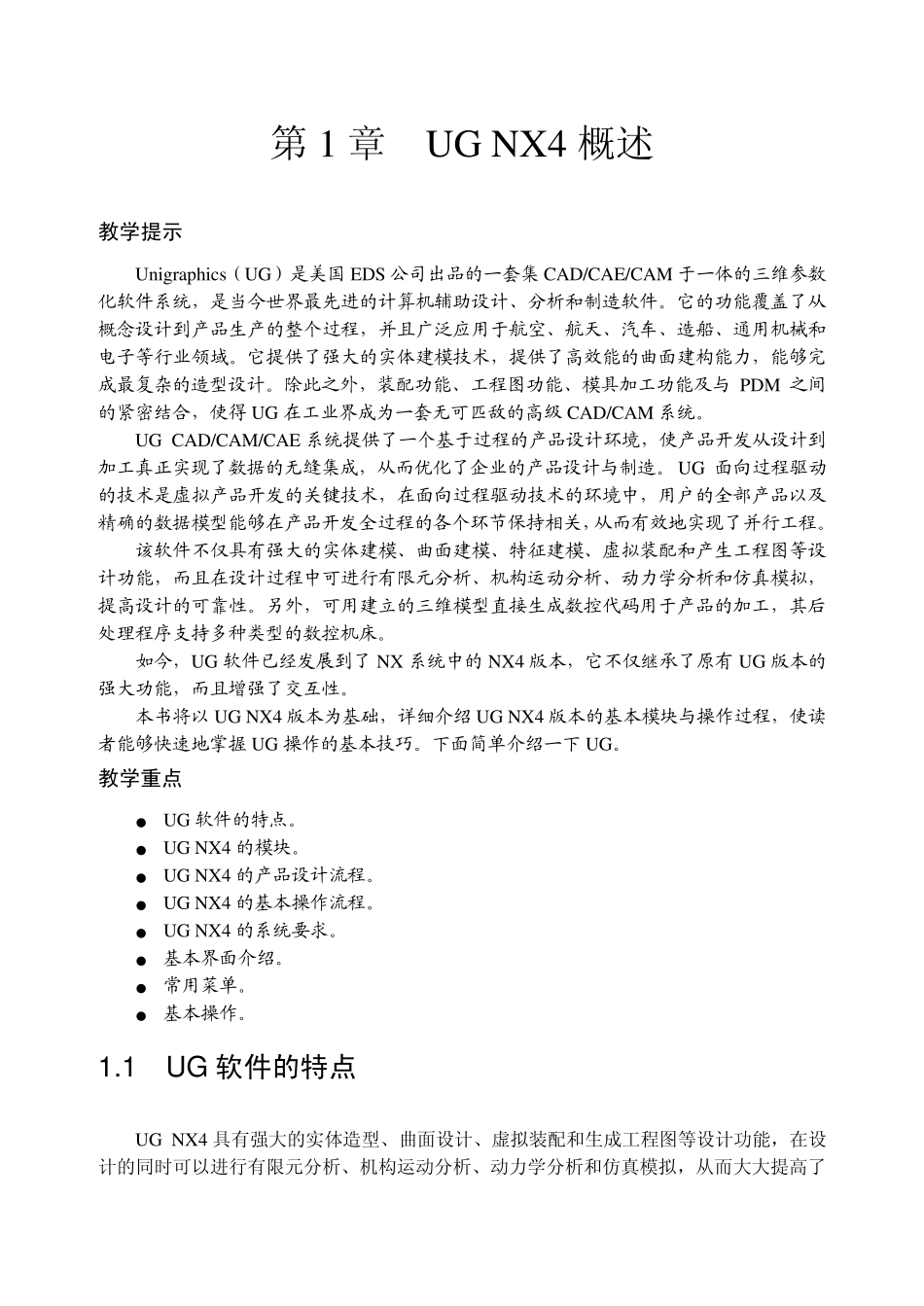

第1 章 UG NX4 概述 教学提示 Unigraphics(UG)是美国EDS 公司出品的一套集CAD/CAE/CAM 于一体的三维参数化软件系统,是当今世界最先进的计算机辅助设计、分析和制造软件。它的功能覆盖了从概念设计到产品生产的整个过程,并且广泛应用于航空、航天、汽车、造船、通用机械和电子等行业领域。它提供了强大的实体建模技术,提供了高效能的曲面建构能力,能够完成最复杂的造型设计。除此之外,装配功能、工程图功能、模具加工功能及与 PDM 之间的紧密结合,使得 UG 在工业界成为一套无可匹敌的高级 CAD/CAM 系统。 UG CAD/CAM/CAE 系统提供了一个基于过程的产品设计环境,使产品开发从设计到加工真正实现了数据的无缝集成,从而优化了企业的产品设计与制造。 UG 面向过程驱动的技术是虚拟产品开发的关键技术,在面向过程驱动技术的环境中,用户的全部产品以及精确的数据模型能够在产品开发全过程的各个环节保持相关,从而有效地实现了并行工程。 该软件不仅具有强大的实体建模、曲面建模、特征建模、虚拟装配和产生工程图等设计功能,而且在设计过程中可进行有限元分析、机构运动分析、动力学分析和仿真模拟,提高设计的可靠性。另外,可用建立的三维模型直接生成数控代码用于产品的加工,其后处理程序支持多种类型的数控机床。 如今,UG 软件已经发展到了 NX 系统中的NX4 版本,它不仅继承了原有 UG 版本的强大功能,而且增强了交互性。 本书将以 UG NX4 版本为基础,详细介绍 UG NX4 版本的基本模块与操作过程,使读者能够快速地掌握 UG 操作的基本技巧。下面简单介绍一下 UG。 教学重点 UG 软件的特点。 UG NX4 的模块。 UG NX4 的产品设计流程。 UG NX4 的基本操作流程。 UG NX4 的系统要求。 基本界面介绍。 常用菜单。 基本操作。 1.1 UG 软件的特点 UG NX4 具有强大的实体造型、曲面设计、虚拟装配和生成工程图等设计功能,在设计的同时可以进行有限元分析、机构运动分析、动力学分析和仿真模拟,从而大大提高了2 UG NX4 标准教程 设计可靠性。使用造型模块建立的三维模型可以直接生成数控代码用于产品加工,后处理程序支持多种类型的数控机床,它所提供的二次开发语言UG/OPEN GRIP、UG/OPEN API为用户开发专用CAD 系统提供了接口。 新版本的UG NX4 具有如下 5 点优势: 完整的全流程解决方案。NX4 的应用程序无缝集成并快...
