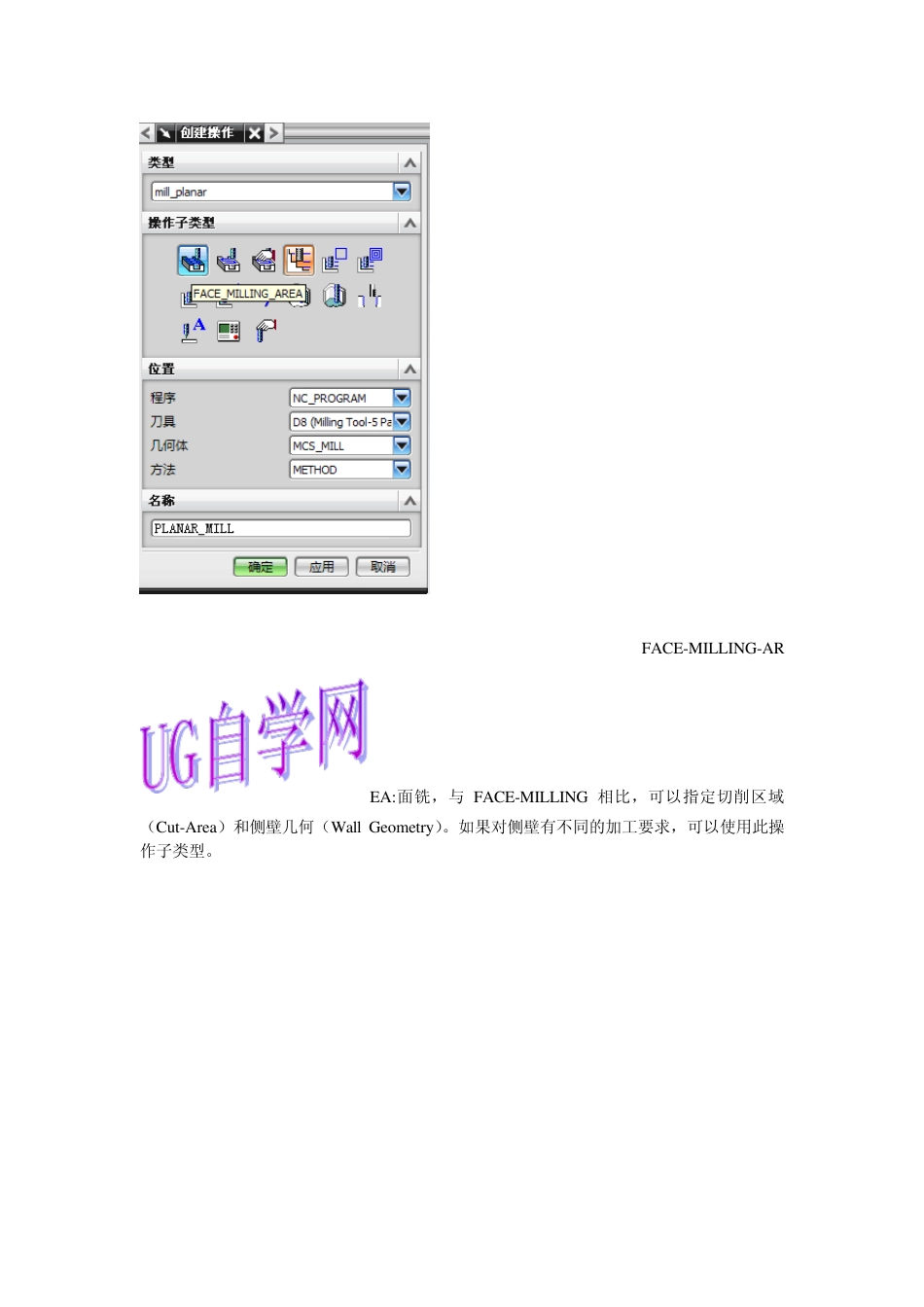

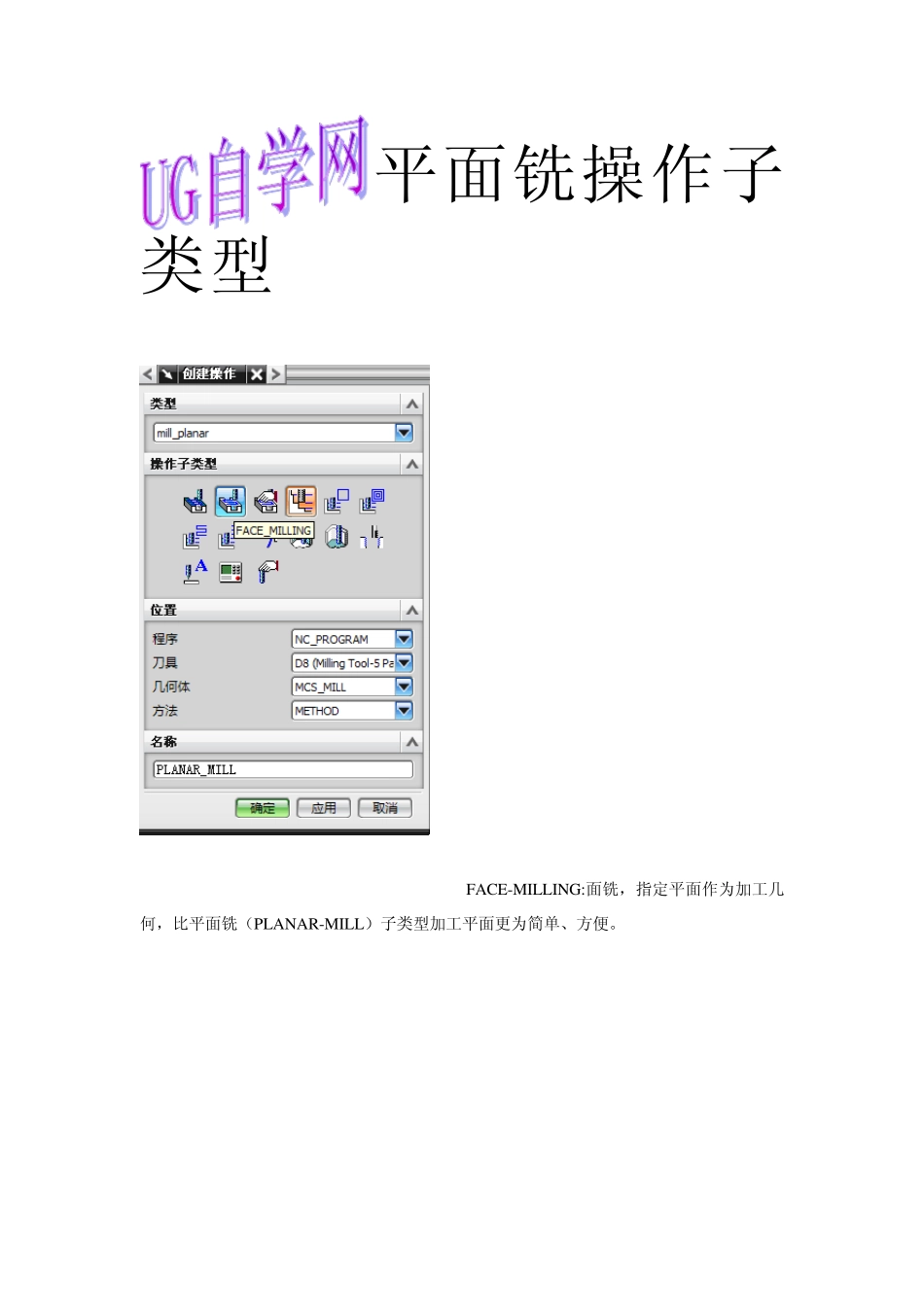

平面铣操作子类型 FACE-MILLING:面铣，指定平面作为加工几何，比平面铣（PLANAR-MILL）子类型加工平面更为简单、方便。 FACE-MILLING-AREA:面铣，与FACE-MILLING 相比，可以指定切削区域（Cu t-Area）和侧壁几何（Wall Geometry ）。如果对侧壁有不同的加工要求，可以使用此操作子类型。 FACE-MILLING-MANUAL:手工面铣操作方式，可在一个操作中手工定义多种走刀方式，用于加工轮廓形状复杂的平表面。 PLANAR-MILLING:平面铣操作基本形式，其他平面铣操作子类型可以理解为此种形式的特例。 PROFILE:轮廓加工，没有切削方法选择，只用于平面轮廓加工。 ROUGH-FOLLOW:跟随轮廓走刀，其默认的切削方式为跟随零件走刀（Follow Part）,主要用于挖腔粗加工。 ROUGH-ZIGZAG:往复式走刀，其默认的切削方式为往复式走刀（ZigZag），可用于挖槽粗加工或铣平面。 ROUGH-ZIG:单向走刀，其默认的切削方式为单向带轮廓走刀（Zig w ith Contour），可保持单纯的顺铣或逆铣加工，主要用于精加工。 CLEANUP-CORNERS:清理拐角，其默认的切削方式为跟随零件走刀（Follow Part），使用此操作子类型可清理内拐角的残余材料。 FINISH-WALLS:侧壁精加工，其默认的切削方式为轮廓走刀（Proflie），主要用于侧壁精加工。 FINISH-FLOOR:地面精加工，其默认的切削方式为跟随零件走刀（Follow Part），主要用于平面的精加工。 THREAD-MILLING：螺纹加工，当螺纹直径大于1 一寸，通常使用此方法加工。 PLANAR-TEXT:刻字，在平表面上雕刻字符，包括英文字母、汉字及其他特殊字符。 MILL-CONTROL:机床控制，用于创建机床控制操作，添加后处理命令如换刀、主轴开关、切削液开关及夹具夹紧松开等。 MIL-U SER：用户自定义铣削方式。 型腔铣操作子类型 CAVITY-MILLING:型腔铣操作基本子类型，主要用于粗加工。 PLU NGE-MILLING:插削，在NX 中新增加的一种操作子类型。 CORNER-ROUGH:拐角粗加工，可使用参考刀具加工前一操作中因刀具尺寸太大而在拐角处留下的余量。 REST-MILLING:余料加工，用于加工前一操作中未切削到的材料。 ZLEVEL-PROFILE：等高轮廓铣，以等高层状刀轨，可加工零件所有表面，也可通过设置参数只加工陡峭表面或非陡峭表面。 ZLEVEL-CORNER:拐角等高精加工，可以设置陡峭角度，精加工大于陡峭角度指定的拐角表面。 圆角矩形中的内容为固定轴曲面轮廓铣操作子类型 FIXED-CONTOUR:固定轴曲面轮廓铣削，默认的驱动方法为边界驱动...
