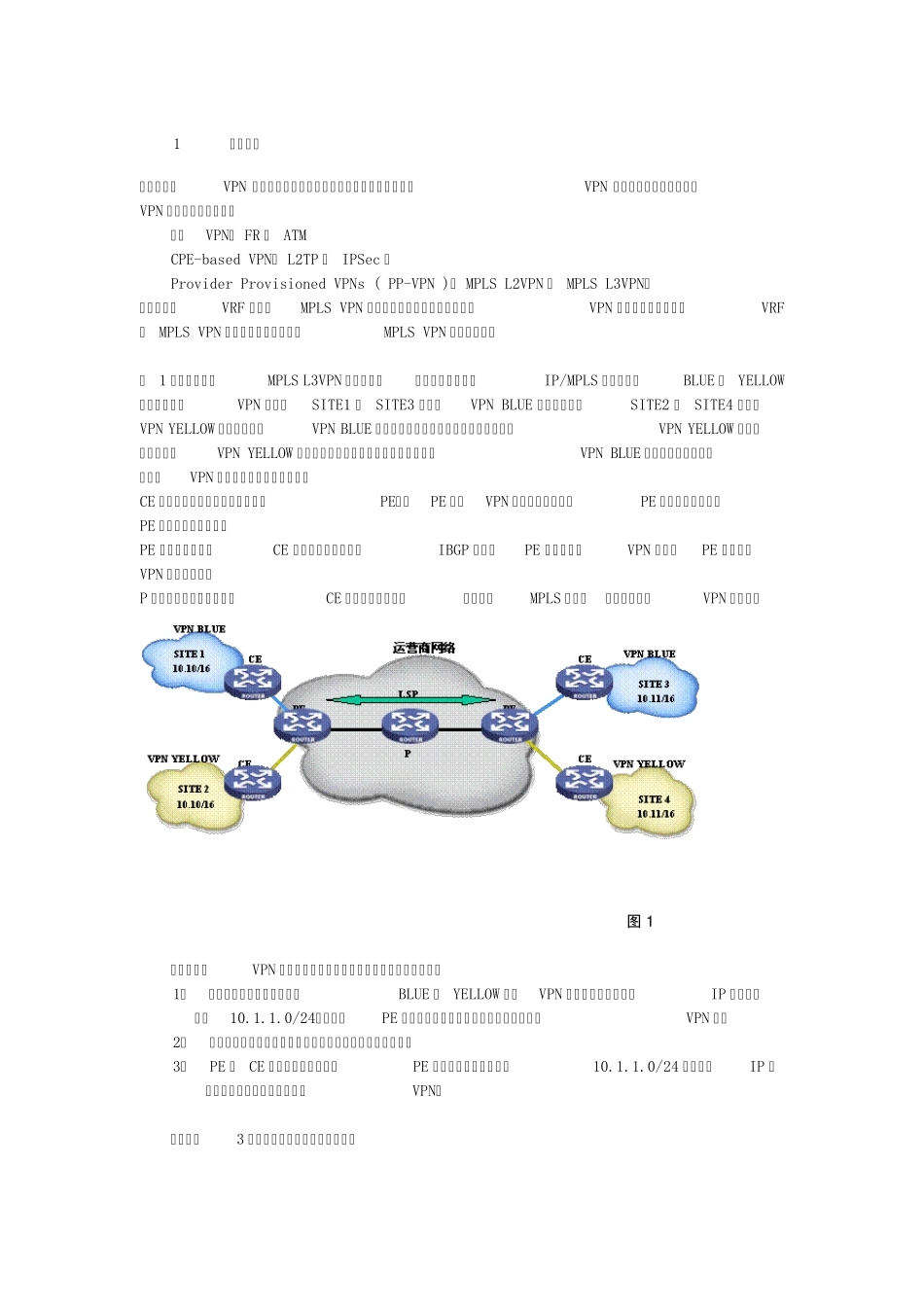

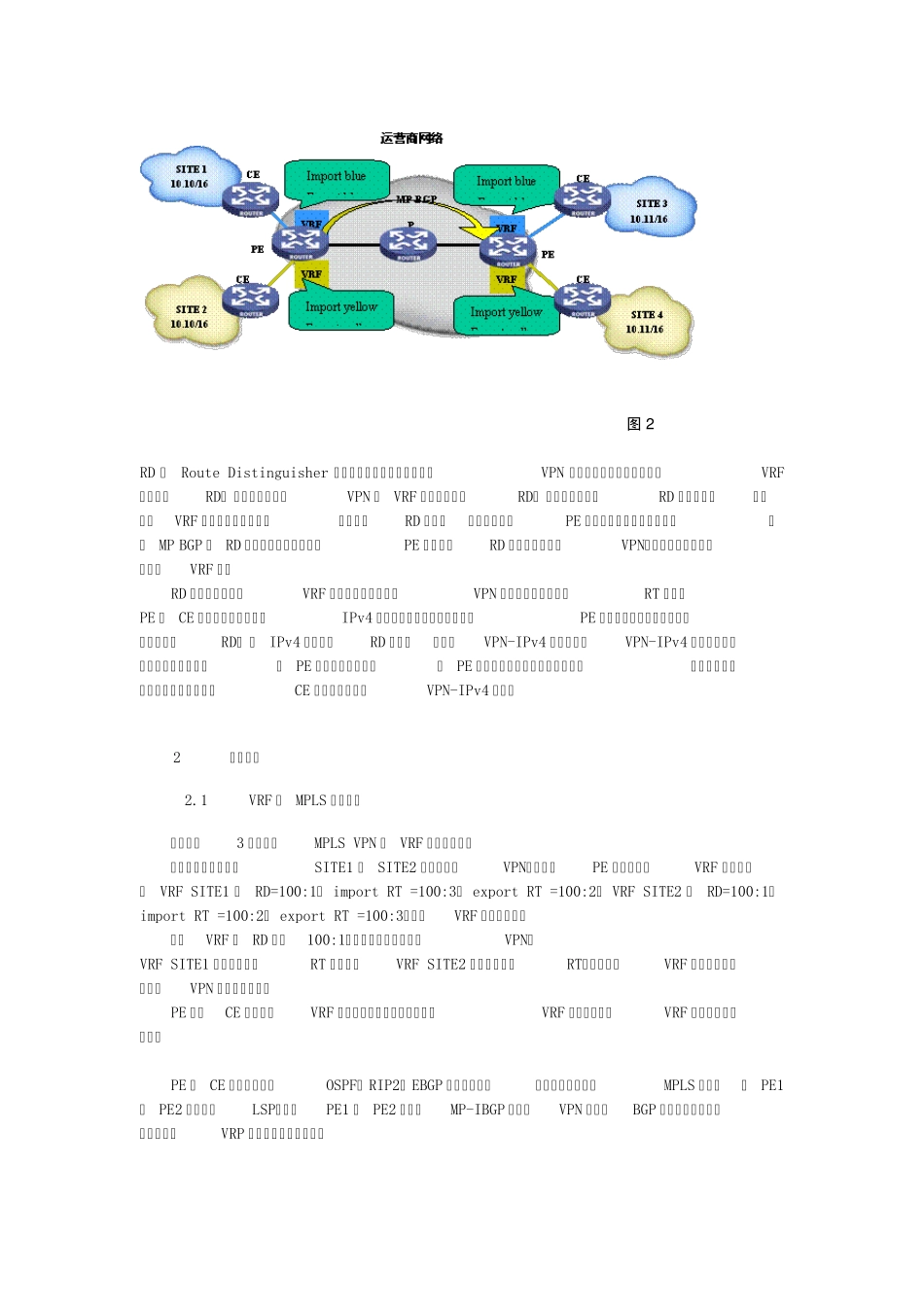

1 原理简介 近年来网络VPN 技术方兴未艾，日益成为业界关注的焦点。根据VPN 实现的技术特点，可以把VPN 技术分为以下三类： 传统VPN： FR 和 ATM CPE-based VPN： L2TP 和 IPSec 等 Provider Provisioned VPNs ( PP-VPN )： MPLS L2VPN 和 MPLS L3VPN。 本文介绍的VRF 特性是MPLS VPN 中经常使用的技术，中文含义为VPN 路由转发实例。鉴于VRF与 MPLS VPN 密切相关，下面首先对MPLS VPN 作简要介绍。 图 1 是一个典型的MPLS L3VPN 的组网图，运营商通过自己的IP/MPLS 核心网络为BLUE 和 YELLOW两个客户提供VPN 服务。SITE1 和SITE3 分别为VPN BLUE 的两个站点，SITE2 和SITE4 分别为VPN YELLOW 的两个站点。VPN BLUE 两个站点内的主机可以互访，但不能访问VPN YELLOW 内的主机。同样，VPN YELLOW 两个站点内的主机可以互访，但不能访问VPN BLUE 内的主机。从而实现了两个VPN 间的逻辑划分和安全隔离。 CE 设备的作用是把用户网络连接到PE，与PE 交互VPN 用户路由信息：向PE 发布本地路由并从PE 学习远端站点路由。 PE 作用是向直连的CE 学习路由，然后通过IBGP 与其他PE 交换所学的VPN 路由。PE 设备负责VPN 业务的接入。 P 设备是运营商网络中不与CE 直接相连的设备，只要支持MPLS 转发，并不能感知到VPN 的存在。 图 1 上面组网中VPN 的设计思想是很巧妙的，但存在如下几个问题： 1、 本地路由冲突问题，即：在BLUE 和 YELLOW 两个VPN 中可能会使用相同的IP 地址段，比如10.1.1.0/24，那么在PE 上如何区分这个地址段的路由是属于哪个VPN 的。 2、 路由在网络中的传播问题，上述问题会在整个网络中存在。 3、 PE 向 CE 的报文转发问题，当PE 接收到一个目的地址在10.1.1.0/24 网段内的IP 报文时，他如何判断该发给哪个VPN？ 针对上述3 个问题，分别有以下解决方案： 1、 为了解决本地路由冲突问题，我们引入了VRF 的概念：把每台PE 路由器在逻辑上划分为多台虚拟路由器，即多个VPN 路由转发实例VRF，每个VRF 对应一个VPN，有自己独立的路由表、转发表和相应的接口。这就相当于将一台各VPN 共享的PE 模拟成多台专用 PE。 这样PE 与 CE 交互的路由信息只是该VPN 的路由，从而实现了VPN 路由的隔离。由于不同VPN 的路由存放在不同的VRF 中，所以VPN 路由重叠的问题也解决了。 2、 VPN 重叠路由在网络中的传播问题，...
