主井井筒箕斗装载硐室施工安全技术措施VIP免费

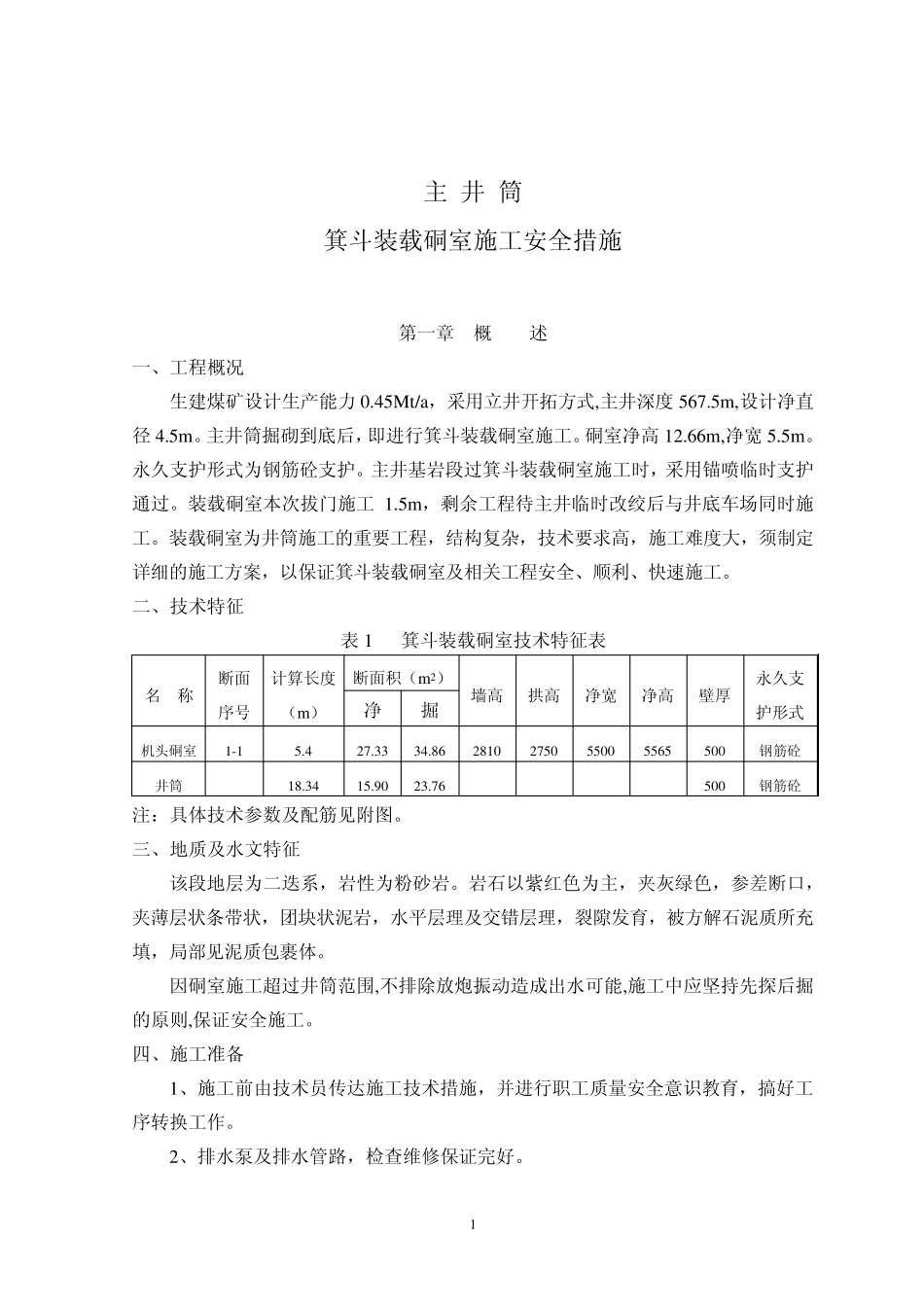

1 主 井 筒 箕斗装载硐室施工安全措施 第一章 概 述 一、工程概况 生建煤矿设计生产能力 0.45Mt/a，采用立井开拓方式,主井深度 567.5m,设计净直径 4.5m。主井筒掘砌到底后，即进行箕斗装载硐室施工。硐室净高 12.66m,净宽 5.5m。永久支护形式为钢筋砼支护。主井基岩段过箕斗装载硐室施工时，采用锚喷临时支护通过。装载硐室本次拔门施工1.5m，剩余工程待主井临时改绞后与井底车场同时施工。装载硐室为井筒施工的重要工程，结构复杂，技术要求高，施工难度大，须制定详细的施工方案，以保证箕斗装载硐室及相关工程安全、顺利、快速施工。 二、技术特征 表 1 箕斗装载硐室技术特征表 名 称 断面 序号 计算长度 （m） 断面积（m2） 墙高 拱高 净宽 净高 壁厚 永久支护形式 净 掘 机头硐室 1-1 5.4 27.33 34.86 2810 2750 5500 5565 500 钢筋砼 井筒 18.34 15.90 23.76 500 钢筋砼 注：具体技术参数及配筋见附图。 三、地质及水文特征 该段地层为二迭系，岩性为粉砂岩。岩石以紫红色为主，夹灰绿色，参差断口，夹薄层状条带状，团块状泥岩，水平层理及交错层理，裂隙发育，被方解石泥质所充填，局部见泥质包裹体。 因硐室施工超过井筒范围,不排除放炮振动造成出水可能,施工中应坚持先探后掘的原则,保证安全施工。 四、施工准备 1、施工前由技术员传达施工技术措施，并进行职工质量安全意识教育，搞好工序转换工作。 2、排水泵及排水管路，检查维修保证完好。 2 3、组织有关人员对施工图纸进行会审，测量组对箕斗装载硐室施工中线、方位、标高进行校核。 4、施工用风钻、喷浆机、搅拌机等进行全面检修试运转，筑壁用模板、钢筋、锚杆、水泥、黄砂、石子等材料准备齐全。 第二章 施工方案 箕斗装载硐室掘砌施工方案应根据现场实际揭露岩石情况而定，当岩石条件稳定时，在采取临时支护的情况下，采用第一方案。当岩石条件较差时采用第二方案。具体施工方案如下： 方案 1 全断面施工法 把吊盘松至硐室处，拨门掘进硐室上部，锚喷临时支护后，自上而下把硐室掘够深度，每掘进一炮刷够设计尺寸，进行临时支护，而后自下而上绑扎钢筋，井筒与硐室同时立模砌壁。但楼板不施工留出钢筋搭接茬及楼板位置，待井筒改绞后与车场同时施工。 方案 2 分段施工法 把硐室自楼板位置分成上下两段分别施工，即先把上室及井筒掘砌成巷，再施工下室。 具体施工： 把吊盘松至硐室处，拨门掘进上室，...
