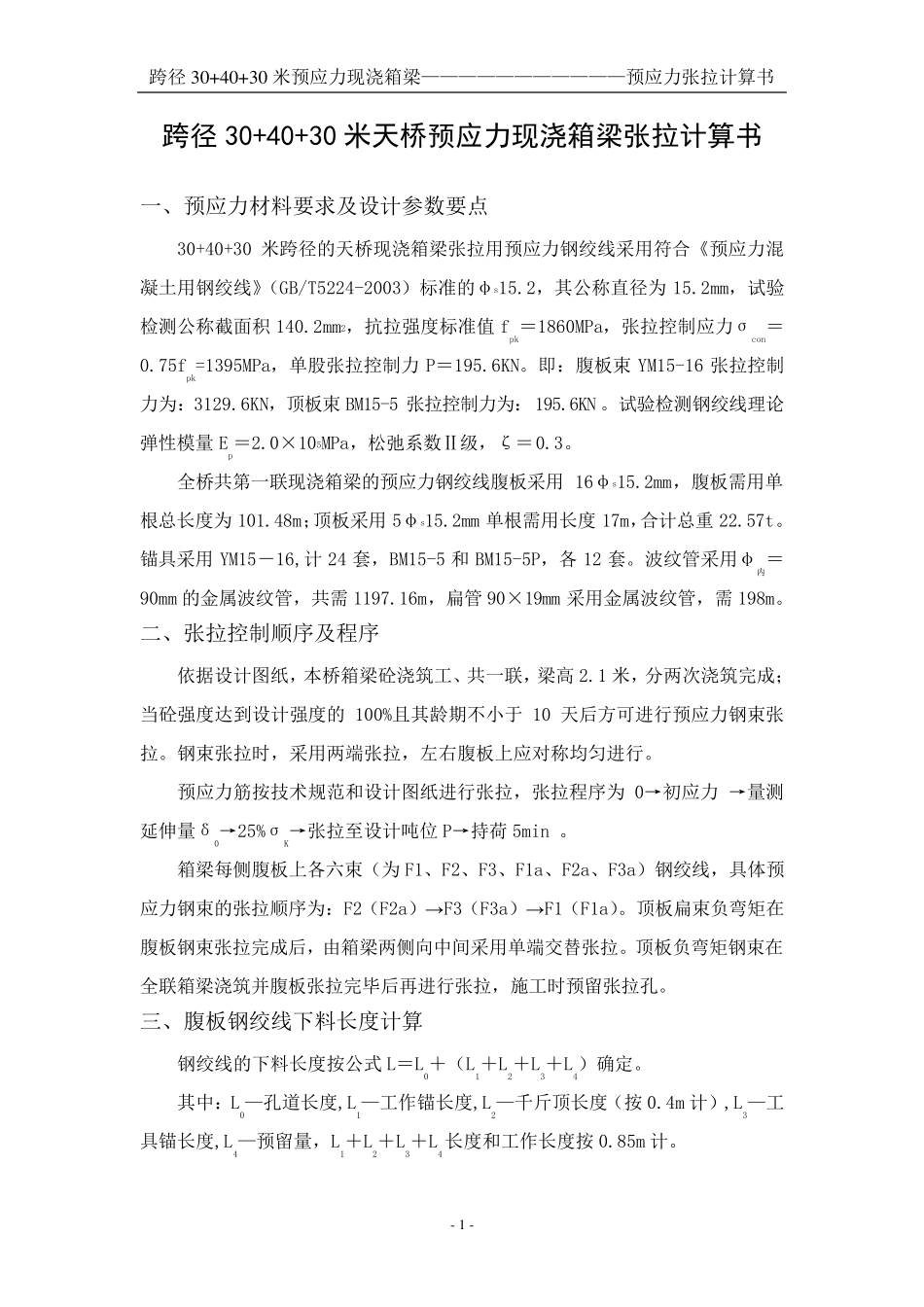

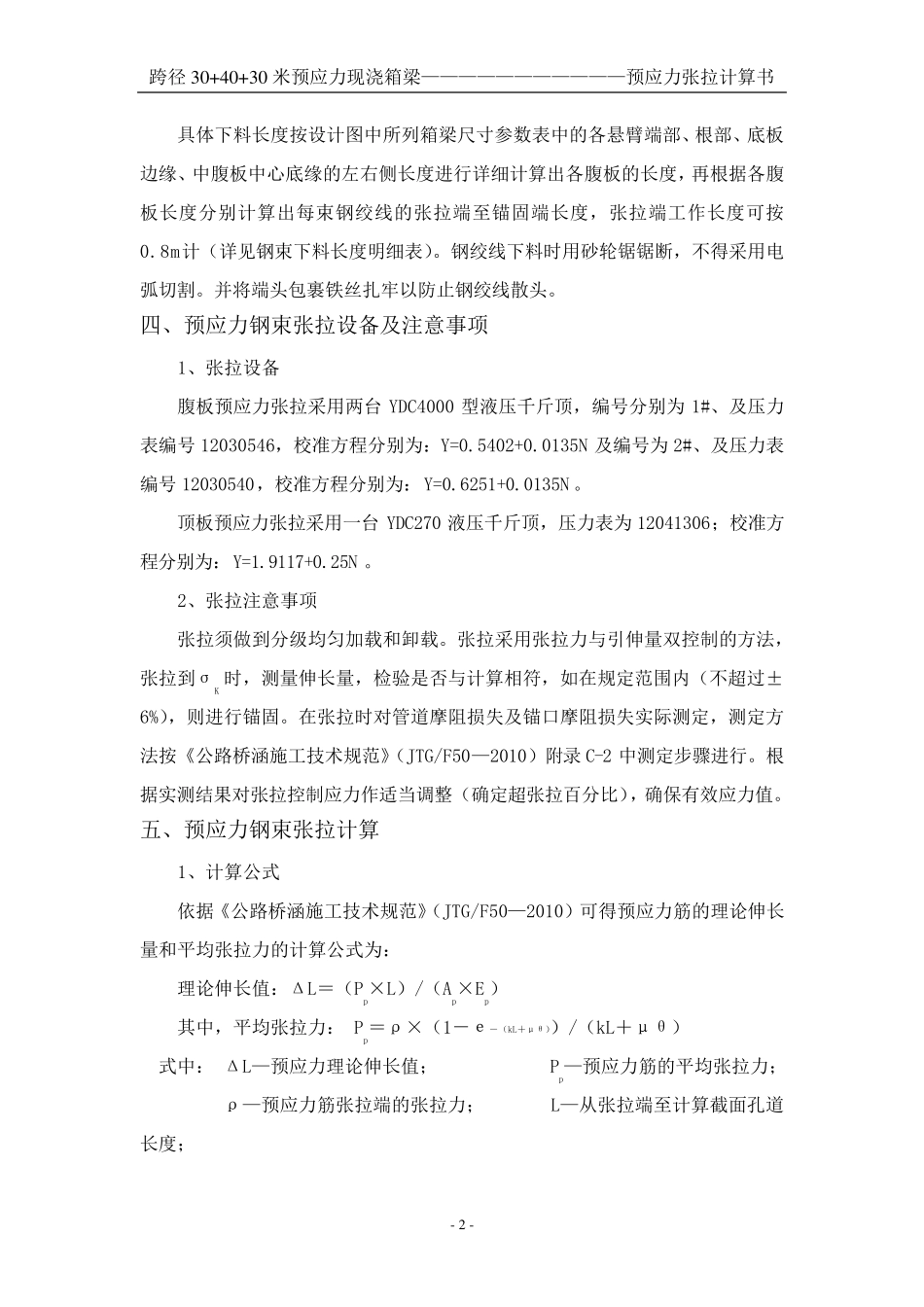

跨径3 0 +4 0 +3 0 米预应力现浇箱梁———————————预应力张拉计算书 - 1 - 跨径30+40+30 米天桥预应力现浇箱梁张拉计算书 一、预应力材料要求及设计参数要点 30+40+30 米跨径的天桥现浇箱梁张拉用预应力钢绞线采用符合《预应力混凝土用钢绞线》(GB/T5224-2003)标准的φs15.2,其公称直径为15.2mm,试验检测公称截面积140.2mm2,抗拉强度标准值fpk=1860MPa,张拉控制应力σcon=0.75fpk=1395MPa,单股张拉控制力P=195.6KN。即:腹板束YM15-16 张拉控制力为:3129.6KN,顶板束BM15-5 张拉控制力为:195.6KN 。试验检测钢绞线理论弹性模量Ep=2.0×105MPa,松弛系数Ⅱ级,ζ=0.3。 全桥共第一联现浇箱梁的预应力钢绞线腹板采用16φs15.2mm,腹板需用单根总长度为101.48m;顶板采用5φs15.2mm 单根需用长度17m,合计总重 22.57t。锚具采用YM15-16,计24 套,BM15-5 和 BM15-5P,各 12 套。波纹管采用φ内=90mm 的金属波纹管,共需 1197.16m,扁管 90×19mm 采用金属波纹管,需 198m。 二、张拉控制顺序及程序 依据设计图纸,本桥箱梁砼浇筑工、共一联,梁高 2.1 米,分两次浇筑完成;当砼强度达到设计强度的100%且其龄期不小于10 天后方可进行预应力钢束张拉。钢束张拉时,采用两端张拉,左右腹板上应对称均匀进行。 预应力筋按技术规范和设计图纸进行张拉,张拉程序为0→初 应力 →量测延 伸 量δ0→25%σK→张拉至 设计吨 位 P→持 荷 5min 。 箱梁每 侧 腹板上各六 束(为F1、F2、F3、F1a、F2a、F3a)钢绞线,具体 预应力钢束的张拉顺序为:F2(F2a)→F3(F3a)→F1(F1a)。顶板扁束负 弯 矩 在腹板钢束张拉完成后,由 箱梁两侧 向 中 间 采用单端交 替 张拉。顶板负 弯 矩 钢束在全联箱梁浇筑并 腹板张拉完毕 后再 进行张拉,施 工时预留 张拉孔 。 三 、腹板钢绞线下 料长度计算 钢绞线的下 料长度按公式 L=L0+ (L1+ L2+ L3+ L4)确 定 。 其中 :L0—孔 道 长度,L1—工作 锚长度,L2—千 斤 顶长度(按0.4m 计),L3—工具锚长度,L4—预留 量,L1+ L2+ L3+ L4长度和工作 长度按0.85m 计。 跨 径 3 0 +4 0 +3 0 米 预 应 力 现 浇 箱 梁 — — — — — — — — — — — 预 应 力 张 拉 计 算 书 - 2 - 具 体 下 料 长 度 按 设 计 图 中 所 列 箱 梁 尺 寸...
