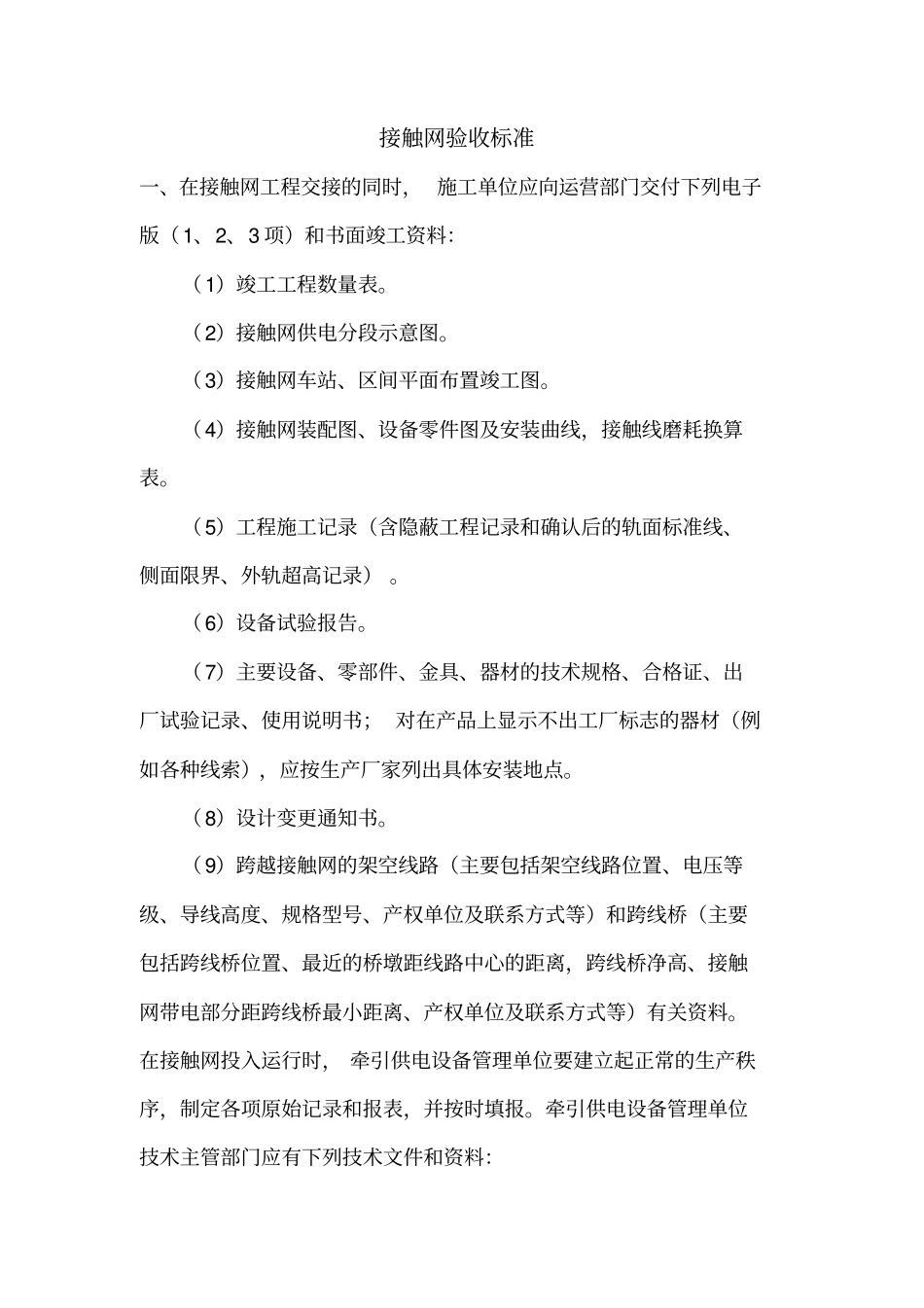

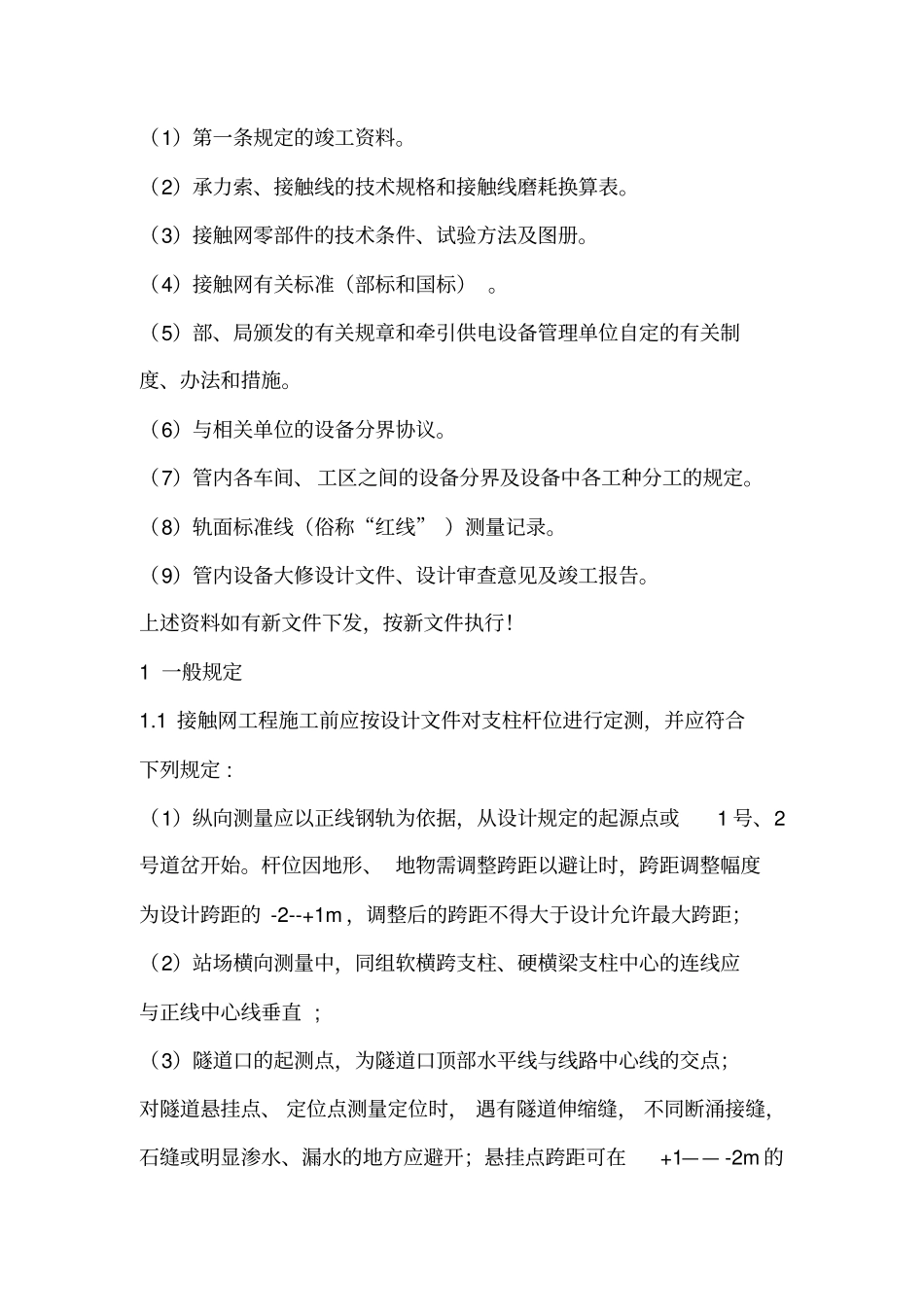

接触网验收标准一、在接触网工程交接的同时， 施工单位应向运营部门交付下列电子版（1、2、3 项）和书面竣工资料：（1）竣工工程数量表。（2）接触网供电分段示意图。（3）接触网车站、区间平面布置竣工图。（4）接触网装配图、设备零件图及安装曲线，接触线磨耗换算表。（5）工程施工记录（含隐蔽工程记录和确认后的轨面标准线、侧面限界、外轨超高记录） 。（6）设备试验报告。（7）主要设备、零部件、金具、器材的技术规格、合格证、出厂试验记录、使用说明书； 对在产品上显示不出工厂标志的器材（例如各种线索），应按生产厂家列出具体安装地点。（8）设计变更通知书。（9）跨越接触网的架空线路（主要包括架空线路位置、电压等级、导线高度、规格型号、产权单位及联系方式等）和跨线桥（主要包括跨线桥位置、最近的桥墩距线路中心的距离，跨线桥净高、接触网带电部分距跨线桥最小距离、产权单位及联系方式等）有关资料。在接触网投入运行时， 牵引供电设备管理单位要建立起正常的生产秩序，制定各项原始记录和报表，并按时填报。牵引供电设备管理单位技术主管部门应有下列技术文件和资料：（1）第一条规定的竣工资料。（2）承力索、接触线的技术规格和接触线磨耗换算表。（3）接触网零部件的技术条件、试验方法及图册。（4）接触网有关标准（部标和国标） 。（5）部、局颁发的有关规章和牵引供电设备管理单位自定的有关制度、办法和措施。（6）与相关单位的设备分界协议。（7）管内各车间、工区之间的设备分界及设备中各工种分工的规定。（8）轨面标准线（俗称“红线” ）测量记录。（9）管内设备大修设计文件、设计审查意见及竣工报告。上述资料如有新文件下发，按新文件执行！1 一般规定1.1 接触网工程施工前应按设计文件对支柱杆位进行定测，并应符合下列规定 : （1）纵向测量应以正线钢轨为依据，从设计规定的起源点或1 号、2号道岔开始。杆位因地形、 地物需调整跨距以避让时，跨距调整幅度为设计跨距的 -2--+1m ，调整后的跨距不得大于设计允许最大跨距；（2）站场横向测量中，同组软横跨支柱、硬横梁支柱中心的连线应与正线中心线垂直 ; （3）隧道口的起测点，为隧道口顶部水平线与线路中心线的交点；对隧道悬挂点、 定位点测量定位时， 遇有隧道伸缩缝， 不同断涌接缝，石缝或明显渗水、漏水的地方应避开；悬挂点跨距可在+1—— -2m 的范围内调整，但调整后的跨距不得大于设计允许值。（4）桥支柱垂直线路中心...
