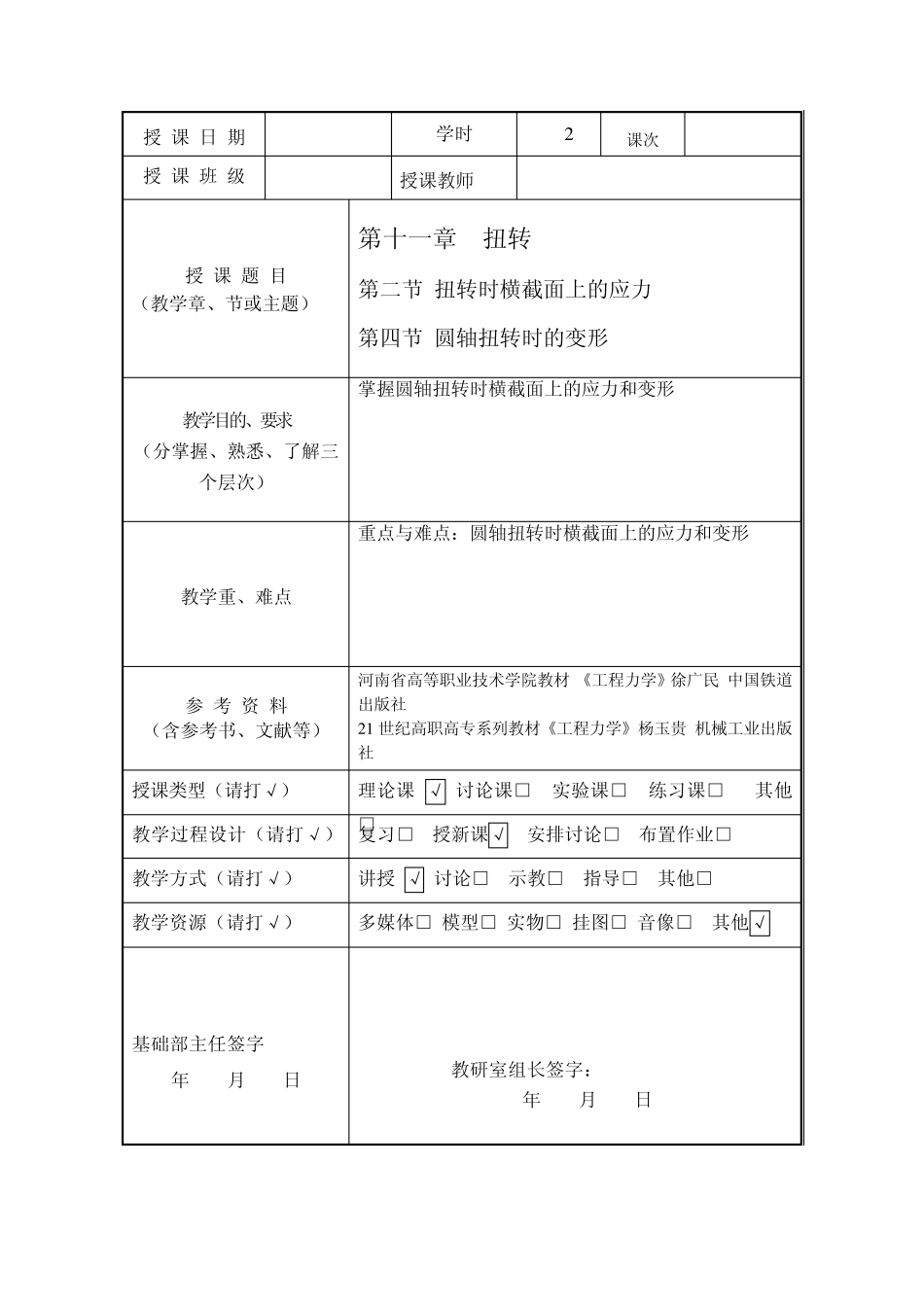

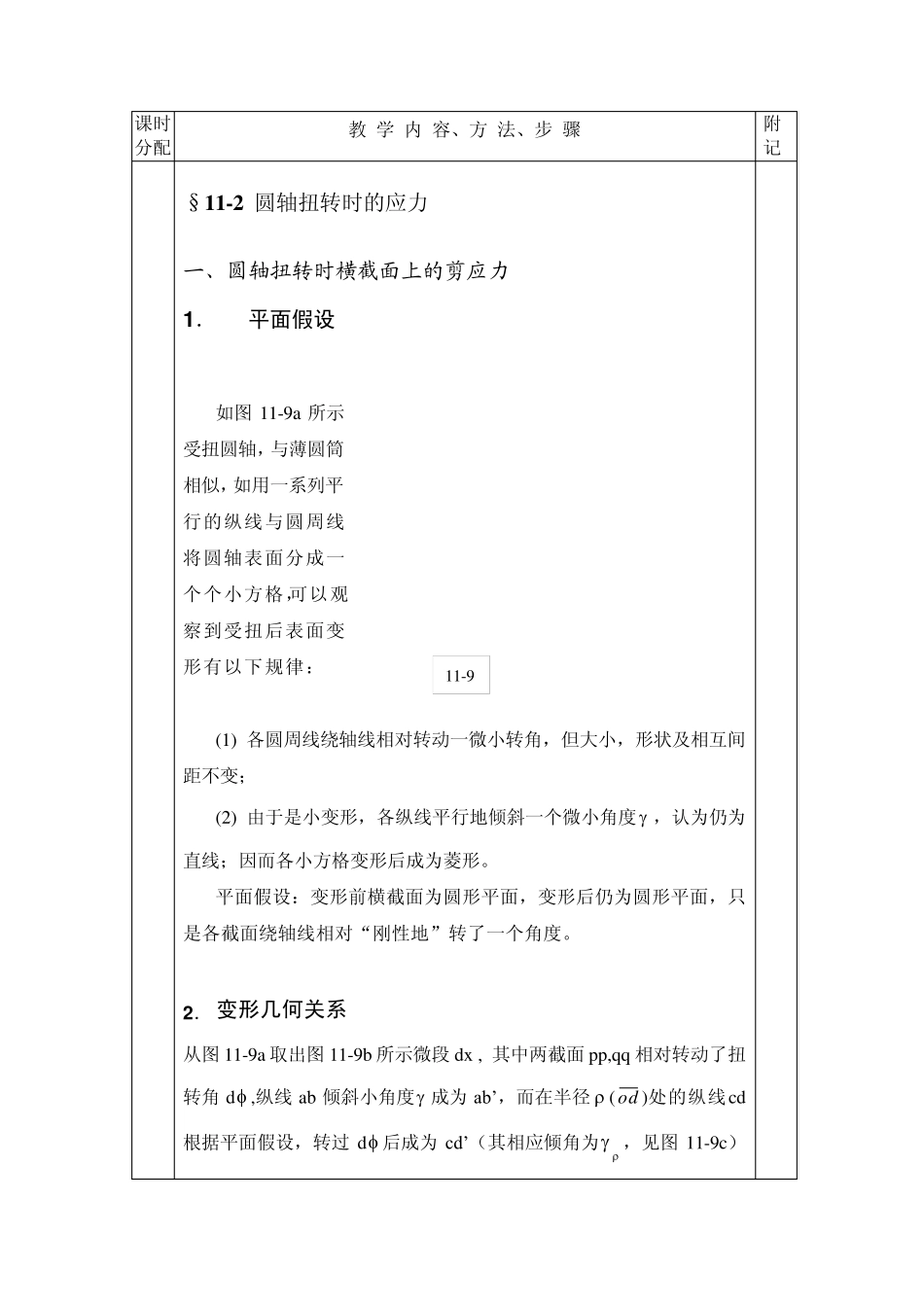

授 课 日 期 学时 2 课次 授 课 班 级 授课教师 授 课 题 目 (教学章、节或主题) 第十一章 扭转 第二节 扭转时横截面上的应力 第四节 圆轴扭转时的变形 教学目的、要求 (分掌握、熟悉、了解三个层次) 掌握圆轴扭转时横截面上的应力和变形 教学重、难点 重点与难点:圆轴扭转时横截面上的应力和变形 参 考 资 料 (含参考书、文献等) 河南省高等职业技术学院教材 《工程力学》徐广民 中国铁道出版社 2 1 世纪高职高专系列教材《工程力学》杨玉贵 机械工业出版社 授课类型(请打√) 理论课 √ 讨论课□ 实验课□ 练习课□ 其他□ 教学过程设计(请打√) 复习□ 授新课√ 安排讨论□ 布置作业□ 教学方式(请打√) 讲授 √ 讨论□ 示教□ 指导□ 其他□ 教学资源(请打√) 多媒体□ 模型□ 实物□ 挂图□ 音像□ 其他√ 基础部主任签字 年 月 日 教研室组长签字: 年 月 日 .......................装.............订..........线...................... 课时分配 教 学 内 容、方 法、步 骤 附 记 §1 1 -2 圆轴扭转时的应力 一、圆轴扭转时横截面上的剪应力 1 . 平面假设 如图 11-9a 所示受扭圆轴,与薄圆筒相似,如用一系列平行的纵线与圆周线将圆轴表面分成一个个小方格,可以观察到受扭后表面变形有以下规律: (1) 各圆周线绕轴线相对转动一微小转角,但大小,形状及相互间距不变; (2) 由于是小变形,各纵线平行地倾斜一个微小角度 ,认为仍为直线;因而各小方格变形后成为菱形。 平面假设:变形前横截面为圆形平面,变形后仍为圆形平面,只是各截面绕轴线相对“刚性地”转了一个角度。 2 . 变形几何关系 从图 11-9a 取出图 11-9b 所示微段 dx , 其中两截面 pp,qq 相对转动了扭转角 d ,纵线 ab 倾斜小角度 成为 ab’,而在半径  (od )处的纵线cd根据平面假设,转过 d 后成为 cd’(其相应倾角为 ,见图 11-9c) 11-9 由于是小变形,从图11-9c 可知:ddxrdd'。于是 dxd  (a) 对于半径为 R 的圆轴表面(见图11-9b),则为 dxdR   (b) 3 . 物理关系 与受扭薄壁圆筒相同,在半径为  处截出厚为 d  的薄圆筒(图11-9b),用一对相距 dy 而相交于轴...
