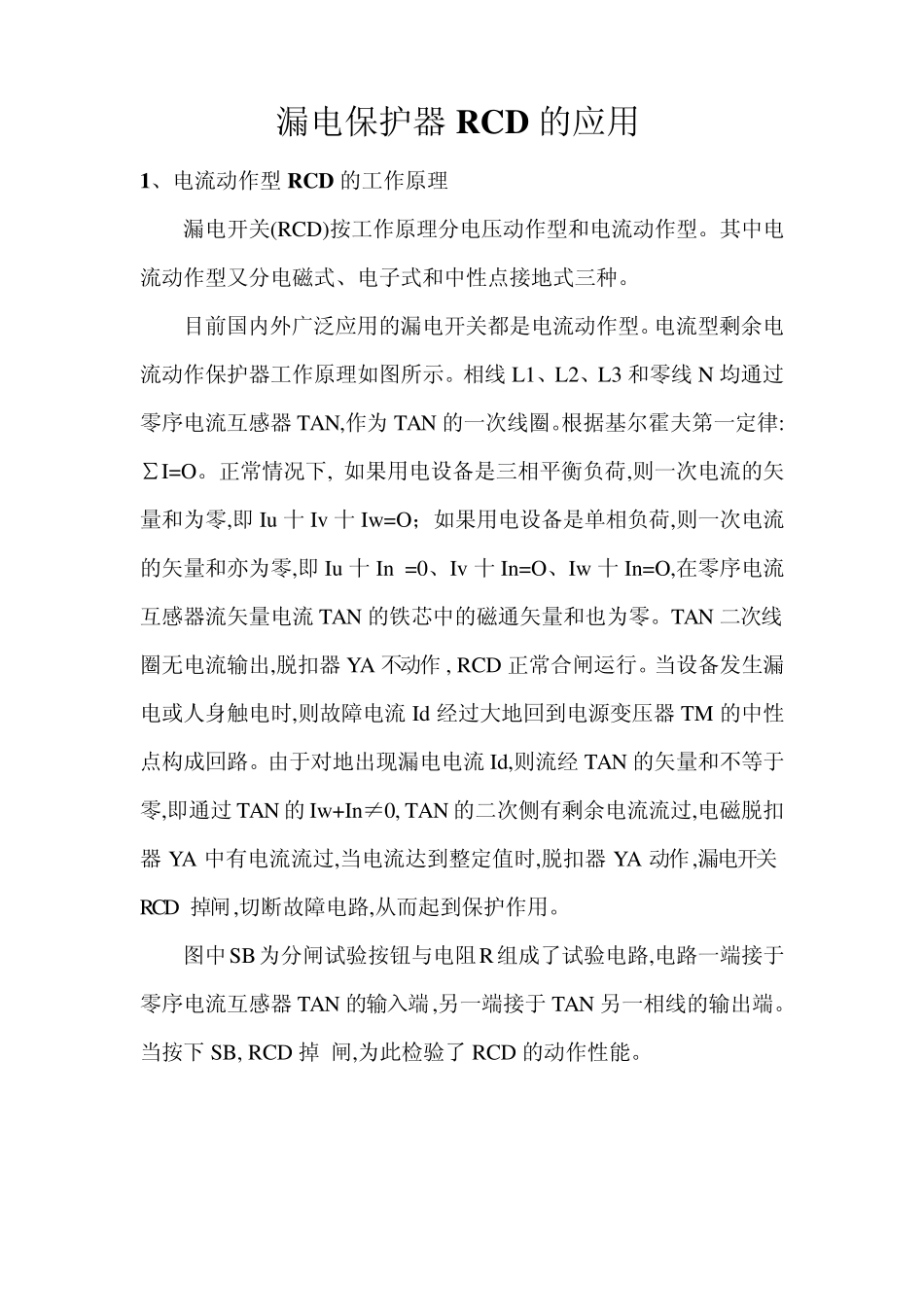

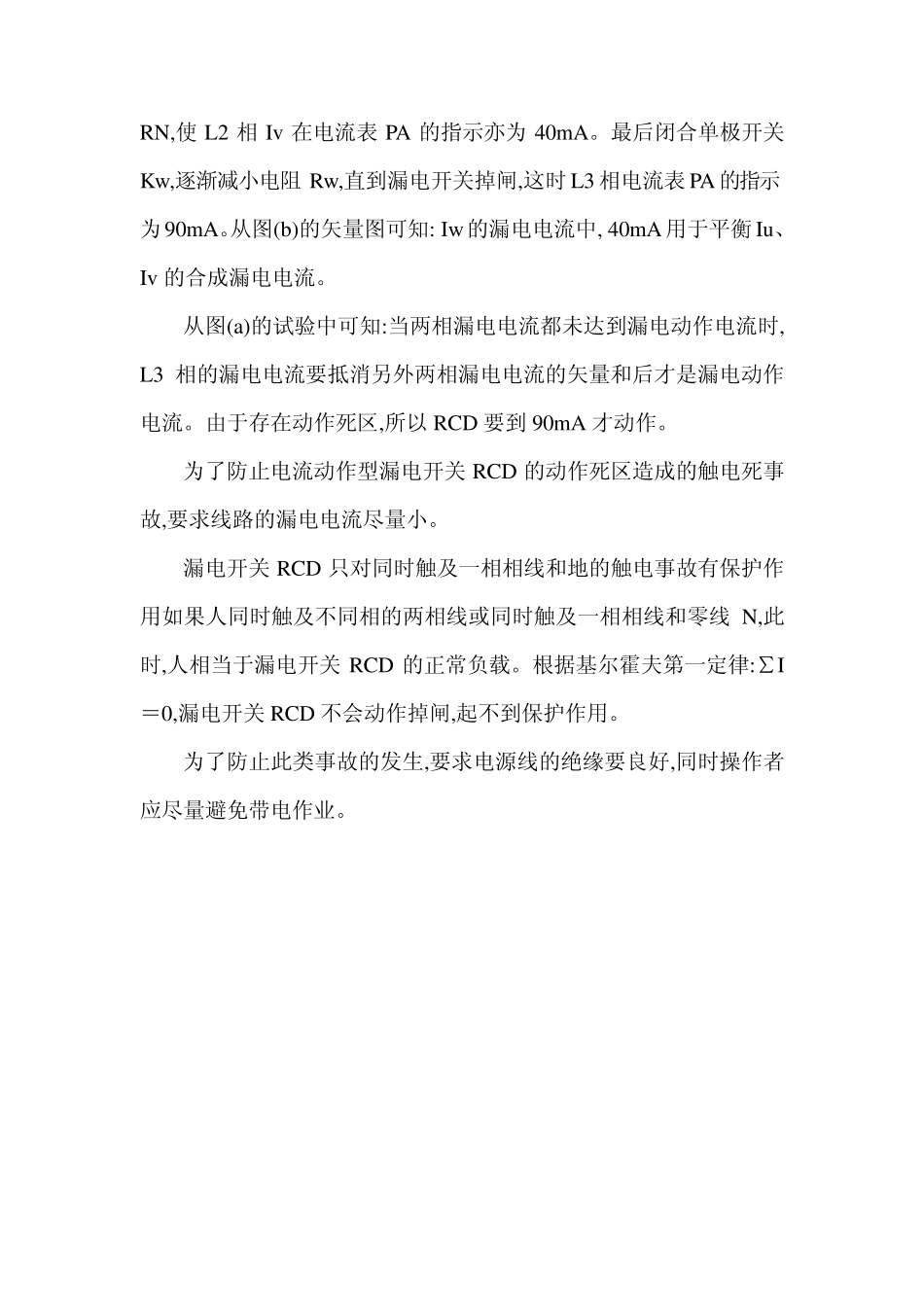

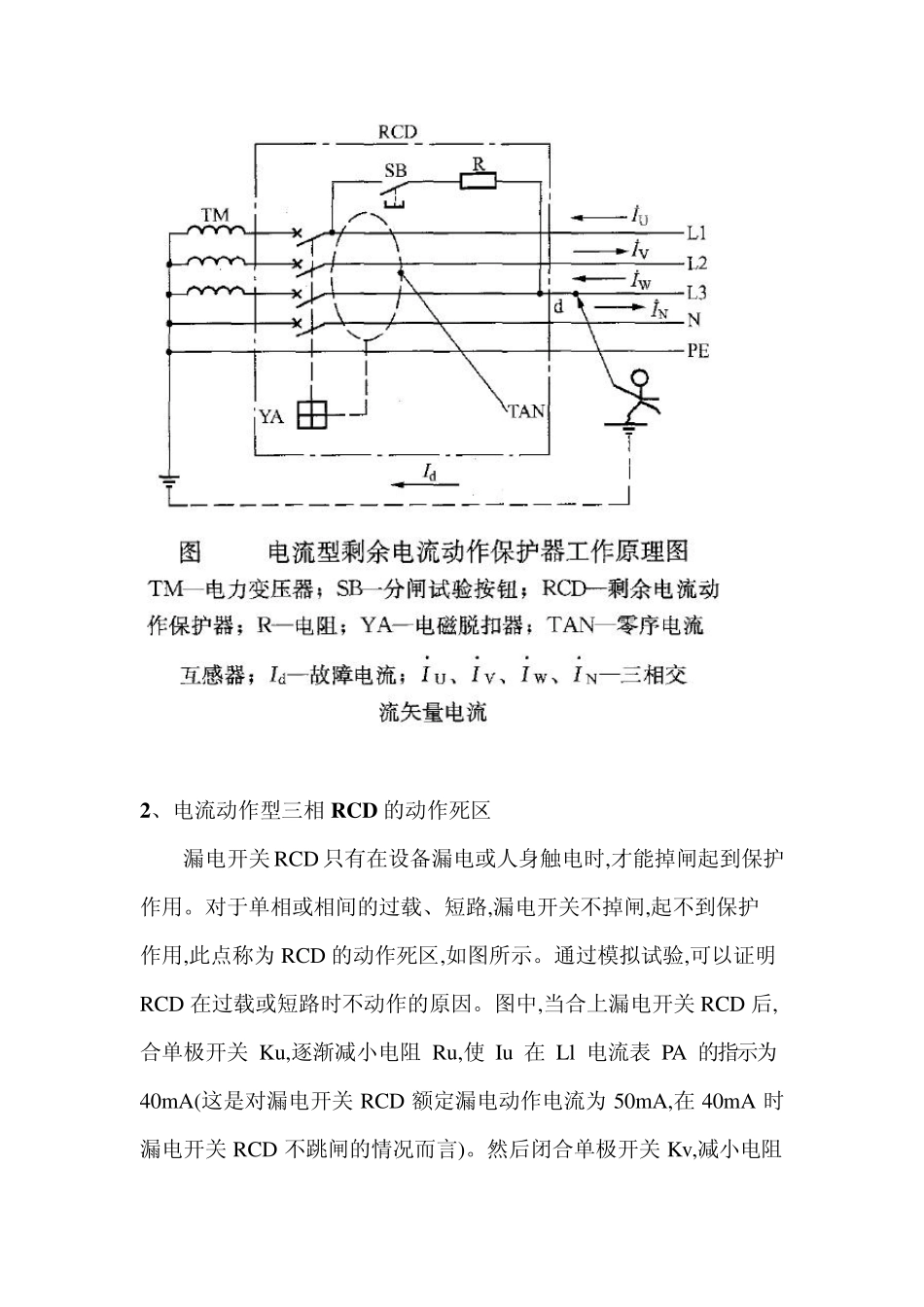

漏电保护器R C D 的应用 1、电流动作型R C D 的工作原理 漏电开关(RCD)按工作原理分电压动作型和电流动作型。其中电流动作型又分电磁式、电子式和中性点接地式三种。 目前国内外广泛应用的漏电开关都是电流动作型。电流型剩余电流动作保护器工作原理如图所示。相线L1、L2、L3 和零线N 均通过零序电流互感器TAN,作为TAN 的一次线圈。根据基尔霍夫第一定律: ∑I=O。正常情况下, 如果用电设备是三相平衡负荷,则一次电流的矢量和为零,即 Iu 十 Iv 十 Iw =O；如果用电设备是单相负荷,则一次电流的矢量和亦为零,即 Iu 十 In =0、Iv 十 In=O、Iw 十 In=O,在零序电流互感器流矢量电流TAN 的铁芯中的磁通矢量和也为零。TAN 二次线圈无电流输出,脱扣器YA 不动作, RCD 正常合闸运行。当设备发生漏电或人身触电时,则故障电流Id 经过大地回到电源变压器TM 的中性点构成回路。由于对地出现漏电电流Id,则流经 TAN 的矢量和不等于零,即通过TAN 的Iw +In≠0, TAN 的二次侧有剩余电流流过,电磁脱扣器YA 中有电流流过,当电流达到整定值时,脱扣器YA 动作,漏电开关RCD 掉闸,切断故障电路,从而起到保护作用。 图中SB为分闸试验按钮与电阻R组成了试验电路,电路一端接于零序电流互感器TAN 的输入端,另一端接于 TAN 另一相线的输出端。当按下 SB, RCD 掉 闸,为此检验了 RCD 的动作性能。 2、电流动作型三相 R C D 的动作死区 漏电开关 RCD 只有在设备漏电或人身触电时,才能掉闸起到保护 作用。对于单相或相间的过载、短路,漏电开关不掉闸,起不到保护 作用,此点称为 RCD 的动作死区,如图所示。通过模拟试验,可以证明 RCD 在过载或短路时不动作的原因。图中,当合上漏电开关 RCD 后, 合单极开关 Ku,逐渐减小电阻 Ru,使 Iu 在 Ll 电流表 PA 的指示为40mA(这是对漏电开关 RCD 额定漏电动作电流为 50mA,在 40mA 时漏电开关 RCD 不跳闸的情况而言)。然后闭合单极开关 Kv,减小电阻RN,使L2 相Iv 在电流表PA 的指示亦为40mA。最后闭合单极开关Kw ,逐渐减小电阻Rw ,直到漏电开关掉闸,这时L3 相电流表PA 的指示为90mA。从图(b)的矢量图可知: Iw 的漏电电流中, 40mA用于平衡Iu、Iv 的合成漏电电流。 从图(a)的试验中可知:当两相漏电电流都未达到漏电动作电流时, L3 相的漏电电流要抵消另外两相漏电电流的矢量和后才是漏电动作电流。由于存在动作死区,所以RCD 要到90mA 才动作。...
