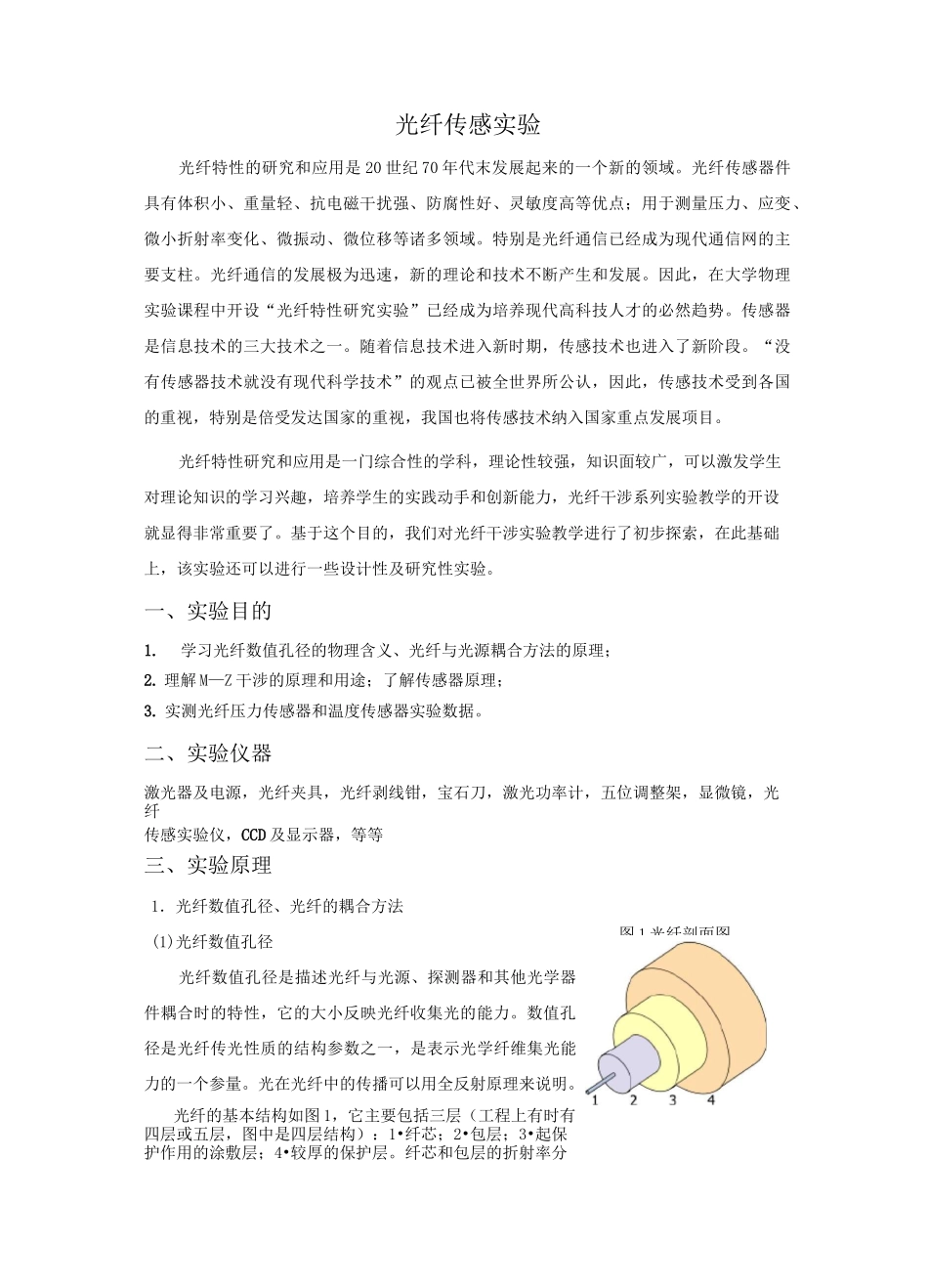

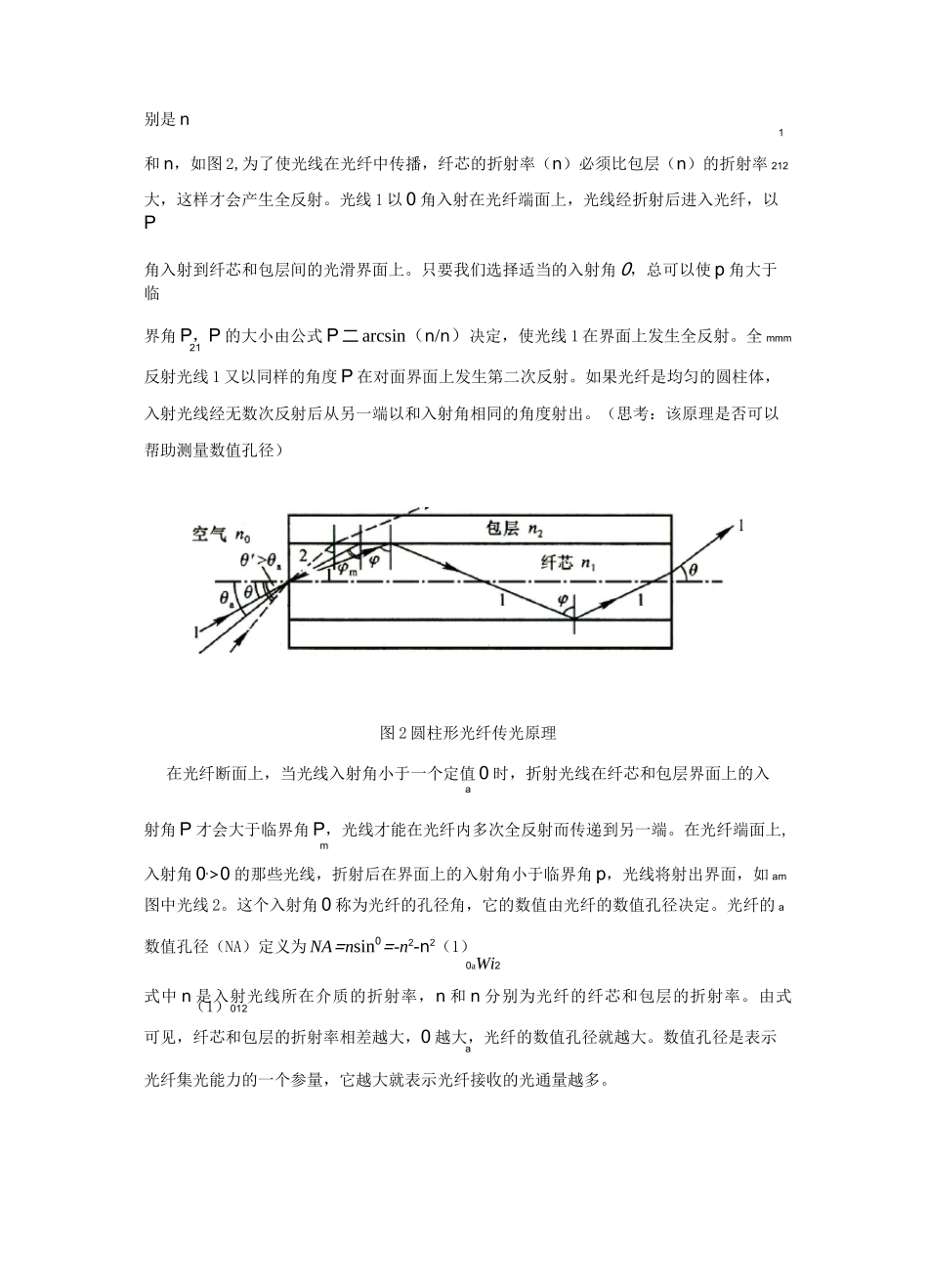

图 1 光纤剖面图光纤传感实验光纤特性的研究和应用是 20 世纪 70 年代末发展起来的一个新的领域。光纤传感器件具有体积小、重量轻、抗电磁干扰强、防腐性好、灵敏度高等优点;用于测量压力、应变、微小折射率变化、微振动、微位移等诸多领域。特别是光纤通信已经成为现代通信网的主要支柱。光纤通信的发展极为迅速,新的理论和技术不断产生和发展。因此,在大学物理实验课程中开设“光纤特性研究实验”已经成为培养现代高科技人才的必然趋势。传感器是信息技术的三大技术之一。随着信息技术进入新时期,传感技术也进入了新阶段。“没有传感器技术就没有现代科学技术”的观点已被全世界所公认,因此,传感技术受到各国的重视,特别是倍受发达国家的重视,我国也将传感技术纳入国家重点发展项目。光纤特性研究和应用是一门综合性的学科,理论性较强,知识面较广,可以激发学生对理论知识的学习兴趣,培养学生的实践动手和创新能力,光纤干涉系列实验教学的开设就显得非常重要了。基于这个目的,我们对光纤干涉实验教学进行了初步探索,在此基础上,该实验还可以进行一些设计性及研究性实验。一、实验目的1.学习光纤数值孔径的物理含义、光纤与光源耦合方法的原理;2. 理解 M—Z 干涉的原理和用途;了解传感器原理;3. 实测光纤压力传感器和温度传感器实验数据。二、实验仪器激光器及电源,光纤夹具,光纤剥线钳,宝石刀,激光功率计,五位调整架,显微镜,光纤传感实验仪,CCD 及显示器,等等三、实验原理1.光纤数值孔径、光纤的耦合方法(1)光纤数值孔径光纤数值孔径是描述光纤与光源、探测器和其他光学器件耦合时的特性,它的大小反映光纤收集光的能力。数值孔径是光纤传光性质的结构参数之一,是表示光学纤维集光能力的一个参量。光在光纤中的传播可以用全反射原理来说明。光纤的基本结构如图 1,它主要包括三层(工程上有时有四层或五层,图中是四层结构):1•纤芯;2•包层;3•起保护作用的涂敷层;4•较厚的保护层。纤芯和包层的折射率分别是 n1和 n,如图 2,为了使光线在光纤中传播,纤芯的折射率(n)必须比包层(n)的折射率 212大,这样才会产生全反射。光线 1 以 0 角入射在光纤端面上,光线经折射后进入光纤,以P角入射到纤芯和包层间的光滑界面上。只要我们选择适当的入射角 0,总可以使 p 角大于临界角 P,P 的大小由公式 P 二 arcsin(n/n)决定,使光线 1 在界面上发生全反射。全 mmm21反射光线 1...
