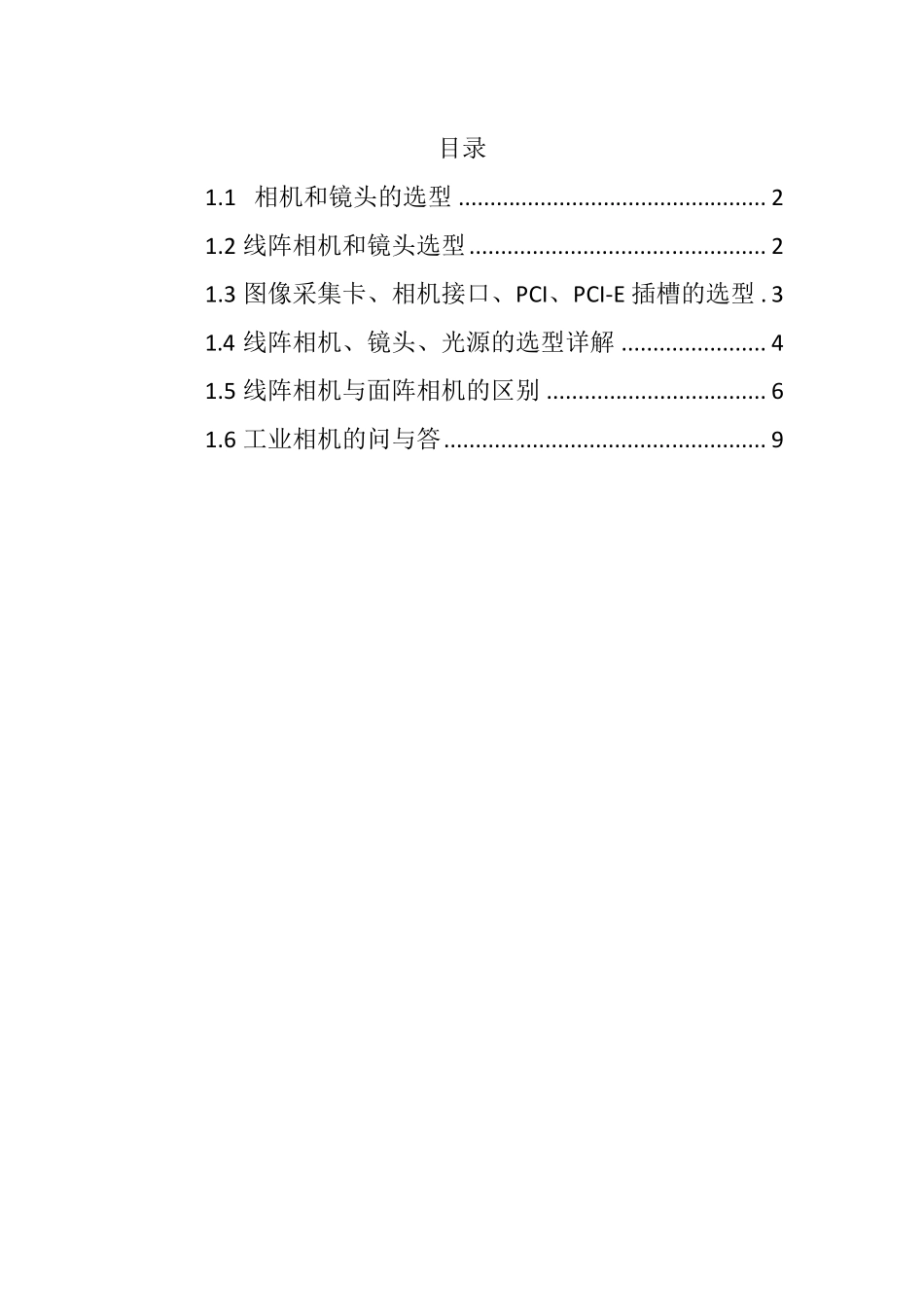

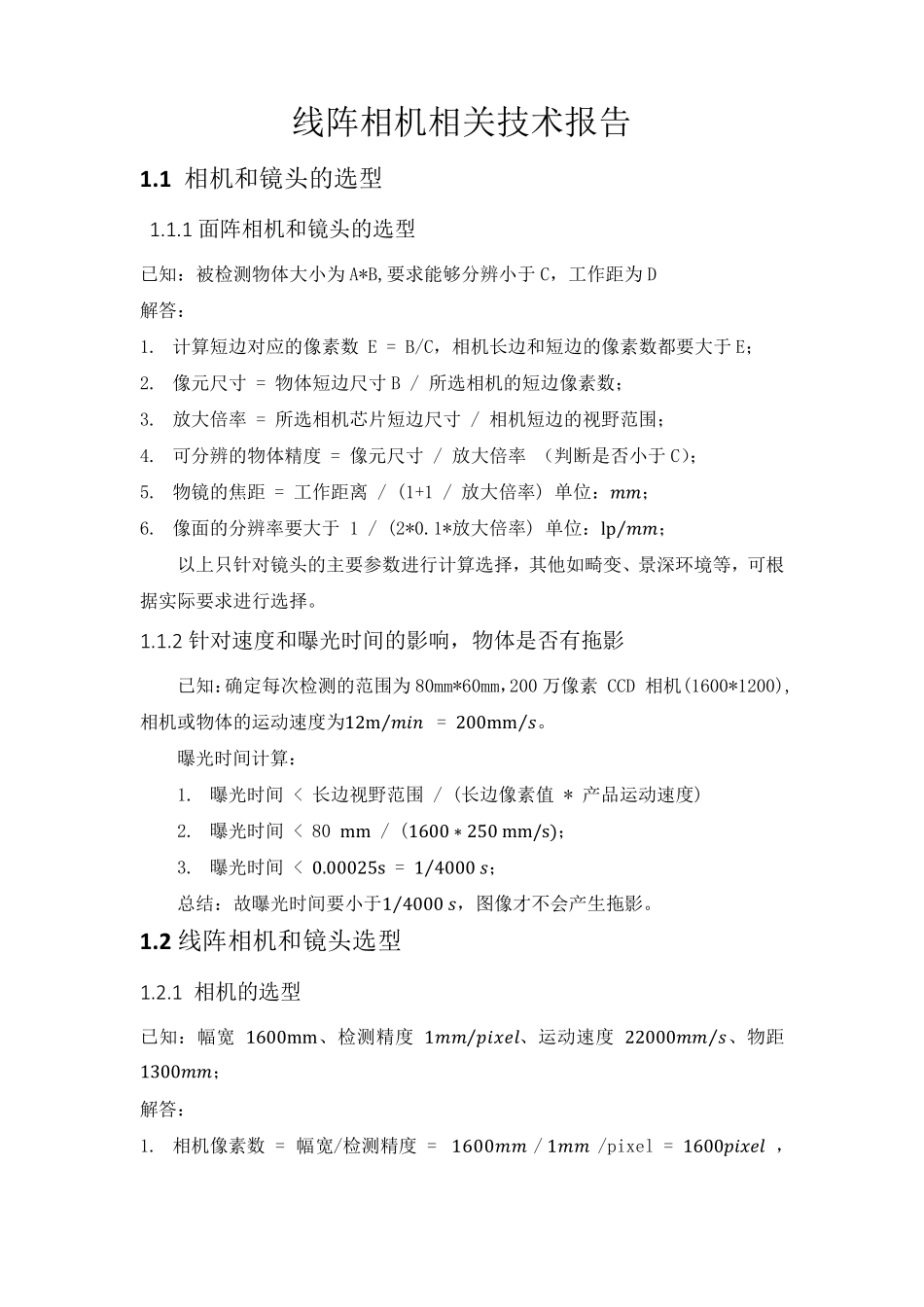

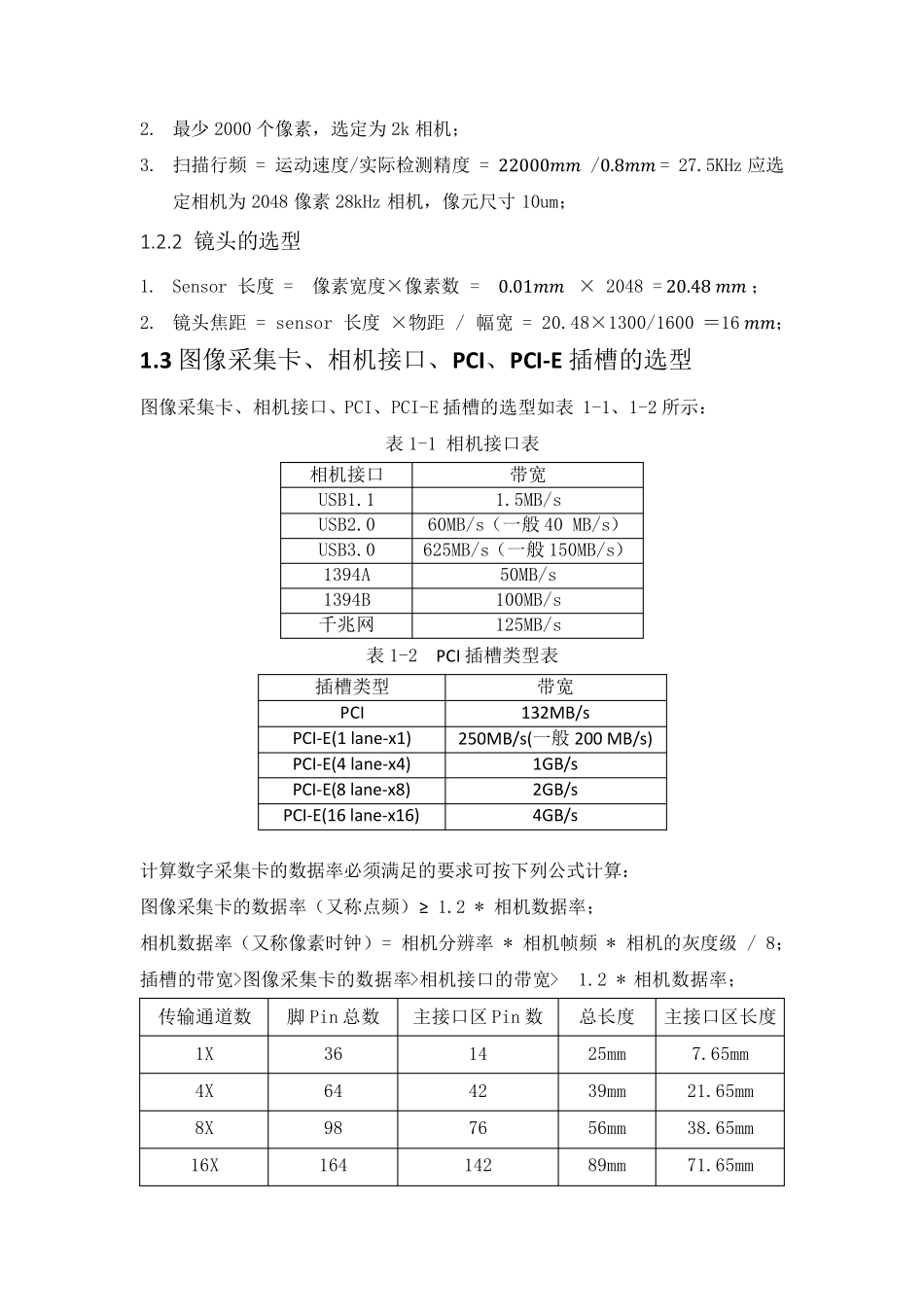

目录 1.1 相机和镜头的选型 ................................................. 2 1.2 线阵相机和镜头选型 ............................................... 2 1.3 图像采集卡、相机接口、P CI、P CI-E 插槽的选型 . 3 1.4 线阵相机、镜头、光源的选型详解 ....................... 4 1.5 线阵相机与面阵相机的区别 ................................... 6 1.6 工业相机的问与答 ................................................... 9 线阵相机相关技术报告 1.1 相机和镜头的选型 1.1.1 面阵相机和镜头的选型 已知：被检测物体大小为A*B,要求能够分辨小于C，工作距为D 解答： 1. 计算短边对应的像素数 E = B/C，相机长边和短边的像素数都要大于E； 2. 像元尺寸 = 物体短边尺寸B / 所选相机的短边像素数； 3. 放大倍率 = 所选相机芯片短边尺寸 / 相机短边的视野范围； 4. 可分辨的物体精度 = 像元尺寸 / 放大倍率 （判断是否小于C）； 5. 物镜的焦距 = 工作距离 / (1+1 / 放大倍率) 单位：ᵅᵅ； 6. 像面的分辨率要大于 1 / (2*0.1*放大倍率) 单位：lp ᵅᵅ⁄； 以上只针对镜头的主要参数进行计算选择，其他如畸变、景深环境等，可根据实际要求进行选择。 1.1.2 针对速度和曝光时间的影响，物体是否有拖影 已知：确定每次检测的范围为80mm*60mm，200 万像素 CCD 相机(1600*1200),相机或物体的运动速度为12m ᵅᵅᵅ⁄ = 200mm ᵆ⁄ 。 曝光时间计算： 1. 曝光时间 < 长边视野范围 / (长边像素值 * 产品运动速度) 2. 曝光时间 < 80 mm / (1600 ∗ 250 mm/s)； 3. 曝光时间 < 0.00025s = 1 4000 ᵆ⁄； 总结：故曝光时间要小于1 4000 ᵆ⁄，图像才不会产生拖影。 1.2 线阵相机和镜头选型 1.2.1 相机的选型 已知：幅宽 1600mm、检测精度 1ᵅᵅ ᵅᵅᵆᵅᵅ⁄、运动速度 22000ᵅᵅ ᵆ⁄ 、物距1300ᵅᵅ； 解答： 1. 相机像素数 = 幅宽/检测精度 = 1600ᵅᵅ / 1ᵅᵅ /pixel = 1600ᵅᵅᵆᵅᵅ ， 2. 最少2000 个像素，选定为2k 相机； 3. 扫描行频 = 运动速度/实际检测精度 = 22000ᵅ ᵅ /0.8ᵅ ᵅ = 27.5KHz 应选定相机为2048 像素28kHz 相机，像元尺寸10um； 1.2.2 镜头的选型 1. Sensor 长度 = 像素宽度×像素数 = 0.01ᵅ ᵅ × 2048 = 20.48 ᵅ ᵅ ； 2. 镜头...
