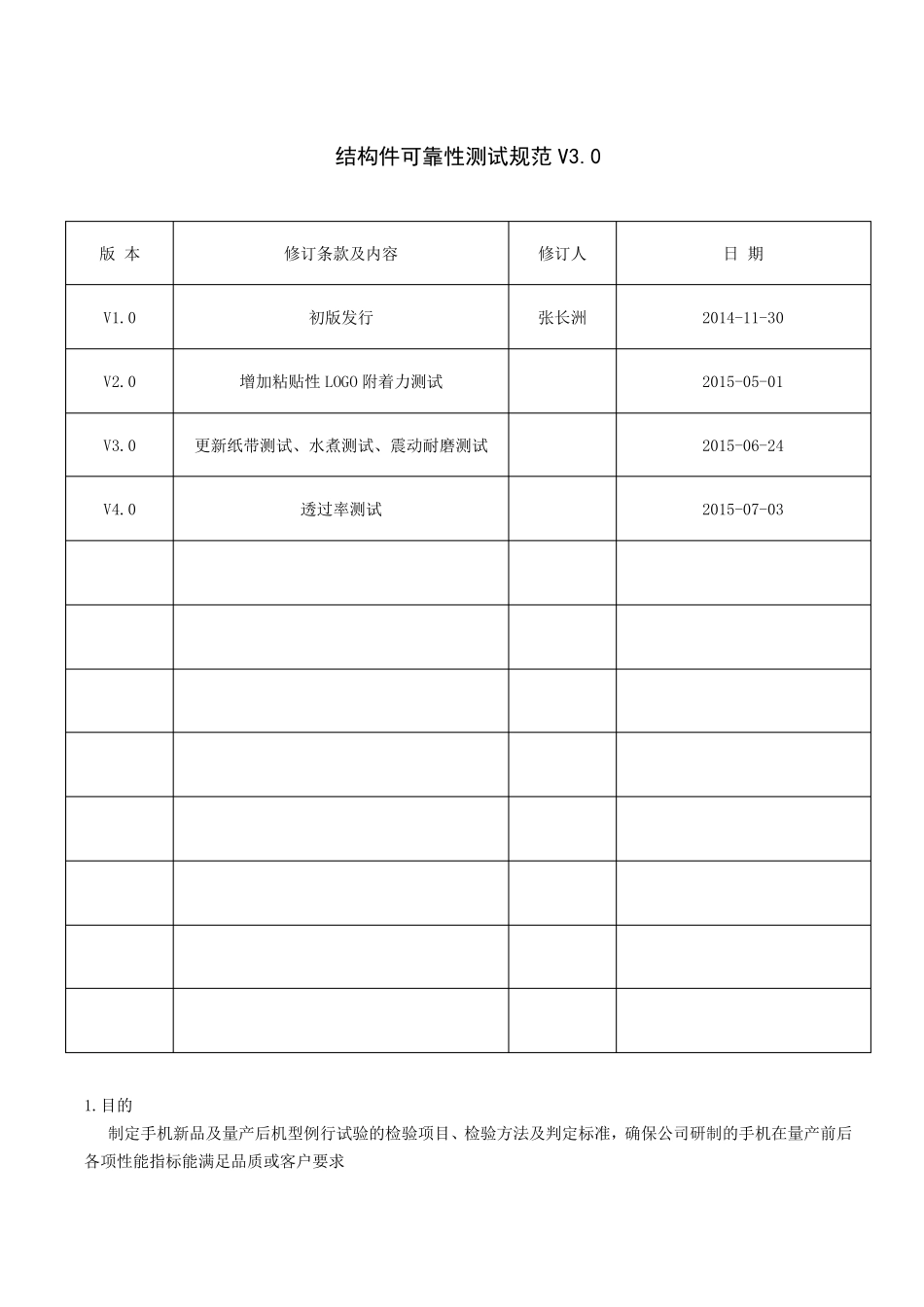

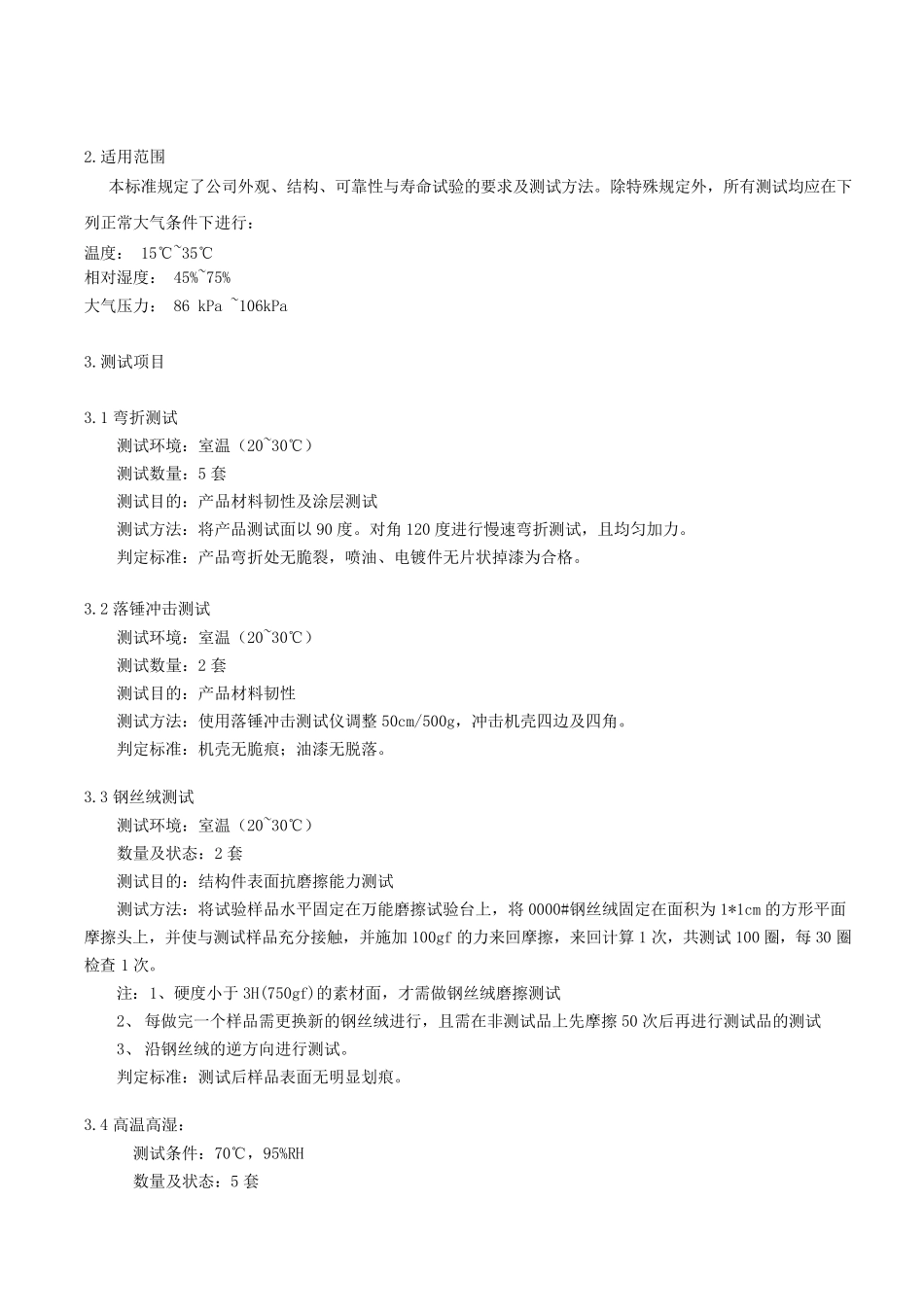

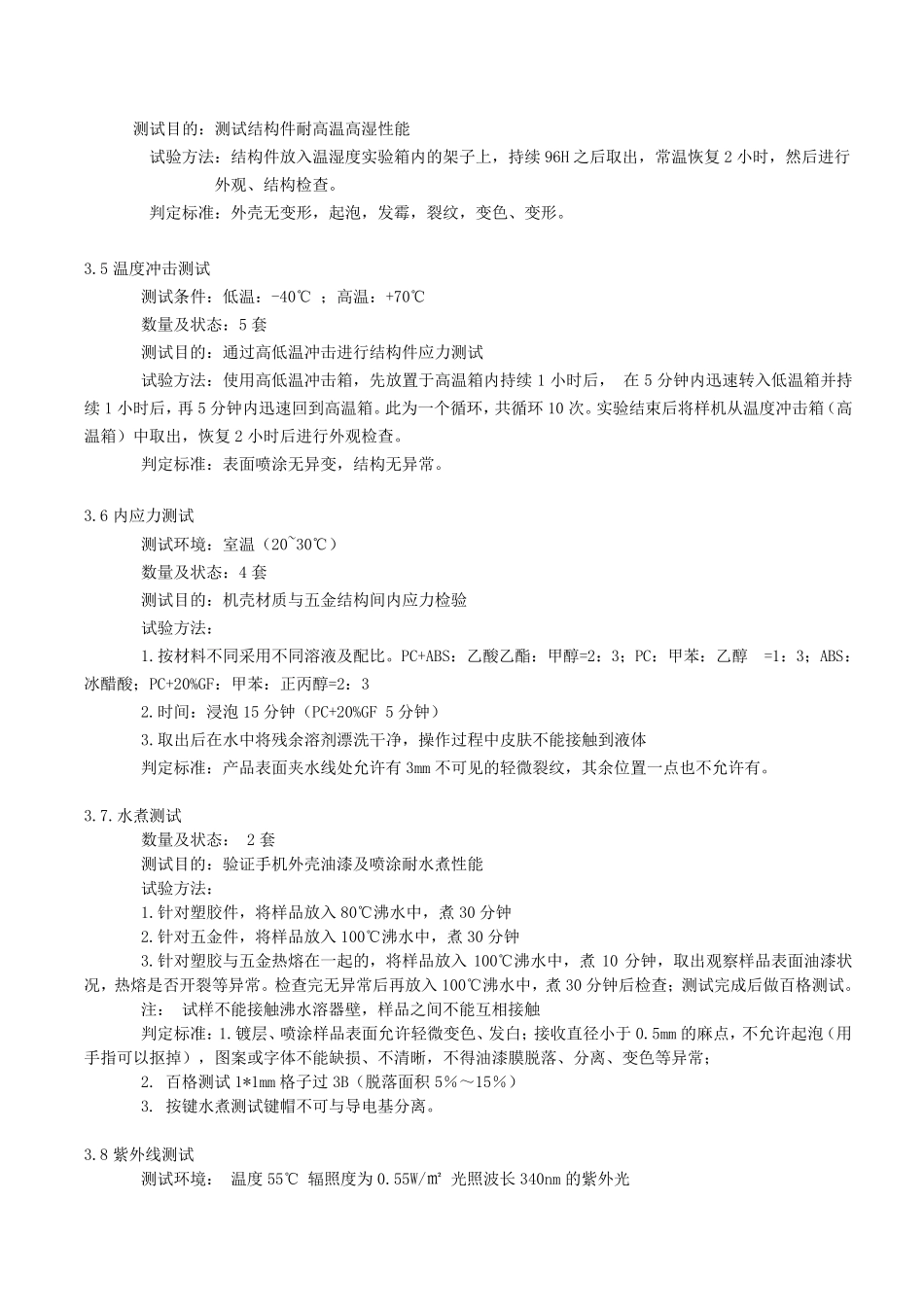

结构件可靠性测试规范 V3.0 1.目的 制定手机新品及量产后机型例行试验的检验项目、检验方法及判定标准，确保公司研制的手机在量产前后各项性能指标能满足品质或客户要求 版 本 修订条款及内容 修订人 日 期 V1.0 初版发行 张长洲 2014-11-30 V2.0 增加粘贴性 LOGO 附着力测试 2015-05-01 V3.0 更新纸带测试、水煮测试、震动耐磨测试 2015-06-24 V4.0 透过率测试 2015-07-03 2.适用范围 本标准规定了公司外观、结构、可靠性与寿命试验的要求及测试方法。除特殊规定外，所有测试均应在下列正常大气条件下进行： 温度： 15℃~35℃ 相对湿度： 45%~75% 大气压力： 86 kPa ~106kPa 3.测试项目 3.1 弯折测试 测试环境：室温（20~30℃） 测试数量：5 套 测试目的：产品材料韧性及涂层测试 测试方法：将产品测试面以 90 度。对角 120 度进行慢速弯折测试，且均匀加力。 判定标准：产品弯折处无脆裂，喷油、电镀件无片状掉漆为合格。 3.2 落锤冲击测试 测试环境：室温（20~30℃） 测试数量：2 套 测试目的：产品材料韧性 测试方法：使用落锤冲击测试仪调整 50cm/500g，冲击机壳四边及四角。 判定标准：机壳无脆痕；油漆无脱落。 3.3 钢丝绒测试 测试环境：室温（20~30℃） 数量及状态：2 套 测试目的：结构件表面抗磨擦能力测试 测试方法：将试验样品水平固定在万能磨擦试验台上，将 0000#钢丝绒固定在面积为 1*1cm 的方形平面摩擦头上，并使与测试样品充分接触，并施加 100gf 的力来回摩擦，来回计算1 次，共测试100 圈，每30 圈检查1 次。 注：1、硬度小于3H(750gf)的素 材面，才 需 做 钢丝绒磨擦测试 2、 每做 完 一 个 样品需 更 换 新 的钢丝绒进行，且需 在非 测试品上先 摩擦 50 次后 再 进行测试品的测试 3、 沿 钢丝绒的逆 方向 进行测试。 判定标准：测试后 样品表面无明 显 划 痕。 3.4 高 温高 湿： 测试条件：70℃，95%RH 数量及状态：5 套 测试目的：测试结构件耐高温高湿性能 试验方法：结构件放入温湿度实验箱内的架子上，持续96H 之后取出，常温恢复2 小时，然后进行外观、结构检查。 判定标准：外壳无变形，起泡，发霉，裂纹，变色、变形。 3.5 温度冲击测试 测试条件：低温：-40℃ ；高温：+70℃ 数量及状态：5 套 测试目的：通过高低温冲击进行结构件应力测试 试验方法：使用高低温冲击箱，先放置于高...
