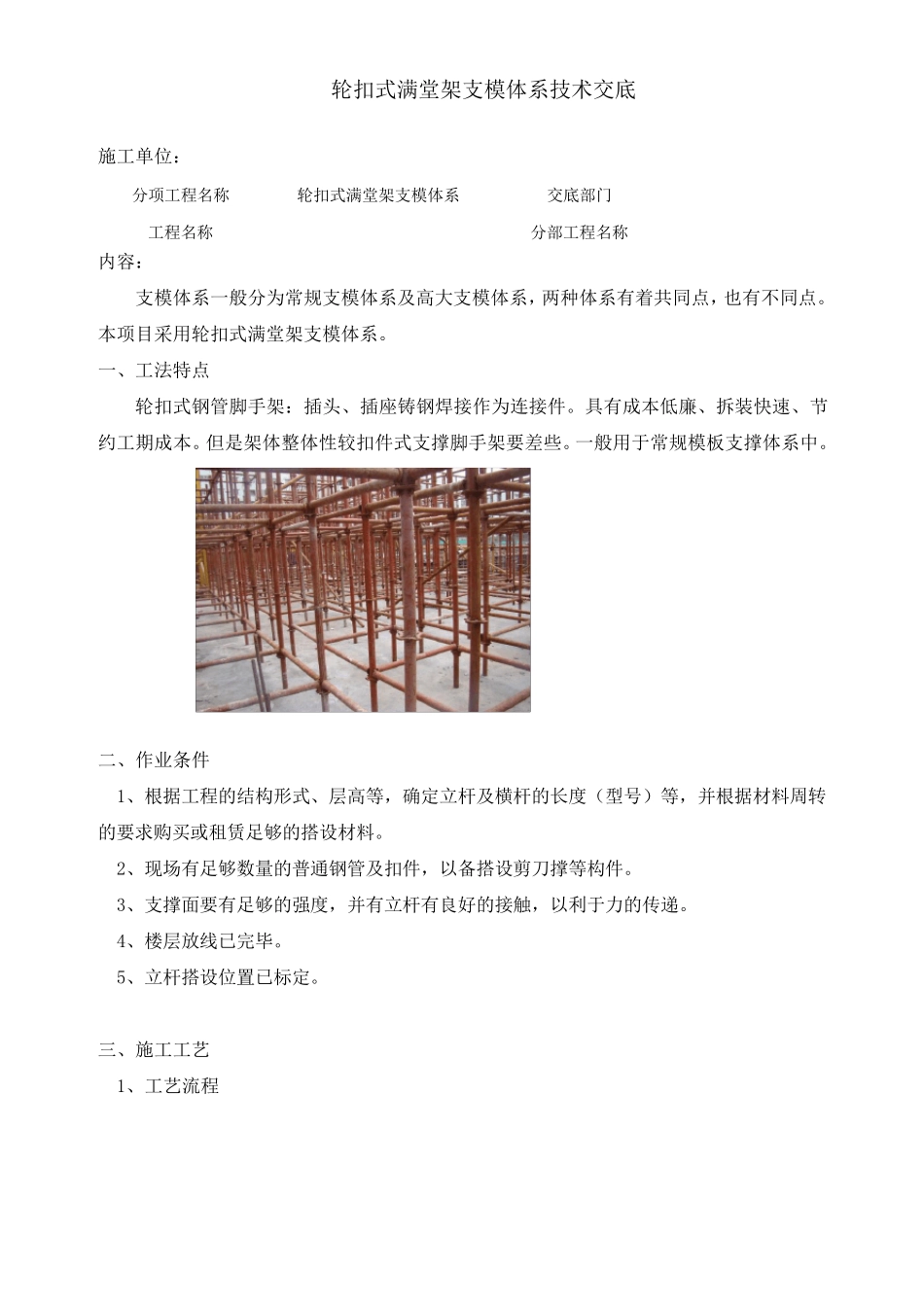

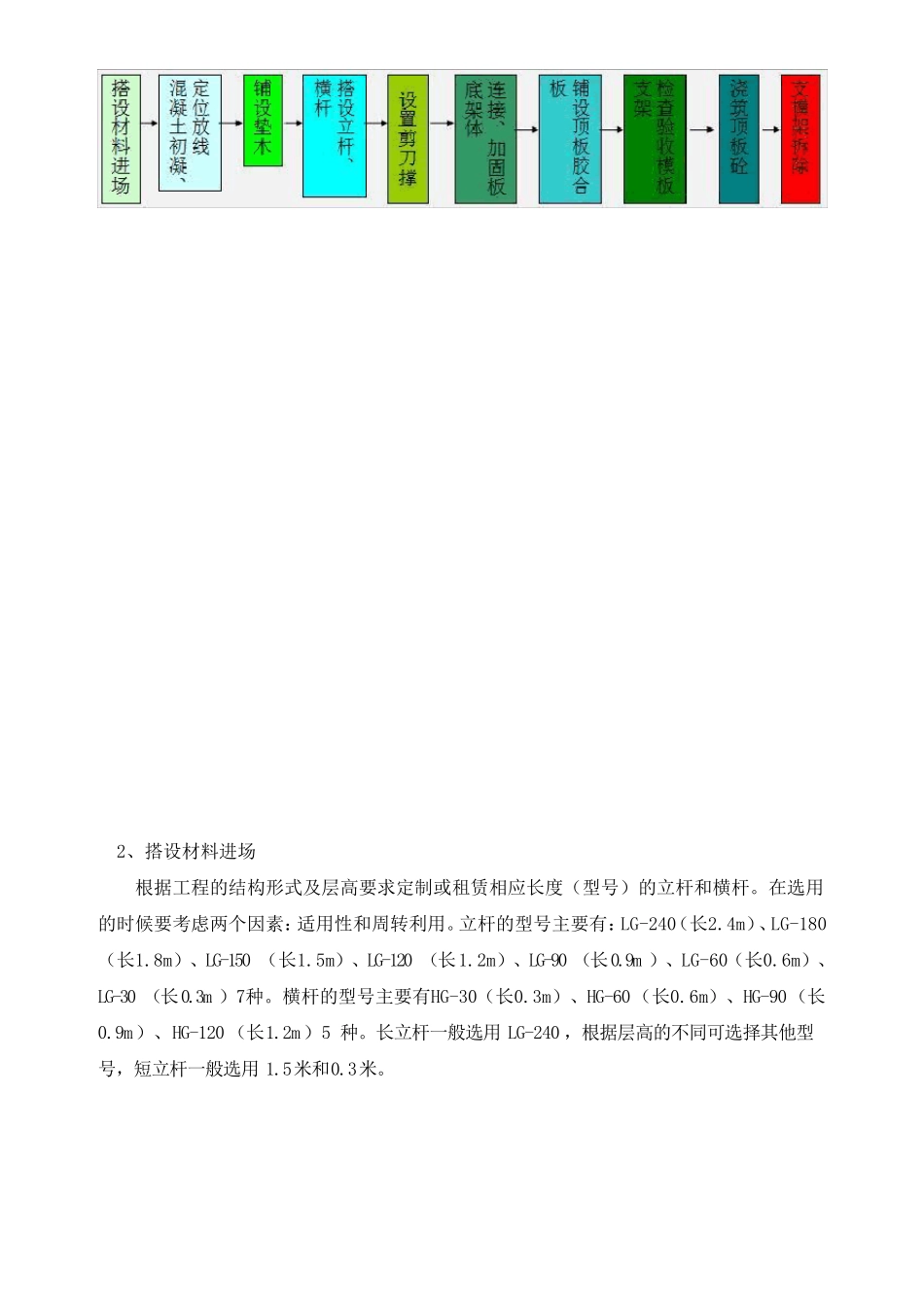

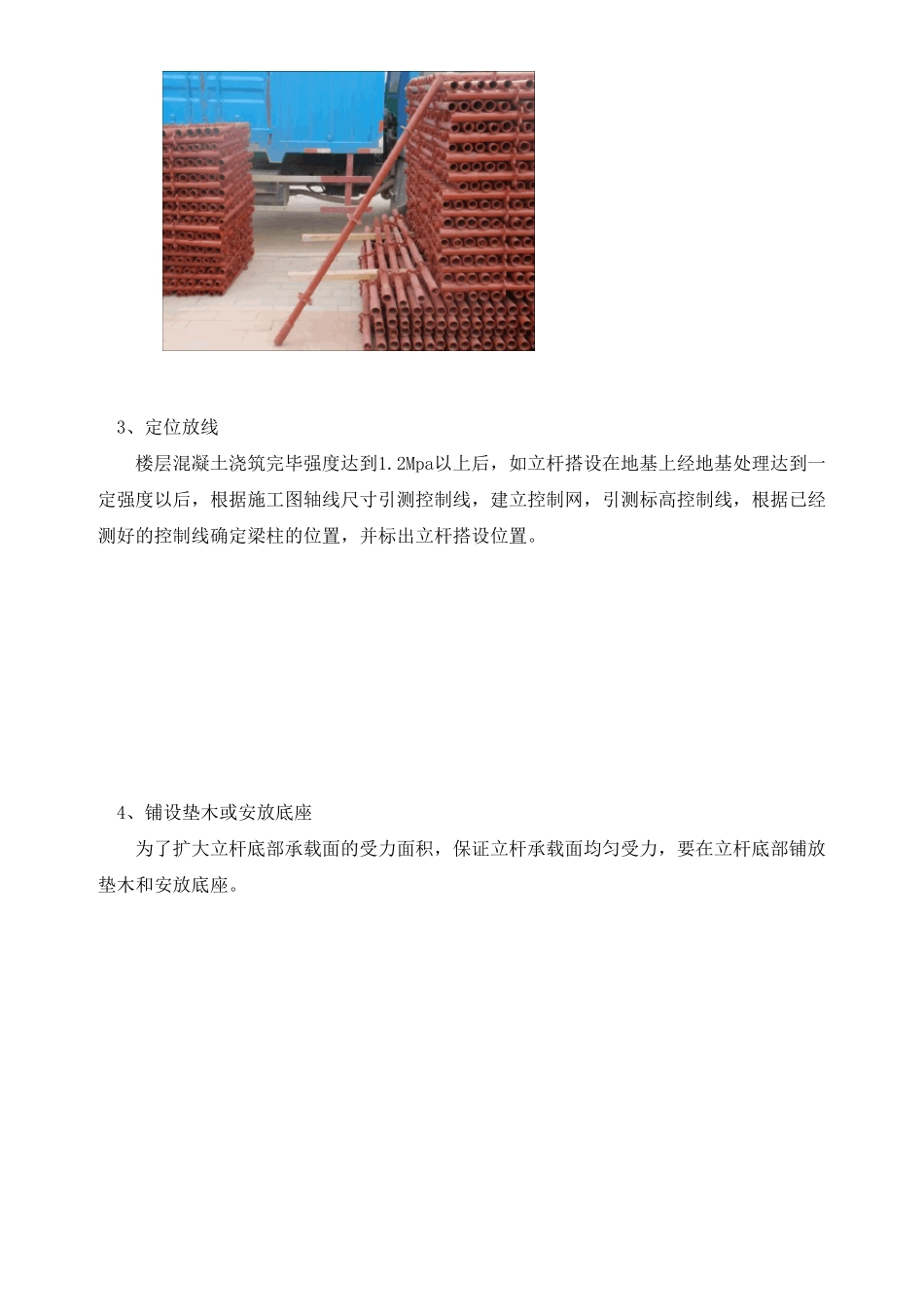

轮扣式满堂架支模体系技术交底 施工单位： 分项工程名称 轮扣式满堂架支模体系 交底部门 工程名称 分部工程名称 内容： 支模体系一般分为常规支模体系及高大支模体系，两种体系有着共同点，也有不同点。本项目采用轮扣式满堂架支模体系。 一、工法特点 轮扣式钢管脚手架：插头、插座铸钢焊接作为连接件。具有成本低廉、拆装快速、节约工期成本。但是架体整体性较扣件式支撑脚手架要差些。一般用于常规模板支撑体系中。 二、作业条件 1、根据工程的结构形式、层高等，确定立杆及横杆的长度（型号）等，并根据材料周转的要求购买或租赁足够的搭设材料。 2、现场有足够数量的普通钢管及扣件，以备搭设剪刀撑等构件。 3、支撑面要有足够的强度，并有立杆有良好的接触，以利于力的传递。 4、楼层放线已完毕。 5、立杆搭设位置已标定。 三、施工工艺 1、工艺流程 2、搭设材料进场 根据工程的结构形式及层高要求定制或租赁相应长度（型号）的立杆和横杆。在选用的时候要考虑两个因素：适用性和周转利用。立杆的型号主要有：LG-240（长2.4m）、LG-180（长1.8m）、LG-150 （长1.5m）、LG-120 （长1.2m）、LG-90 （长0.9m ）、LG-60（长0.6m）、LG-30 （长0.3m ）7种。横杆的型号主要有HG-30（长0.3m）、HG-60（长0.6m）、HG-90（长0.9m）、HG-120 （长1.2m）5 种。长立杆一般选用 LG-240 ，根据层高的不同可选择其他型号，短立杆一般选用 1.5米和0.3米。 3、定位放线 楼层混凝土浇筑完毕强度达到1.2Mpa以上后，如立杆搭设在地基上经地基处理达到一定强度以后，根据施工图轴线尺寸引测控制线，建立控制网，引测标高控制线，根据已经测好的控制线确定梁柱的位置，并标出立杆搭设位置。 4、铺设垫木或安放底座 为了扩大立杆底部承载面的受力面积，保证立杆承载面均匀受力，要在立杆底部铺放垫木和安放底座。 5、搭设立杆、横杆 ★注意要点： 扫地杆：脚手架工程的一部分，扫地杆距离地面200mm，连接立杆根部的水平杆。分为纵向和横向扫地杆，起到脚手架稳定作用。 6、设置剪刀撑 立杆和横杆按要求搭设完毕后，在架体四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置。高于4m的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。四角抱角斜撑。外立面剪刀撑按常规做法。 ★注意事项： A、纵向剪刀撑：在架体外侧周边及内部纵向每7根立杆由底至顶设置连续竖向剪刀撑，剪...
