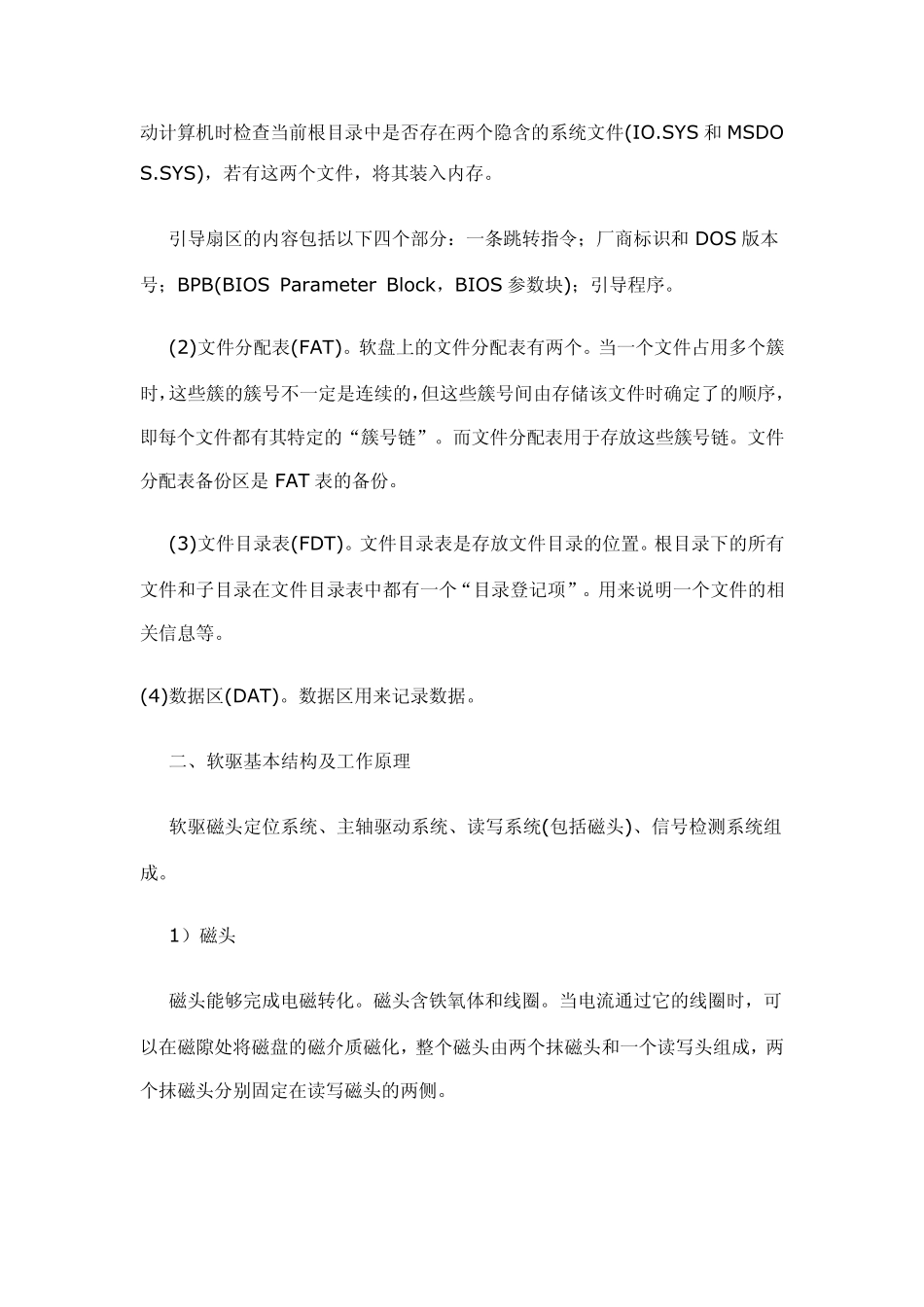

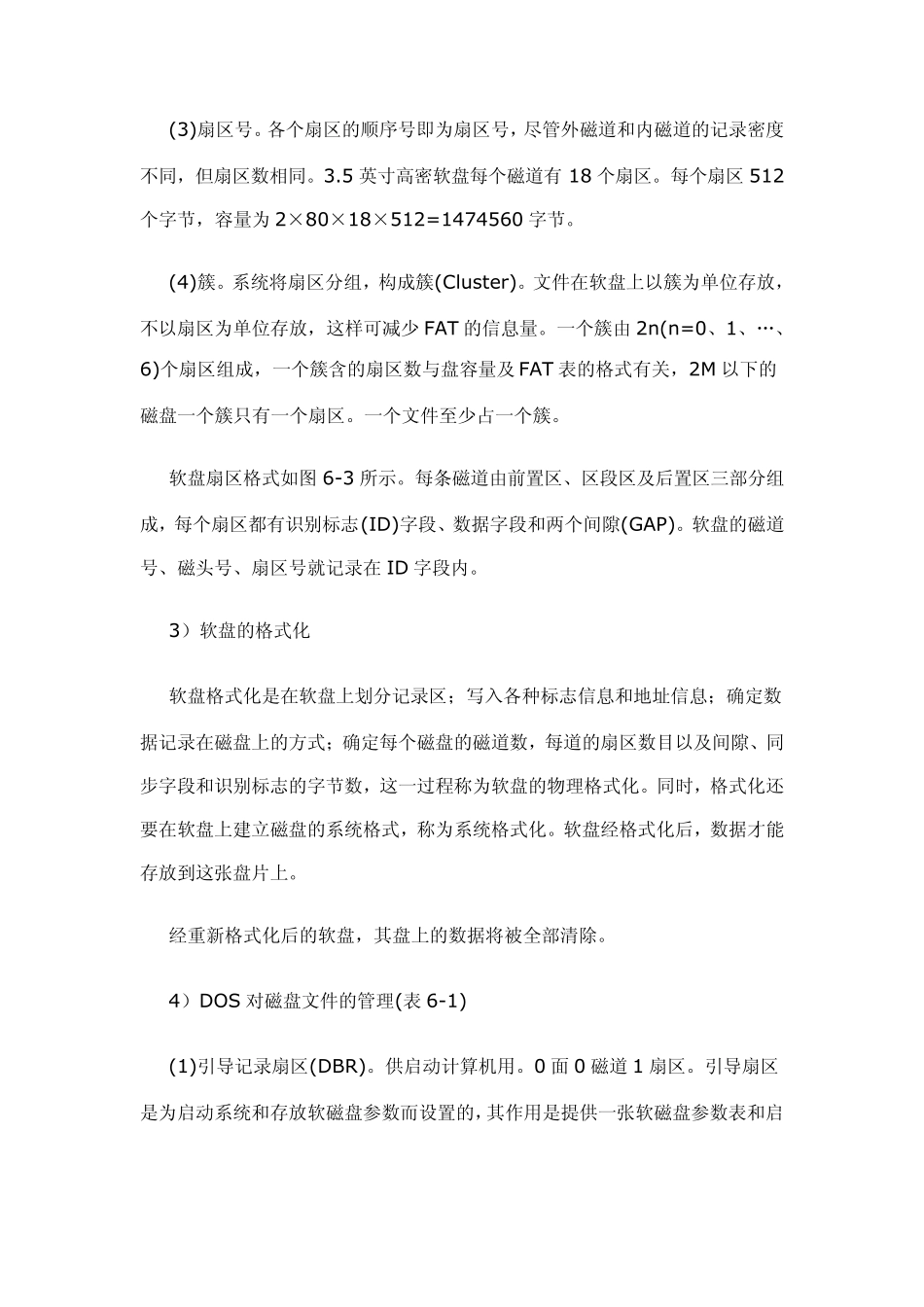

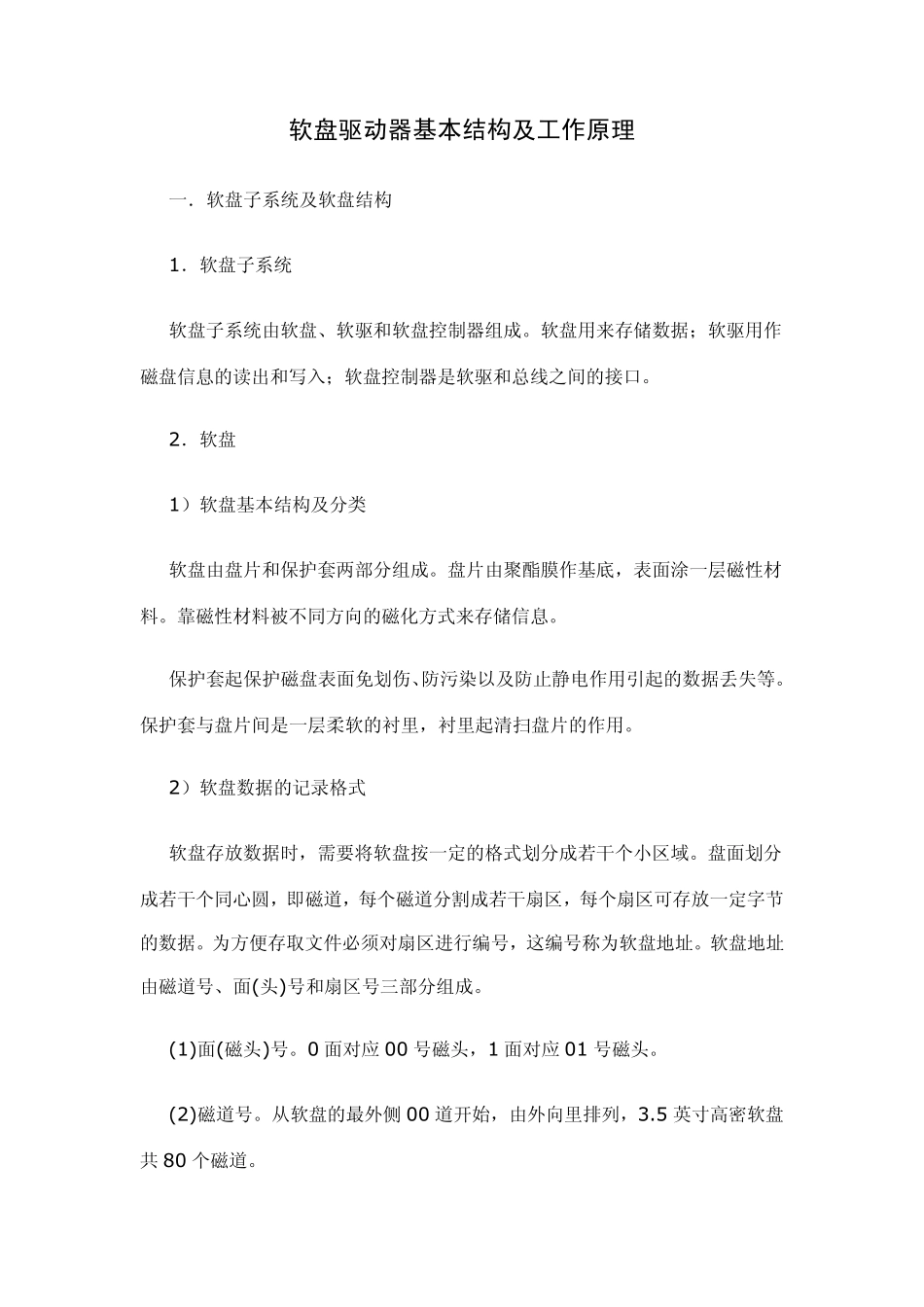

软盘驱动器基本结构及工作原理 一．软盘子系统及软盘结构 1．软盘子系统 软盘子系统由软盘、软驱和软盘控制器组成。软盘用来存储数据；软驱用作磁盘信息的读出和写入；软盘控制器是软驱和总线之间的接口。 2．软盘 1）软盘基本结构及分类 软盘由盘片和保护套两部分组成。盘片由聚酯膜作基底，表面涂一层磁性材料。靠磁性材料被不同方向的磁化方式来存储信息。 保护套起保护磁盘表面免划伤、防污染以及防止静电作用引起的数据丢失等。保护套与盘片间是一层柔软的衬里，衬里起清扫盘片的作用。 2）软盘数据的记录格式 软盘存放数据时，需要将软盘按一定的格式划分成若干个小区域。盘面划分成若干个同心圆，即磁道，每个磁道分割成若干扇区，每个扇区可存放一定字节的数据。为方便存取文件必须对扇区进行编号，这编号称为软盘地址。软盘地址由磁道号、面(头)号和扇区号三部分组成。 (1)面(磁头)号。0 面对应 00 号磁头，1 面对应 01 号磁头。 (2)磁道号。从软盘的最外侧 00 道开始，由外向里排列，3.5 英寸高密软盘共 80 个磁道。 (3)扇区号。各个扇区的顺序号即为扇区号，尽管外磁道和内磁道的记录密度不同，但扇区数相同。3.5 英寸高密软盘每个磁道有18 个扇区。每个扇区512个字节，容量为2×80×18×512=1474560 字节。 (4)簇。系统将扇区分组，构成簇(Clu ster)。文件在软盘上以簇为单位存放，不以扇区为单位存放，这样可减少 FAT 的信息量。一个簇由 2n(n=0、1、„、6)个扇区组成，一个簇含的扇区数与盘容量及 FAT 表的格式有关，2M 以下的磁盘一个簇只有一个扇区。一个文件至少占一个簇。 软盘扇区格式如图 6-3 所示。每条磁道由前置区、区段区及后置区三部分组成，每个扇区都有识别标志(ID)字段、数据字段和两个间隙(GAP)。软盘的磁道号、磁头号、扇区号就记录在 ID 字段内。 3）软盘的格式化 软盘格式化是在软盘上划分记录区；写入各种标志信息和地址信息；确定数据记录在磁盘上的方式；确定每个磁盘的磁道数，每道的扇区数目以及间隙、同步字段和识别标志的字节数，这一过程称为软盘的物理格式化。同时，格式化还要在软盘上建立磁盘的系统格式，称为系统格式化。软盘经格式化后，数据才能存放到这张盘片上。 经重新格式化后的软盘，其盘上的数据将被全部清除。 4）DOS 对磁盘文件的管理(表 6-1) (1)引导记录扇区(DBR)。供启动计算机用。0 面 0 磁道1 扇区。引导扇区是为启动系统和存放软...
