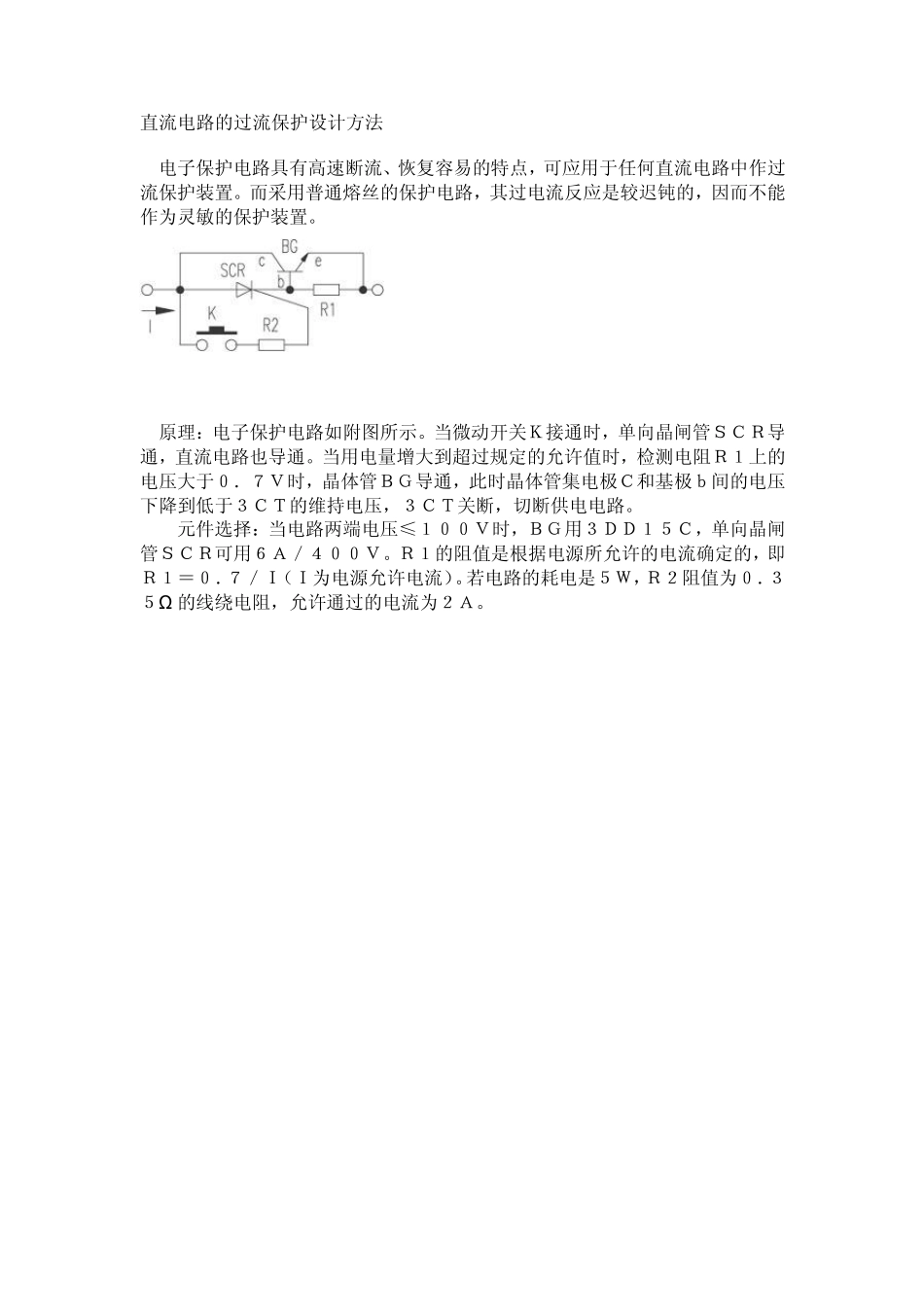

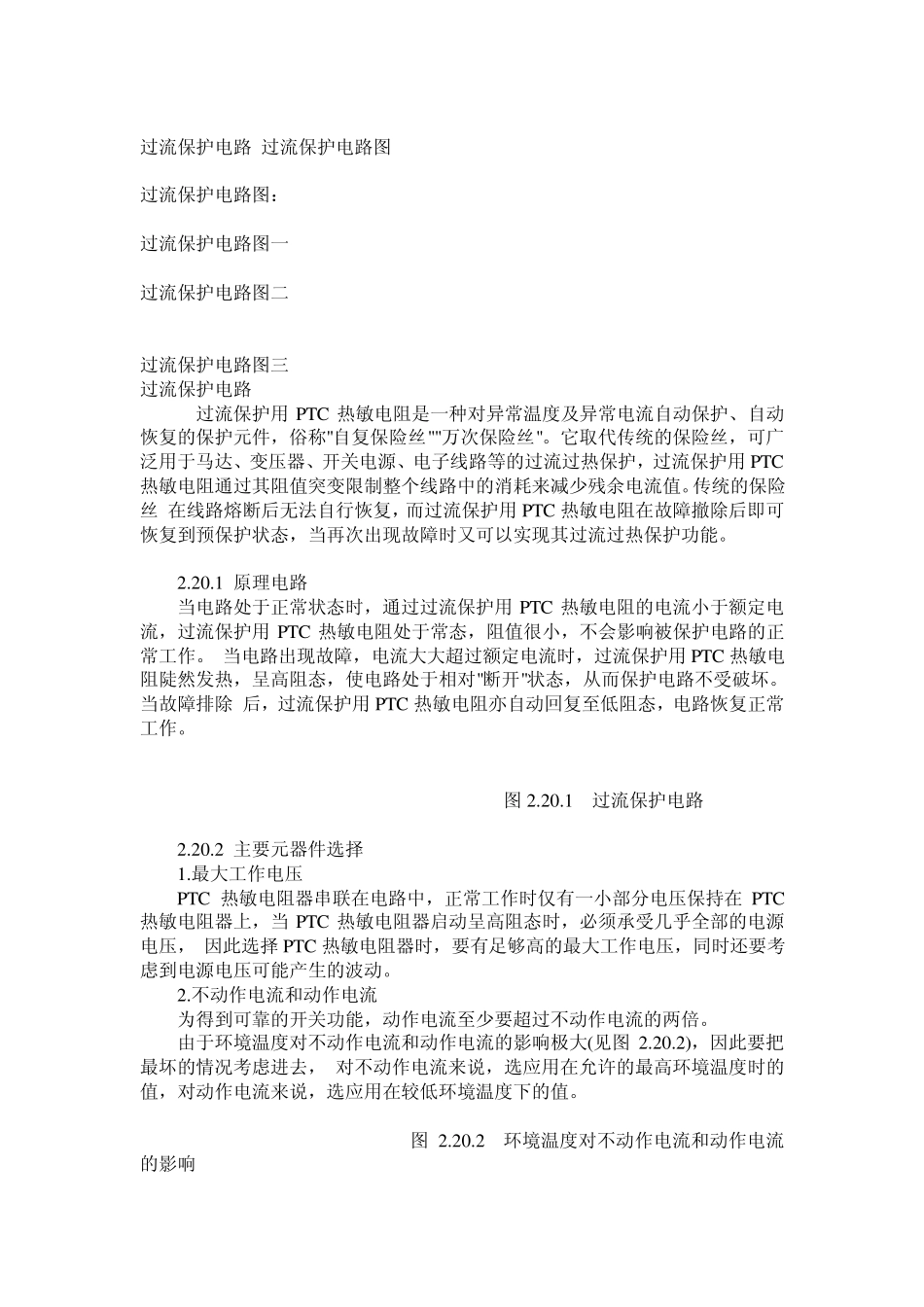

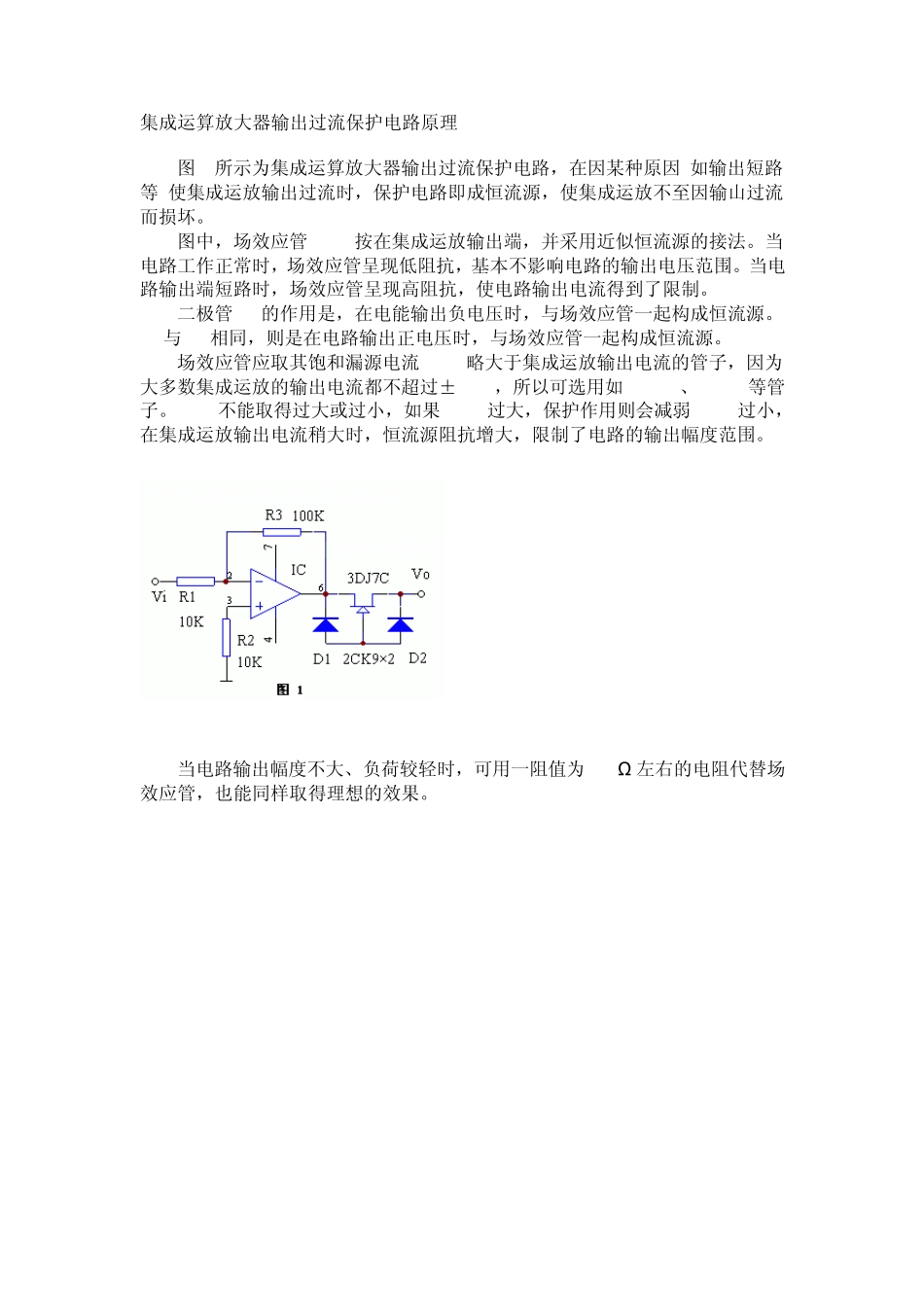

直流电路的过流保护设计方法 电子保护电路具有高速断流、恢复容易的特点，可应用于任何直流电路中作过流保护装置。而采用普通熔丝的保护电路，其过电流反应是较迟钝的，因而不能作为灵敏的保护装置。 原理：电子保护电路如附图所示。当微动开关Ｋ接通时，单向晶闸管ＳＣＲ导通，直流电路也导通。当用电量增大到超过规定的允许值时，检测电阻Ｒ１上的电压大于０．７Ｖ时，晶体管ＢＧ导通，此时晶体管集电极Ｃ和基极ｂ间的电压下降到低于３ＣＴ的维持电压，３ＣＴ关断，切断供电电路。 元件选择：当电路两端电压≤１００Ｖ时，ＢＧ用３ＤＤ１５Ｃ，单向晶闸管ＳＣＲ可用６Ａ／４００Ｖ。Ｒ１的阻值是根据电源所允许的电流确定的，即Ｒ１＝０．７／Ｉ（Ｉ为电源允许电流）。若电路的耗电是５Ｗ，Ｒ２阻值为０．３５Ω 的线绕电阻，允许通过的电流为２Ａ。 集成运算放大器输出过流保护电路原理 图1所示为集成运算放大器输出过流保护电路，在因某种原因(如输出短路等)使集成运放输出过流时，保护电路即成恒流源，使集成运放不至因输山过流而损坏。 图中，场效应管3DJ7按在集成运放输出端，并采用近似恒流源的接法。当电路工作正常时，场效应管呈现低阻抗，基本不影响电路的输出电压范围。当电路输出端短路时，场效应管呈现高阻抗，使电路输出电流得到了限制。 二极管D1的作用是，在电能输出负电压时，与场效应管一起构成恒流源。D2与D1相同，则是在电路输出正电压时，与场效应管一起构成恒流源。 场效应管应取其饱和漏源电流IDSS略大于集成运放输出电流的管子，因为大多数集成运放的输出电流都不超过±10mA，所以可选用如 3DJ6H、3DJ7G等管子。Idss不能取得过大或过小，如果 Idss过大，保护作用则会减弱 Idss过小，在集成运放输出电流稍大时，恒流源阻抗增大，限制了电路的输出幅度范围。 当电路输出幅度不大、负荷较轻时，可用一阻值为500Ω 左右的电阻代替场效应管，也能同样取得理想的效果。 过流保护电路 过流保护电路图 过流保护电路图： 过流保护电路图一 过流保护电路图二 过流保护电路图三 过流保护电路 过流保护用PTC 热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件，俗称"自复保险丝""万次保险丝"。它取代传统的保险丝，可广 泛用于马达、变压器、开关电源、电子线路等的过流过热保护，过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。传统的保险丝 在线路熔断后无法...
