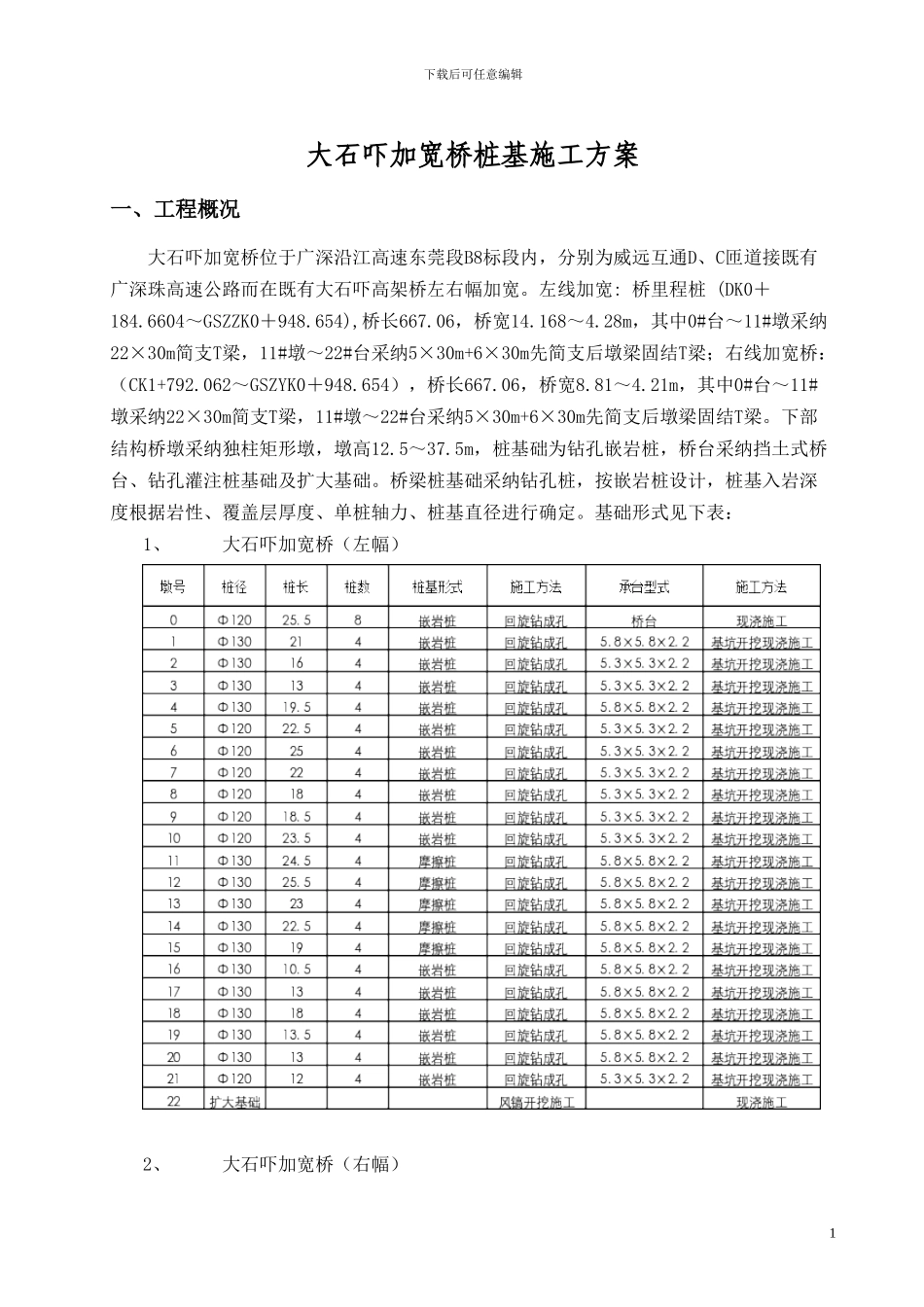

大石吓加宽桥桩基施工方案_第1页
1/23
大石吓加宽桥桩基施工方案_第2页
2/23
大石吓加宽桥桩基施工方案_第3页
3/23
下载后可任意编辑大石吓加宽桥桩基施工方案一、工程概况大石吓加宽桥位于广深沿江高速东莞段B8标段内,分别为威远互通D、C匝道接既有广深珠高速公路而在既有大石吓高架桥左右幅加宽。左线加宽: 桥里程桩 (DK0+184.6604~GSZZK0+948.654),桥长667.06,桥宽14.168~4.28m,其中0#台~11#墩采纳22×30m简支T梁,11#墩~22#台采纳5×30m+6×30m先简支后墩梁固结T梁;右线加宽桥:(CK1+792.062~GSZYK0+948.654),桥长667.06,桥宽8.81~4.21m,其中0#台~11#墩采纳22×30m简支T梁,11#墩~22#台采纳5×30m+6×30m先简支后墩梁固结T梁。下部结构桥墩采纳独柱矩形墩,墩高12.5~37.5m,桩基础为钻孔嵌岩桩,桥台采纳挡土式桥台、钻孔灌注桩基础及扩大基础。桥梁桩基础采纳钻孔桩,按嵌岩桩设计,桩基入岩深度根据岩性、覆盖层厚度、单桩轴力、桩基直径进行确定。基础形式见下表:1、大石吓加宽桥(左幅)2、大石吓加宽桥(右幅)1下载后可任意编辑二、工程地质地貌与环境1、地形地貌本桥位于虎门镇南面村东北面,为剥蚀性低丘陵地貌,地形起伏较大,为两端高中间低,最大绝对标高为50m,最低为20m,最大相对高差约为30m,山体自然坡脚约为25~30°,植被茂盛。地表大部分地段出露强风化基岩。2、气候气象本地区位于南亚热带海洋气候,春秋风和日丽,夏炎东暖,有时酷热,偶有严寒;夏长冬短,雨季颇长,降水丰沛,日照充足,干旱不明显。据历年统计资料,测区平均2下载后可任意编辑气温22.4℃,极端最高气温38.7℃,极端最低气温-0.5℃。年平均降水量1775mm,以4~9月降雨量最多,暴雨集中在7~9月,特大暴雨量>200mm,24小时最大降雨量达341.8mm,11月至翌年2月为旱季,降雨量稀少。区内以季风为主,冬天多北风,风力2~4级,风力风向稳定。11月份至翌年1月份,多有寒潮伴有冷空气大风,每年7~9月份有2~3次的台风和热带风暴,最大平均风速26m/s,最大瞬时风速35/s(相当于最大风力12级以上),并伴有暴雨狂潮,造成江河暴涨,洪涝成灾,具有较大的灾害性。3、地层岩性及地质评价本桥桥区为剥蚀性低丘陵地貌,上覆坡残积成因的碎石土;下覆基岩为下古生代混合片麻岩。地下水大部分地段埋藏深,局部地形低洼地段埋藏较浅,水量较贫乏,地下水对砼具有中等分解类酸性腐蚀。4、交通、水电、通讯等情况建桥地点位于南面村附近,有虎门大道等主要交通线路连接乡村碎石道路可到达桥位山坡下面,在山体上修筑场外便道可到达桥位区域。交通运输较方便。...
