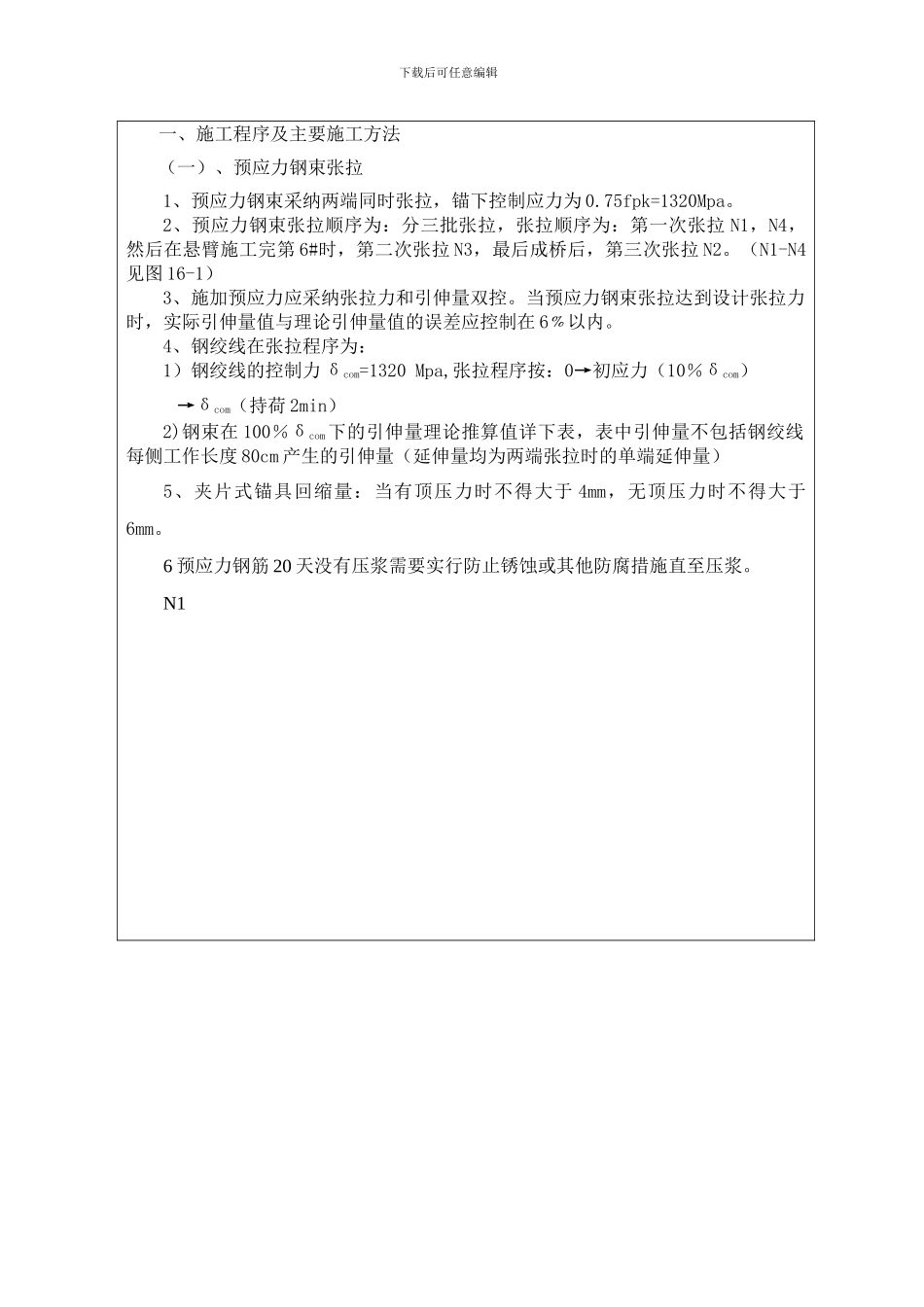

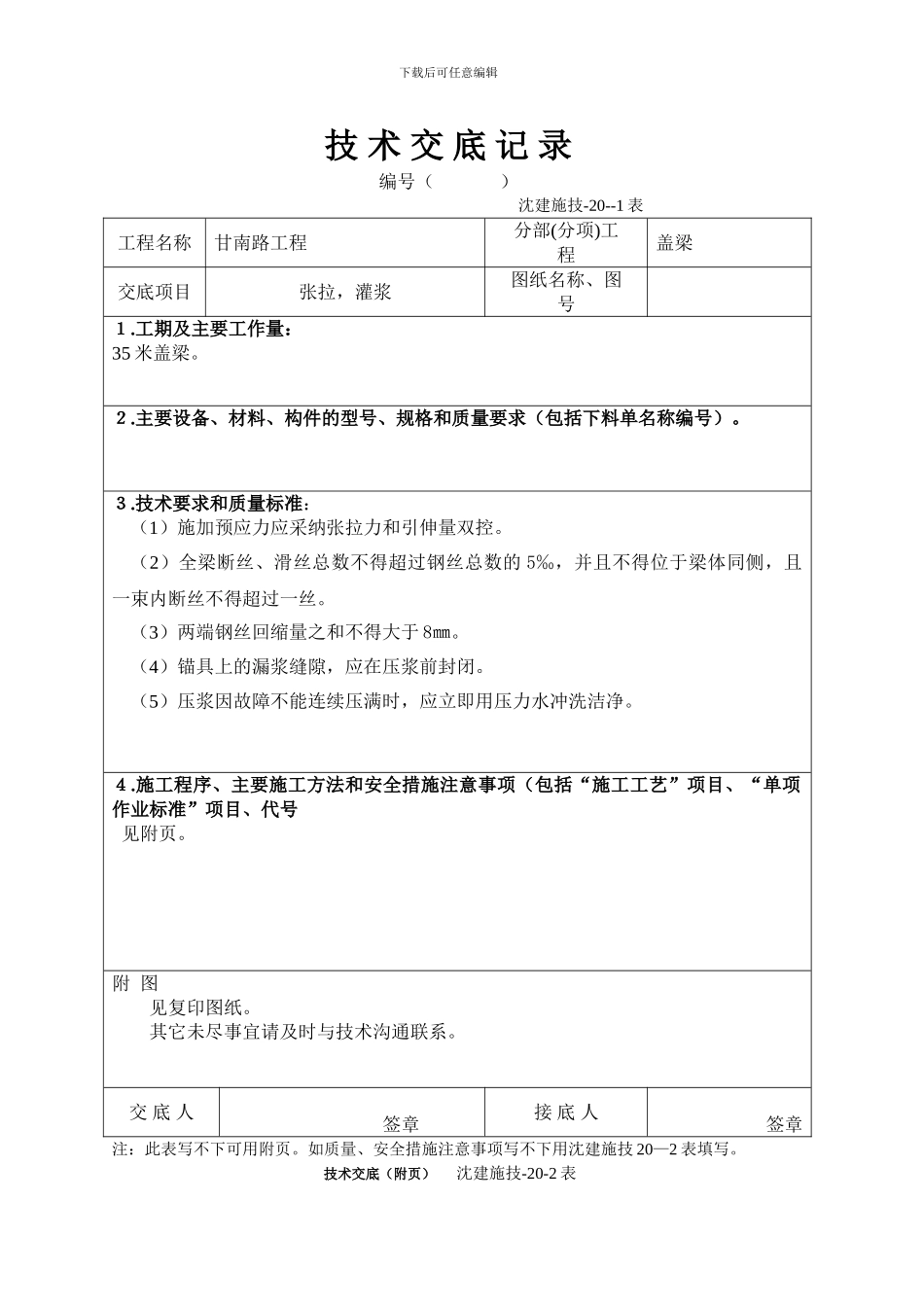

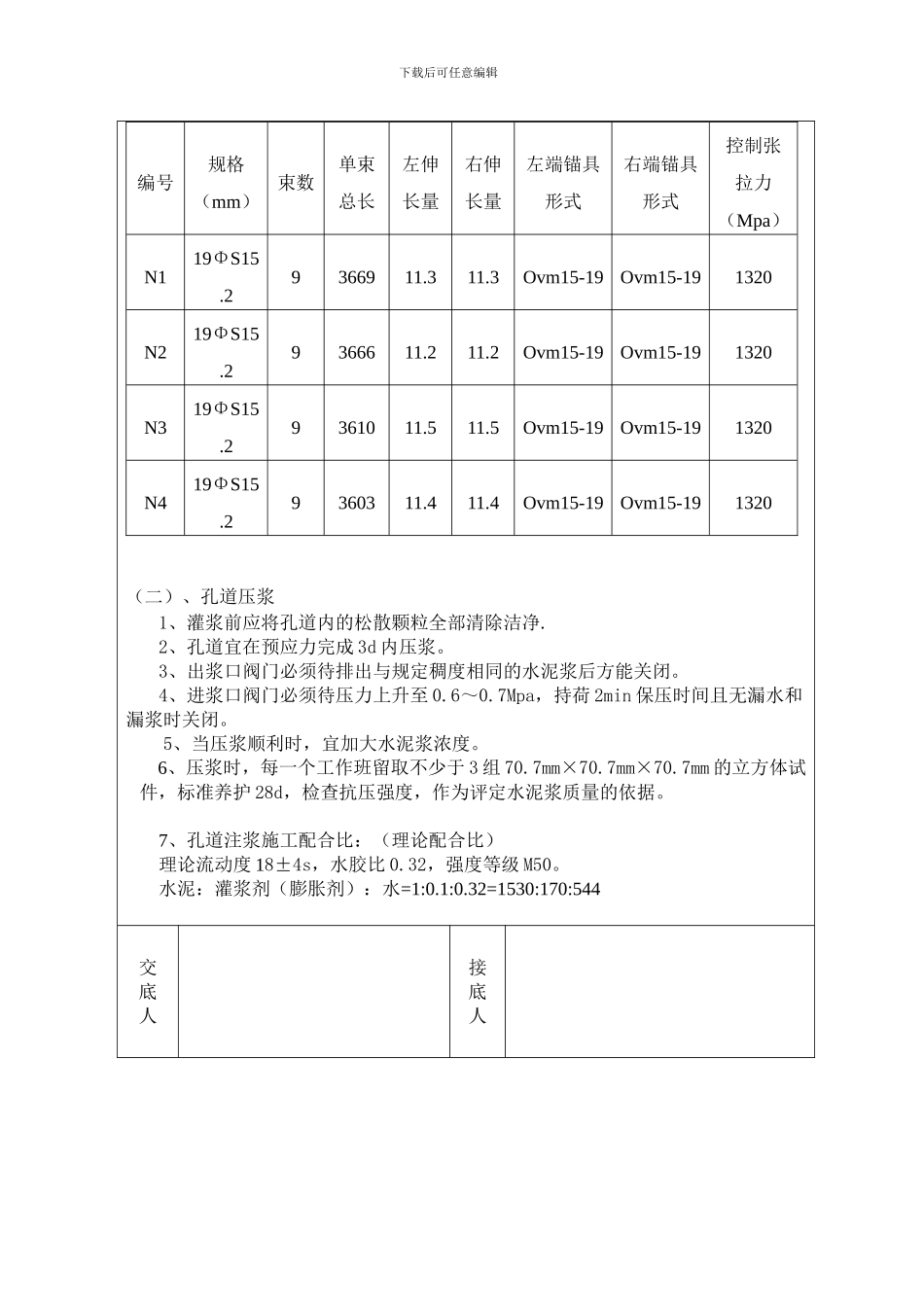

下载后可任意编辑技 术 交 底 记 录编号（ ） 沈建施技-20--1 表工程名称甘南路工程分部(分项)工 程盖梁交底项目张拉，灌浆图纸名称、图 号１.工期及主要工作量：35 米盖梁。２.主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）。３.技术要求和质量标准：（1）施加预应力应采纳张拉力和引伸量双控。（2）全梁断丝、滑丝总数不得超过钢丝总数的 5‰，并且不得位于梁体同侧，且一束内断丝不得超过一丝。（3）两端钢丝回缩量之和不得大于 8㎜。（4）锚具上的漏浆缝隙，应在压浆前封闭。（5）压浆因故障不能连续压满时，应立即用压力水冲洗洁净。４.施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号见附页。附 图 见复印图纸。其它未尽事宜请及时与技术沟通联系。交 底 人 签章接 底 人签章注：此表写不下可用附页。如质量、安全措施注意事项写不下用沈建施技 20—2 表填写。 技术交底（附页） 沈建施技-20-2 表下载后可任意编辑一、施工程序及主要施工方法（一）、预应力钢束张拉1、预应力钢束采纳两端同时张拉，锚下控制应力为 0.75fpk=1320Mpa。2、预应力钢束张拉顺序为：分三批张拉，张拉顺序为：第一次张拉 N1，N4，然后在悬臂施工完第 6#时，第二次张拉 N3，最后成桥后，第三次张拉 N2。（N1-N4见图 16-1）3、施加预应力应采纳张拉力和引伸量双控。当预应力钢束张拉达到设计张拉力时，实际引伸量值与理论引伸量值的误差应控制在 6﹪以内。4、钢绞线在张拉程序为：1）钢绞线的控制力 δcom=1320 Mpa,张拉程序按：0→初应力（10％δcom）→δcom（持荷 2min）2)钢束在 100％δcom下的引伸量理论推算值详下表，表中引伸量不包括钢绞线每侧工作长度 80cm 产生的引伸量（延伸量均为两端张拉时的单端延伸量）5、夹片式锚具回缩量：当有顶压力时不得大于 4mm，无顶压力时不得大于6mm。6 预应力钢筋 20 天没有压浆需要实行防止锈蚀或其他防腐措施直至压浆。N1 下载后可任意编辑编号规格（mm）束数单束总长左伸长量右伸长量左端锚具形式右端锚具形式控制张拉力（Mpa）N119ΦS15.29366911.311.3Ovm15-19Ovm15-191320N219ΦS15.29366611.211.2Ovm15-19Ovm15-191320N319ΦS15.29361011.511.5Ovm15-19Ovm15-191320N419ΦS15.29360311.411.4Ovm15-19Ovm15-191320（二）、孔道压浆1、灌浆前应将孔道内的松散颗粒全部清除洁净.2、孔道宜在预应力完成...
