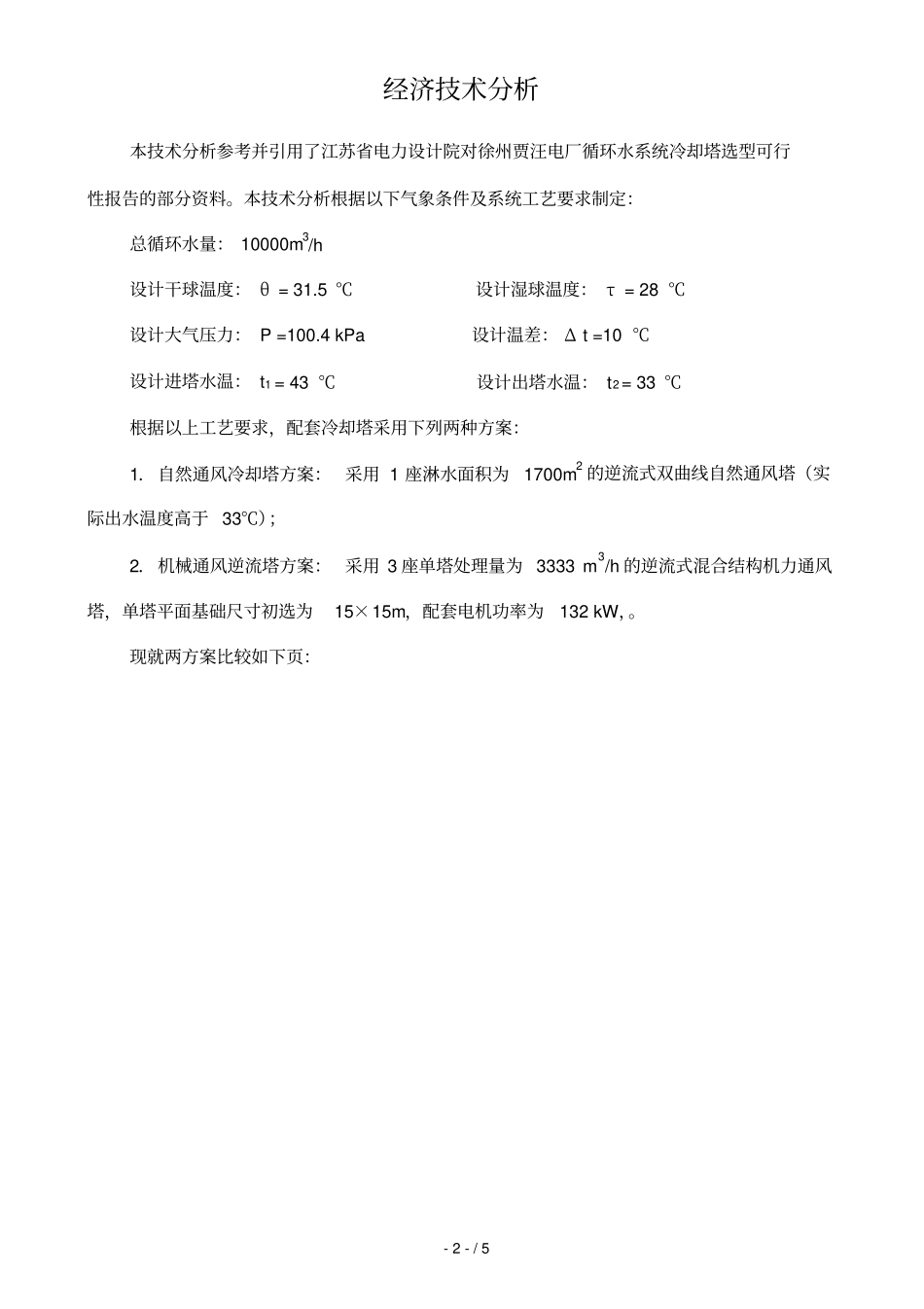

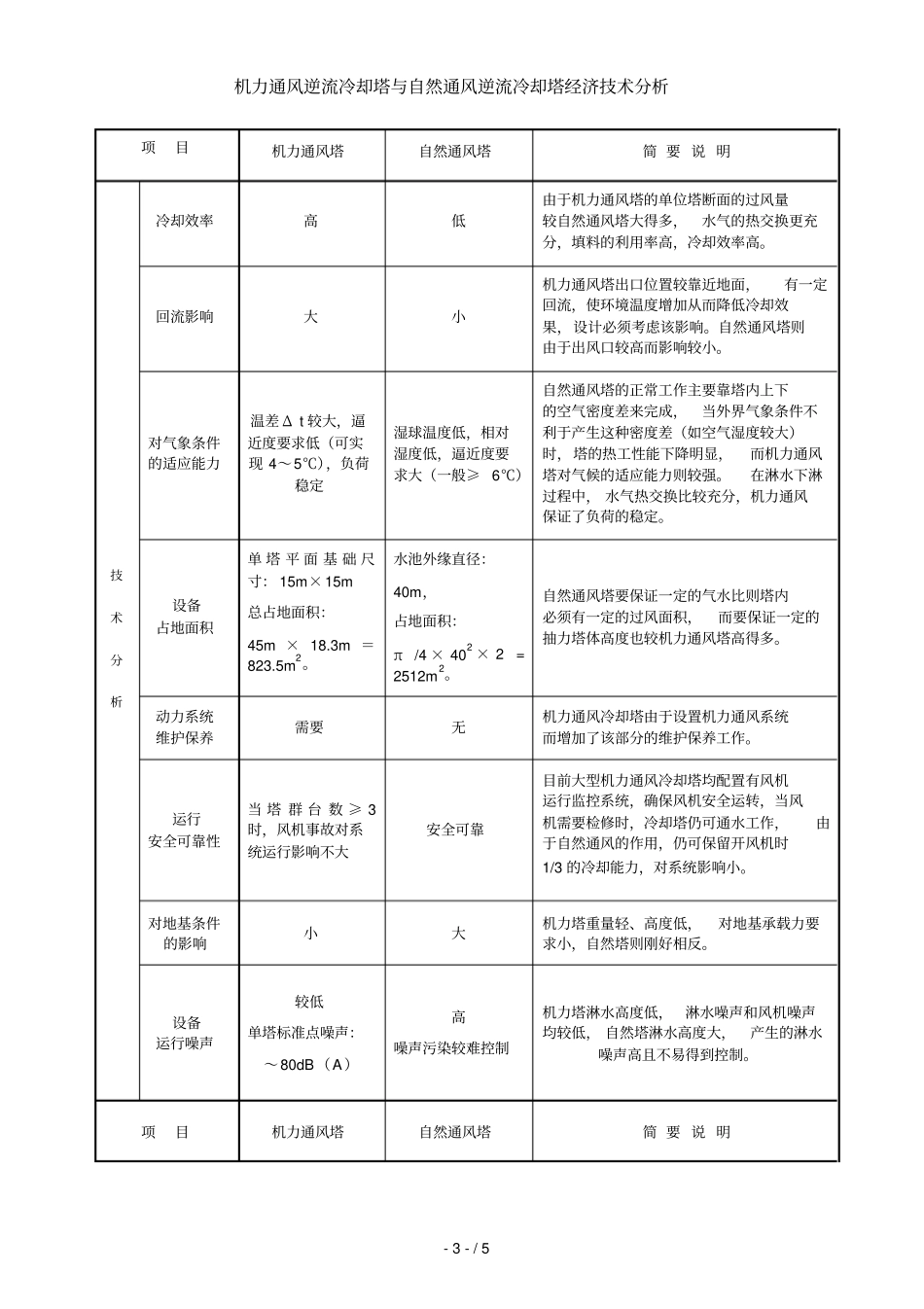

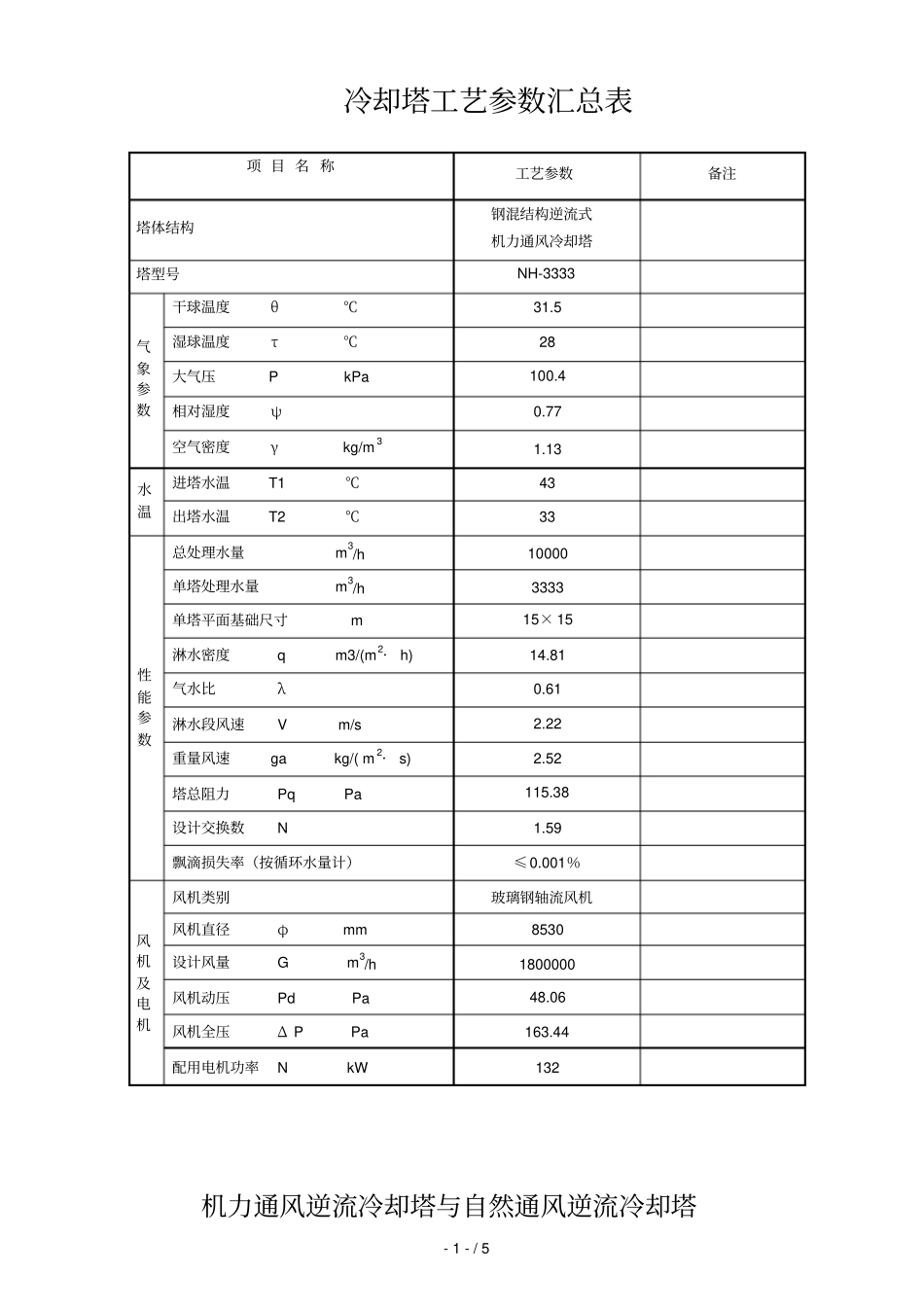

- 1 - / 5 冷却塔工艺参数汇总表项 目 名 称工艺参数备注塔体结构钢混结构逆流式机力通风冷却塔塔型号NH-3333 气象参数干球温度θ℃31.5 湿球温度τ℃28 大气压P kPa 100.4 相对湿度ψ0.77 空气密度γkg/m31.13 水温进塔水温T1 ℃43 出塔水温T2 ℃33 性能参数总处理水量m3/h 10000 单塔处理水量m3/h 3333 单塔平面基础尺寸m 15× 15 淋水密度q m3/(m2·h) 14.81 气水比λ0.61 淋水段风速V m/s 2.22 重量风速ga kg/( m2·s) 2.52 塔总阻力Pq Pa 115.38 设计交换数N 1.59 飘滴损失率（按循环水量计）≤0.001％风机及电机风机类别玻璃钢轴流风机风机直径φmm 8530 设计风量G m3/h 1800000 风机动压Pd Pa 48.06 风机全压Δ P Pa 163.44 配用电机功率N kW 132 机力通风逆流冷却塔与自然通风逆流冷却塔- 2 - / 5 经济技术分析本技术分析参考并引用了江苏省电力设计院对徐州贾汪电厂循环水系统冷却塔选型可行性报告的部分资料。本技术分析根据以下气象条件及系统工艺要求制定：总循环水量： 10000m3/h 设计干球温度： θ = 31.5 ℃设计湿球温度： τ = 28 ℃设计大气压力： P =100.4 kPa 设计温差： Δ t =10 ℃设计进塔水温： t1 = 43 ℃设计出塔水温： t2 = 33 ℃根据以上工艺要求，配套冷却塔采用下列两种方案：1．自然通风冷却塔方案： 采用 1 座淋水面积为1700m2 的逆流式双曲线自然通风塔（实际出水温度高于 33℃）；2．机械通风逆流塔方案： 采用 3 座单塔处理量为 3333 m3/h 的逆流式混合结构机力通风塔，单塔平面基础尺寸初选为15×15m，配套电机功率为132 kW，。现就两方案比较如下页：- 3 - / 5 机力通风逆流冷却塔与自然通风逆流冷却塔经济技术分析项目机力通风塔自然通风塔简 要 说 明技术分析冷却效率高低由于机力通风塔的单位塔断面的过风量较自然通风塔大得多，水气的热交换更充分，填料的利用率高，冷却效率高。回流影响大小机力通风塔出口位置较靠近地面，有一定回流，使环境温度增加从而降低冷却效果，设计必须考虑该影响。自然通风塔则由于出风口较高而影响较小。对气象条件的适应能力温差 Δ t 较大，逼近度要求低（可实现 4～5℃），负荷稳定湿球温度低，相对湿度低，逼近度要求大（一般≥ 6℃）自然通风塔的正常工作主要靠塔内上下的空气密度差来完成，当外界气象条件不利于产生这种密度差（如空气湿度较大）...
