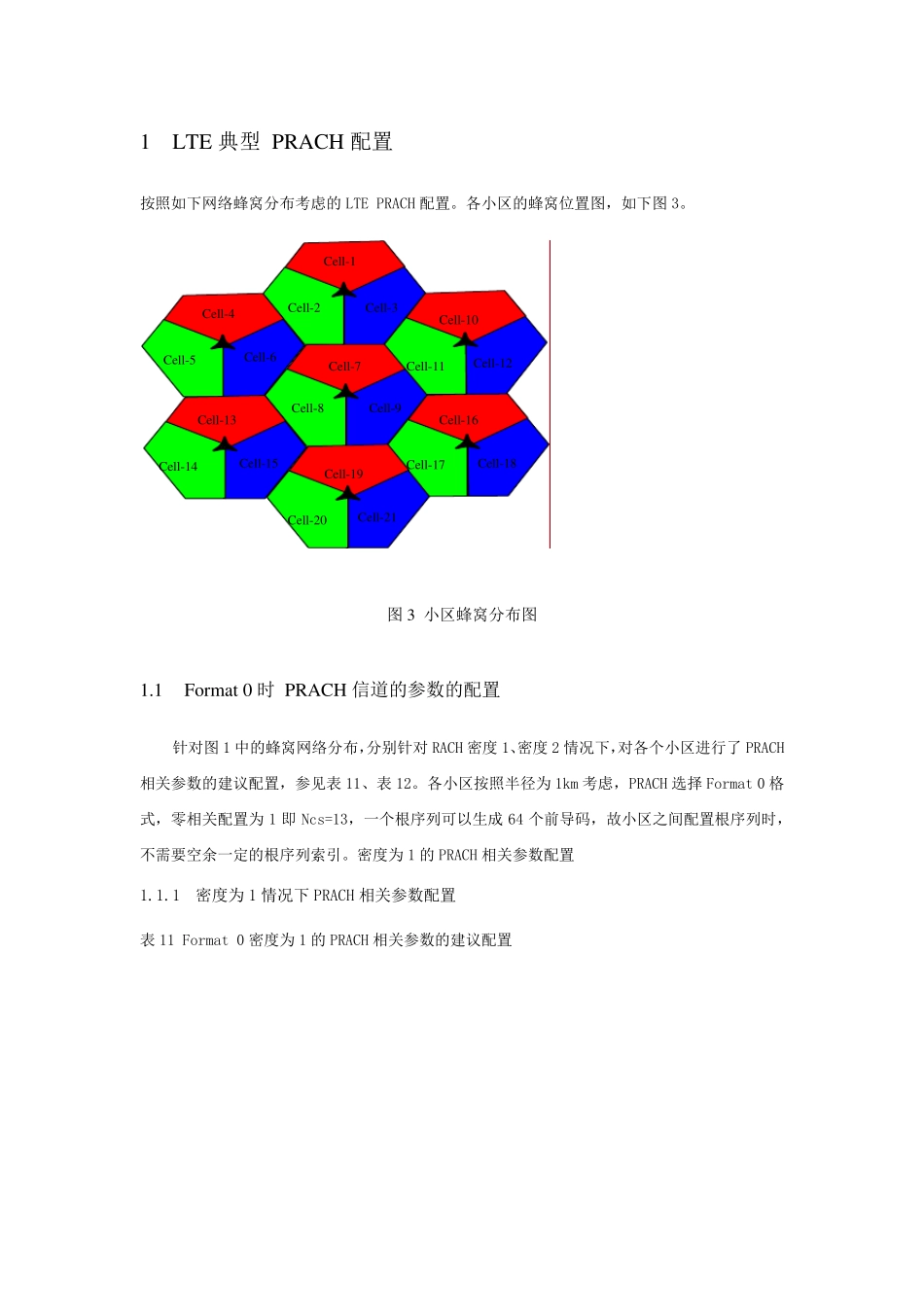

LTE 典型 PRACH 配置及高速模式下配置原则 1 LTE 典型 PRACH 配置 按照如下网络蜂窝分布考虑的LTE PRACH 配置。各小区的蜂窝位置图，如下图3。 Cell-1Cell-2Cell-3Cell-4Cell-6Cell-5Cell-10Cell-12Cell-11Cell-13Cell-15Cell-14Cell-19Cell-21Cell-20Cell-16Cell-18Cell-17Cell-8Cell-9Cell-7 图3 小区蜂窝分布图 1.1 Format 0 时 PRACH 信道的参数的配置 针对图1 中的蜂窝网络分布，分别针对RACH 密度1、密度2 情况下，对各个小区进行了 PRACH相关参数的建议配置，参见表 11、表 12。各小区按照半径为 1km 考虑，PRACH 选择 Format 0 格式，零相关配置为 1 即 Ncs=13，一个根序列可以生成 64 个前导码，故小区之间配置根序列时，不需要空余一定的根序列索引。密度为 1 的PRACH 相关参数配置 1.1.1 密度为 1 情况下PRACH 相关参数配置 表 11 Format 0 密度为 1 的PRACH 相关参数的建议配置 注：offset1 取值满足2.1.5.1 中的频率偏移的条件。 图4 给出了PRACH format 0 格式时，密度为1 的RACH 时、频域分布。 1.1.2 密度为2 情况下PRACH 相关参数配置 表11 Format 0 密度为1 的PRACH 相关参数的建议配置 注：20M 带宽情况下，当0≤offset1≤50 时，offset2 = offset1+6。当50≤offset1≤94 时，offset2 = offset1-6。 注： 20M 带宽情况下，offset2 = 100-offset1-6。 图 5 给出了 PRACH format 0 格式时，密度为2 的RACH 时域分布。 1.2 Format 4 时 PRACH 信道的参数的配置 针对图3 中的蜂窝网络分布，给出了Format 4 情况下的各个小区PRACH 相关参数的建议配置，参见表13. PRACH 选择Format 4 格式，RACH 密度选择为0.5。因Uppts 时隙易受干扰，且多个小区之间可选择的时、频域位置较少，一般不建议配置为Fromat 4 格式。当 Foramt4 情况，密度为1，2 时，PRACH 的时、频域资源无法错开，各小区之间PRACH 有可能相互干扰，不建议配置。 表13 Format 4 密度为0.5 的PRACH 相关参数的建议配置 2 高速模式下配置原则 低速模式下，根序列和零相关参数没有对应的关系，可以任意配置，但高速状态下，首先按照配置（见网优雇佣军文档：LTE PRACH 信道的参数配置分析）PRACH 的步骤根据小区半径选择零相关参数CSN，然后根据下表（表10）查找对应的逻辑根参数,例如若Ncs 设置为15，则在≥24 的逻辑根序列选择即可；若Ncs 设置为18,则根序列需要在≥30 的逻辑根序列选择配置。 3 附录 3 .1 某市规模实验网站址分布图
