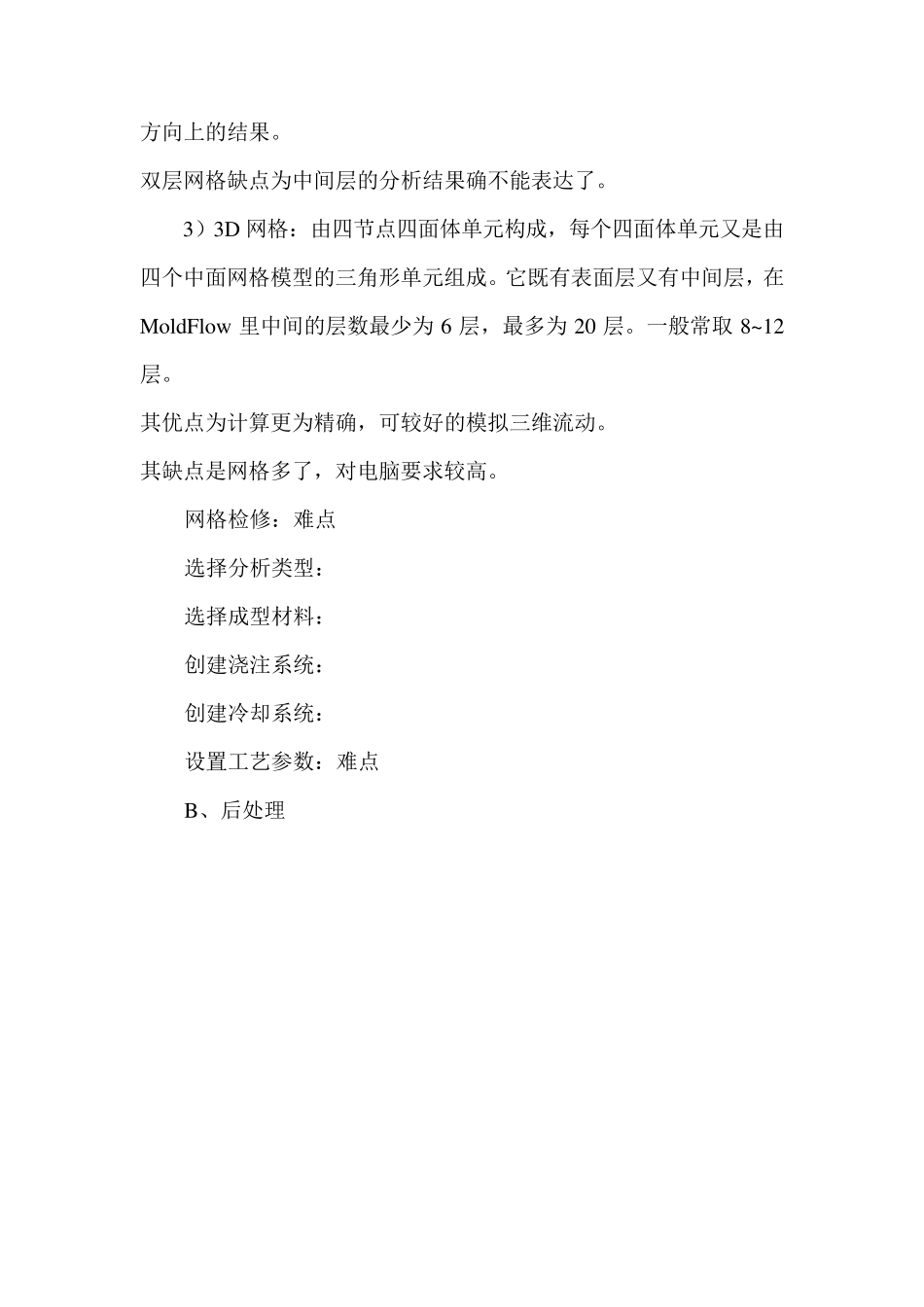

MoldFlow 培训教材 一、软件视窗 MoldFlow 软件大体分为功能区、任务栏、设计区三大部份 1、关闭互联网 二、分析流程 1、分析流程包含前处理和后处理两部份 A、前处理 新建工程项目： 导入模型：常用的导入模型格式：STL、IGES、X_T、STP、UDM 注：如果要导入UG、CATIA、SOLIDWORK 等三维软件图档，必须要授权的正版软件。 划分网格：必须要划分的网格才能进行分析。 网格类型：分为中性面、双层面、3D。 1）中性面网格：中面网格由三节点的三角形单元组成，网格创建在模型壁厚中间处，形成单层网格。在创建网格过程中要实时提取模型的壁厚信息，并赋予相应的三角形单元。 中面网格优点为分析速度快，效率高，适用于薄壳类零件。 中面网格缺点为基于厚度方向上的分析结果不够准确。 2）双层面网格：双层面网格也由三角形单元组成，但是同中面网格不同，它创建在模型的上下表面。 双层面网格适用于相对较厚或者取中面较困难零件，可以分析出厚度方向上的结果。 双层网格缺点为中间层的分析结果确不能表达了。 3）3D 网格：由四节点四面体单元构成，每个四面体单元又是由四个中面网格模型的三角形单元组成。它既有表面层又有中间层，在MoldFlow 里中间的层数最少为6 层，最多为20 层。一般常取8~12层。 其优点为计算更为精确，可较好的模拟三维流动。 其缺点是网格多了，对电脑要求较高。 网格检修：难点 选择分析类型： 选择成型材料： 创建浇注系统： 创建冷却系统： 设置工艺参数：难点 B、后处理 三、导入模型 弦角度：弦角度控制着网格中的直线段与 CAD 模型曲线的近似程度。弦角度越小，弦长就越小，网格便会越精细。如果产生的弦长大于一般边长，就使用一般边长。 IGES、UDM：导入进来的是面（片体） STP、X_T：导入进来的体（需要安装 MDL） 四、网格划分参数要求 1、网格类型：中性面、双层面（表面网格）、3D 网格 2、网格密度：网格密度越高，结果越精确。可改变单条边的密度。 3、全局网格边长 合并节点公差：当节点距离小于0.1m m 就自动合并节点 网格匹配： 1）精确匹配：上下两个三角形单元能够相对应。 2）容错匹配：上下两个三角形单元大部份能够匹配，但有个别会错开。 3）忽略匹配：允许上下两个单元错开。 4）对于流动分析匹配率必须大于85%，对于翘曲分析必须大于90%。 5)NU RBS：非均匀有理 B 样条曲线。先进前言（波前法）是先创建边（曲线）上的点，再创建内部的...
